随着AI的兴起，AI算力集群功耗持续走高，液冷成为数据中心主流散热方案。整套液冷系统依靠各类仪表感知运行状态，监测温度、压力、流量、液位、介质品质与渗漏风险。下面精简梳理液冷项目核心仪表、应用场景及选型要点。

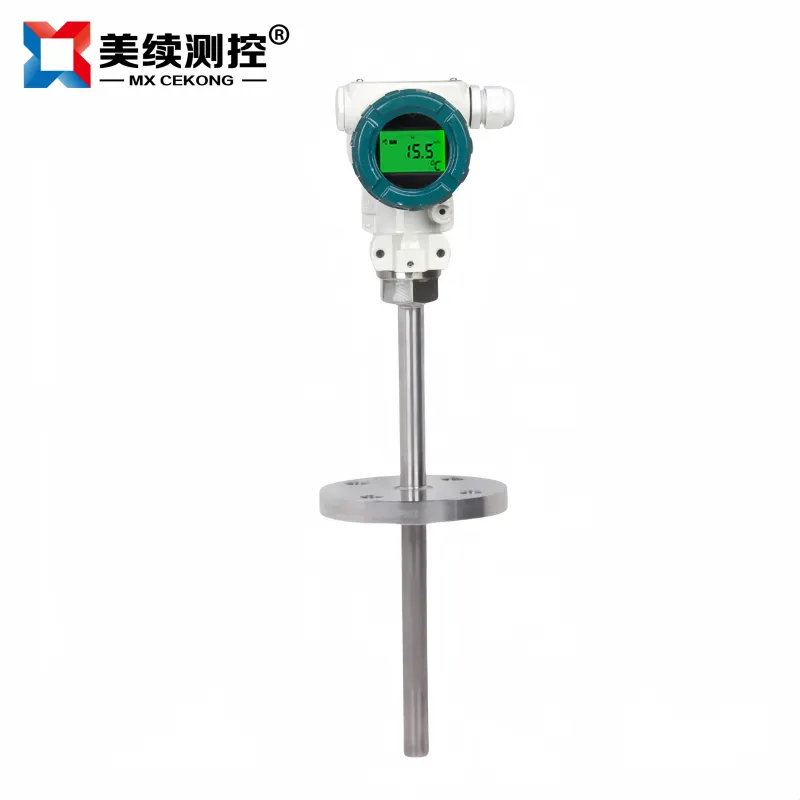

一、温度仪表 A级PT100铂电阻温度变送器：液冷标配测温元件，精度±0.1℃。插入式安装在CDU、管路进出口测冷却液温度；贴片式贴在冷板、GPU壳体测热源温度，输出4-20mA/RS485信号接入DCIM系统。

热电偶：多用于浸没式液冷槽内多点测温，快速捕捉槽内温度场分布，发现局部过热。 选型：接液护套选用316L不锈钢，狭小机柜选用小型短探头。

二、压力与差压仪表 压力变送器：安装在泵进出口、CDU主管、机柜集管，监测管路静压。低压预警泄漏，高压保护管路与冷板，抗水锤冲击。

差压变送器：监测过滤器、板式换热器两端压差，判断滤芯堵塞、板换结垢，达到阈值触发维护提醒。 选型：氟化液回路选用耐介质膜片，高密度项目优选单晶硅芯体。

三、流量仪表 电磁流量计：用于主管路乙二醇水溶液等导电冷却液，无压损、精度高；不能测氟化液。

外夹式超声波流量计：无需断管，夹持管壁安装，适合氟化液回路与机房改造项目。

微型涡轮流量计：机柜末端小支路、单冷板流量监测，用于水力平衡调试，介质需洁净。

四、液位仪表 磁致伸缩液位计：CDU膨胀罐、浸没储液罐连续液位监测，精度高，可联动自动补液。

浮球液位开关：高低液位报警，防止泵干转、介质溢出，成本低，用作报警点位。

五、介质水质分析仪表 电导率传感器：监测离子含量，判断介质腐蚀、氟化液绝缘性能衰减。

pH传感器：监控酸碱度，降低管路与冷板腐蚀风险。

浊度传感器：检测悬浮杂质，预判滤芯负荷与内部腐蚀碎屑。

六、漏液检测传感器 水溶液液冷采用导电型漏液绳；氟化液不导电，必须使用光学漏液传感器。布设于机柜底部、CDU底座，渗漏时秒级报警。

七、不同液冷架构仪表配置要点 1.冷板式液冷：CDU端配齐温、压、差压、流量、液位、水质；机柜支路配小型测温测流，全域铺设漏液绳，介质多为乙二醇水溶液。

2.单相浸没液冷：禁用电磁流量计、导电漏液传感器；重点监测槽体温度、液位、电导率，流量采用外夹超声，检漏用光学传感器。

3.喷淋式液冷：重点监测喷淋压力、支路流量、槽体液位与漏液。

八、选型核心原则 1.介质优先：区分乙二醇、去离子水、氟化液，匹配接液材质，防止腐蚀溶胀。

2.高可靠性：7×24小时不间断运行，低漂移，满足机房高停机损失场景。

3.空间适配：CDU、机柜内部选用小型仪表，降低直管段需求。

4.信号：常规4-20mA，智能机房可增加RS485/HART。
