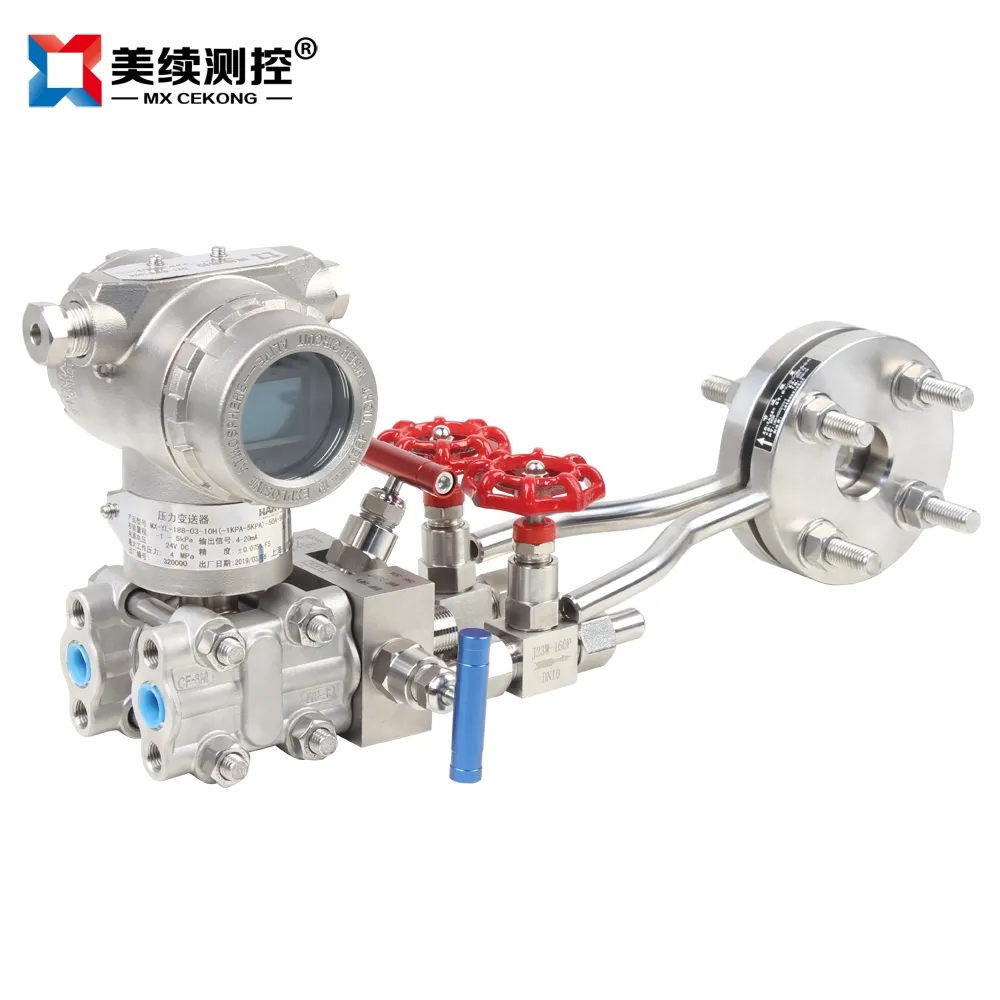

差压式流量计（孔板、喷嘴、文丘里等）依靠测量节流装置前后的压力差来换算流量，三阀组是差压变送器配套专用阀组，由高压阀（正压阀）、低压阀（负压阀）、平衡阀三个阀门集成一体，是差压测量回路不可或缺的部件，直接保护变送器，保障测量稳定。

一、三阀组各个阀门分工

1.高压阀（正压阀）：连通节流装置上游高压取压口和变送器正压腔。

2.低压阀（负压阀）：连通节流装置下游低压取压口和变送器负压腔。

3.平衡阀：连通变送器正、负压两个测量腔。

二、核心作用

1.保护差压变送器，防止单向静压损坏（最关键）

差压变送器的膜片只允许承受设计压差，不能长时间承受单侧高压。

开机投用前：先打开平衡阀，让变送器正负压腔压力相等，膜片不受单向推力；再依次打开高低压阀，最后关闭平衡阀，建立压差测量。

停机检修时：先开平衡阀，再关闭高低压阀，泄压，避免单侧高压冲击打坏变送器膜盒。

如果不使用平衡阀直接开关高低压阀，管道高压会只压在变送器单侧膜片，极易造成膜片永久变形、泄漏，仪表直接报废。

2.实现变送器在线校验、零点检查

不用拆卸管路、不用切断主管道介质。打开平衡阀，关闭高低压阀，变送器正负压腔压力一致，此时变送器显示应为零点，可现场核对零点，完成在线校准。

3.管路泄压、排污，方便维护

三阀组集成布局，可配合完成导压管泄压，排放导压管内积液、杂质，清理取压管路，减少拆装接头，降低泄漏风险。

三、标准操作顺序（严禁颠倒）

投运步骤

1.确认平衡阀处于打开状态

2.缓慢打开高压阀

3.缓慢打开低压阀

4.最后关闭平衡阀，仪表进入流量测量

停运步骤

1.先打开平衡阀

2.关闭高压阀

3.关闭低压阀

>口诀：投运“先开平衡，后关平衡”；停运“先开平衡，再关高低压”

四、常见故障风险点

1.平衡阀内漏：测量时平衡阀关不严，高低压腔互通，压差变小，流量测量值偏低。

2.阀门外漏：阀杆、密封面渗漏，介质泄漏，压力损失，测量不准。

3.操作顺序错误：未开平衡阀就关/开高低压阀，单向压力冲击损坏变送器膜盒，是现场最常见人为故障。

4.阀组堵塞：介质含杂质、结晶，阀腔卡涩，开关不到位，影响取压。

五、选型小提示

介质腐蚀性介质（酸碱）选不锈钢材质；高温工况选用耐高温垫片；含颗粒易堵介质，阀组前端可加装排污阀。
