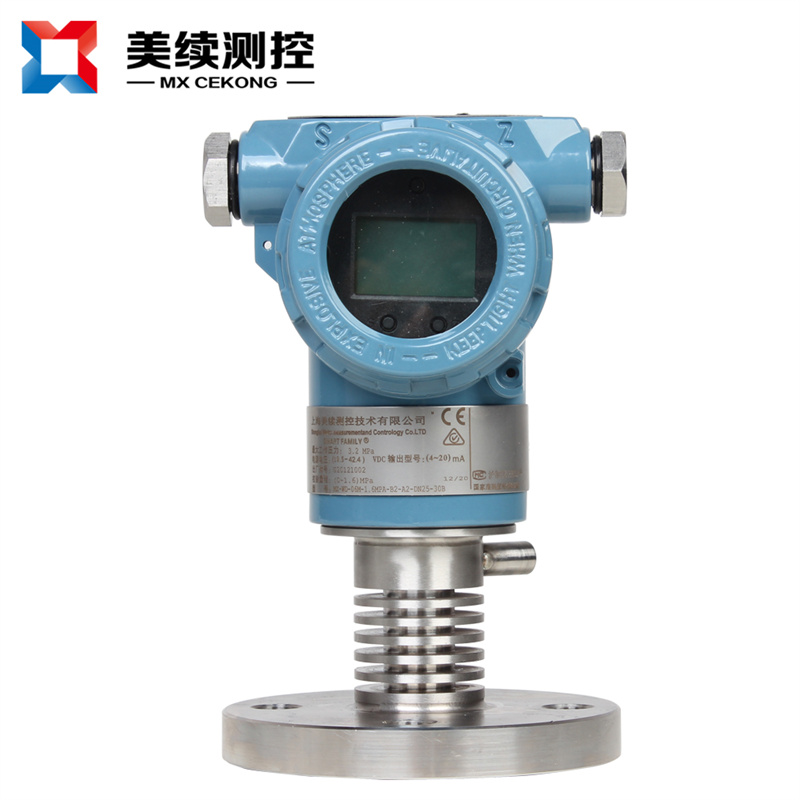

智能压力变送器由智能传感器和智能电子板两部分组成,智能传感器部分包括:电容式传感器、测量膜片检测电路、温度传感器和温度补偿电路等组成;智能电子板板部分包括:微电脑控制器及外围电路组成,完成压力信号到4~20mA dc 的转换。用于测量液体、气体或蒸汽的压力,然后将压力信号转变成4~20mA DC信号输出。智能压力变送器可与HART手操器相互通讯,通过它进行设定,调整压力范围,监控或与上位机组成现场监控系统,它广泛应用于工业管道中弱腐蚀性液体、气体、蒸汽的测量和控制系统。
智能压力变送器在丈量进程中会出现一些故障影响生产的正常进行,现总结一些常见问题及解决办法。
1.输出指示表指数为零
查看电源电极是否接反,电源供电电压是否为24VDC,电子线路板或者接线座中的已损坏二极管要及时更换
2.变送器不能通讯
要确保压力变送器的供电电压在24VDC,负载电阻的最小值是250Ω,查看单元寻址是否正确
3.有压力变化,输出无反响
检测变送器的设置是否正确,查看偏重新设置,假如传感器模块有损坏要及时更换。
