产品描述
压力传感器：就是把物理能转换为可视形式的一种元器件，是现在自动化，自控行业必不可缺少的，核心部位。其作用就是把压力信号变成电信号输出到控制、分析、显示终端，变送器是在传感器的基础上添加了放大电路，把电信号变为稳定的放大信号传输出去，在工业自动化、航空、航天、军事领域均有广泛的应用。
MX-YL-120-01系列卡箍式卫生压力变送器是采用精密补偿技术设计生产的高精度、稳定性的压力传感器，该产品采用多项新技术，结合先进的压阻式压力变送器设计制造技术，具有全不锈钢结构和标准化的信号输出、大量程测量范围的特点，精度高、免调校、量程覆盖范围宽，适用于食品、制药领域对流体压力进行精密测量的情况。
应用领域
?洗瓶机-洗烘灌封联动线、自动进出料系统
?CIP/SIP清洗灭菌设备、自动配液系统
?生物制品、化工 、环境能源、实验装置
?真空灭菌系统、过滤、发酵、提取系统
?制药、食品、乳品、果汁饮料、啤酒、环保
?纯化水制备、注射用水、纯蒸汽制备系统
产品特点
?输出形式多样化，装配简单、更换方便
?精度高、稳定性高、极性保护、抗电磁能力强
?符合卫生要求工况场合及AAA卫生标准要求
?适用于粘稠易堵介质、固液混合的流体压力测量
?多种量程参数可以选择，不同于以往进口产品的固定量程
?在加上特殊散热装置的时候可以高耐温到180°
?也可以在传感器上加上LED显示表头，实现就地显示功能
外形尺寸
技术规格
| 型号选择： | 常规型号MX-YL-120-01；中高温（代号01G）；带LED就地显示（代号01L） |
| 量程范围： | 0-100KPA，0-0.6MPA ，0-10MPA ，0-100MPA （量程可以约定） |
| 综合精度： | 0.1%FS(代号S)；0.25%FS(代号A)；0.5%FS （代号B）； |
| 非线性值： | 满量程的0.2% |
| 可靠性值： | 满量程的0.05% |
| 输出信号： | 4-20mA（两线制代码2）； 0-10V（代码3）；0-5V（三线制代码4） 4-20mA+HART（代码5） |
| 供电电压： | 24(12~36)VDC (放大信号) |
| 工作温度： | -20~180℃（高温型）；常规型-20~80℃ |
| 补偿温度： | -10~70℃ |
| 过载压力： | 1.5倍额定压力 |
| 响应时间： | ≤1ms（上升到90%FS） |
| 本体材质： | 接液材质316L，外壳材质为不锈钢或硬制铝 |
| 电气连接： | (代号D1)赫斯曼（DIN43650）/外壳防护IP65；防水格兰/外壳防护IP68(代号D2)；航空插件/外壳防护IP45(代号D3)； |
| 压力连接： | 快装K25/K38（密封面50.5）；快装K51（密封面63.5）。（可要求定制） |
接线方式
| 电气接头 | 2线 (4-20mA) | 3线 (0-10V, 0-5V, 0.5-4.5V) | ||||||

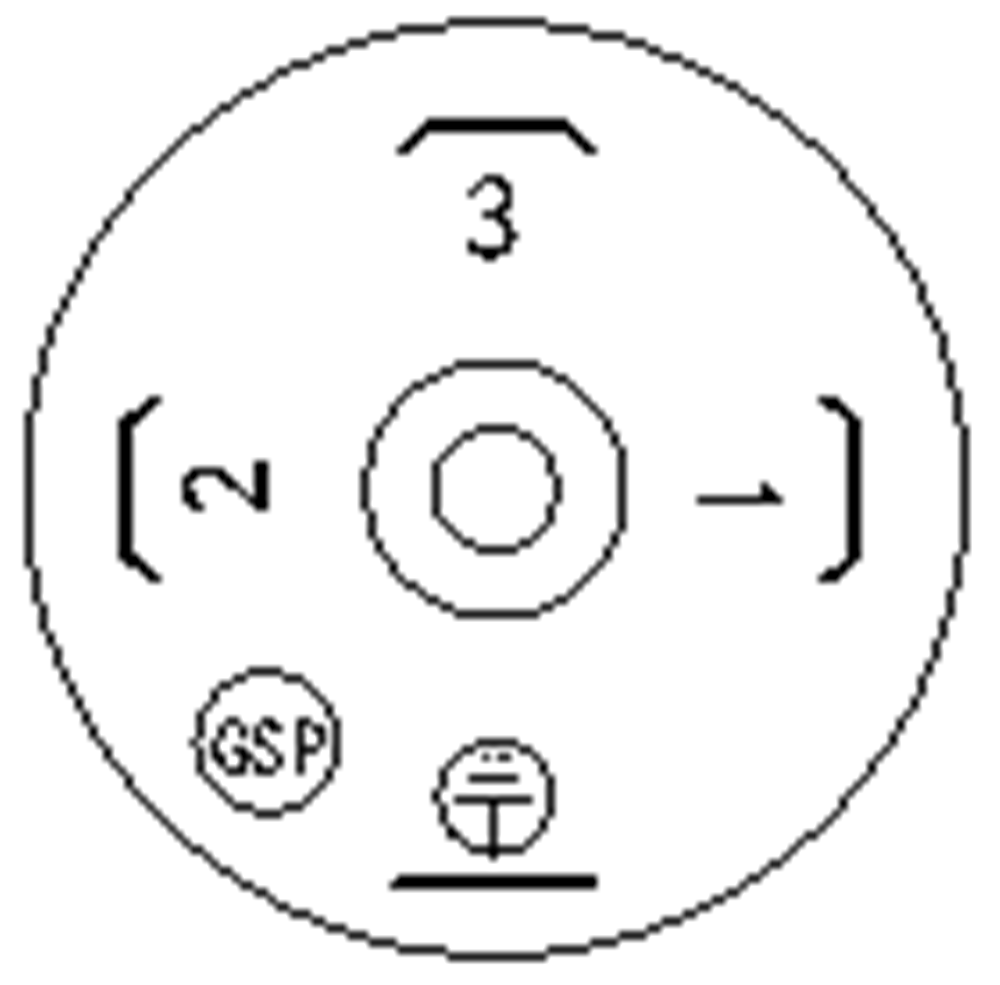

 赫斯曼插头 | 引 脚 | 功 能 | 颜 色 | 引 脚 | 功 能 | 颜 色 | ||
| 1 | 电源+/信号+ | 红色 | 1 | 电源+ | 红色 | |||
| 2 | 电源-/信号- | 黑色 | 2 | 信号+ | 黄色 | |||
| 3 | --- | --- | 3 | 电源-/信号- | 黑色 | |||
直接引线 | 功 能 | 颜 色 | 功 能 | 颜 色 | ||||
| 电源+ | 红色 | 电源+ | 红色 | |||||
| 信号+ | 黑色 | 信号+ | 黄色 | |||||
| --- | --- | 电源-/信号- | 黑色 | |||||
备注：
选择不同的电气连接，接线时请参考我们上面提供的对应的接线方法，如果带电缆线，参考各线的颜色来接线即可，如不带电缆线，须按引脚的功能来接线。
订购指南
| 型号 | 量程 | 精度 | 输出信号 | 螺纹接口 | 电气连接 | 其它要求 |
| MX-YL-120-01 | 50BAR | 0.25 | 4-20MA | M20*1.5 | 赫斯曼 | --- |
| 订货举例： MX-YL-120-01-50Bar-A2-K38-D1 | ||||||
特别提醒
如有不懂选型请咨询销售工程师，或者当地经销商。
