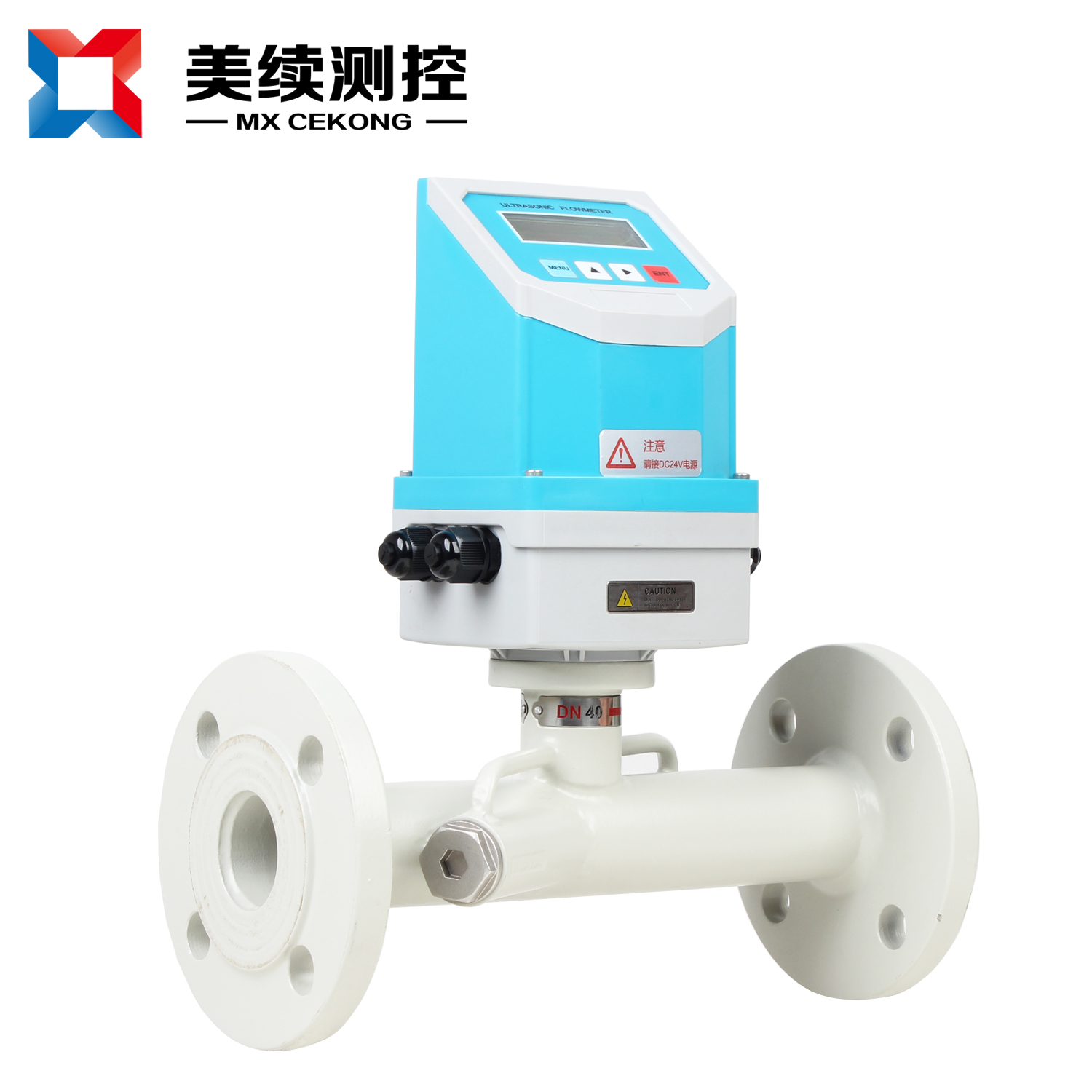

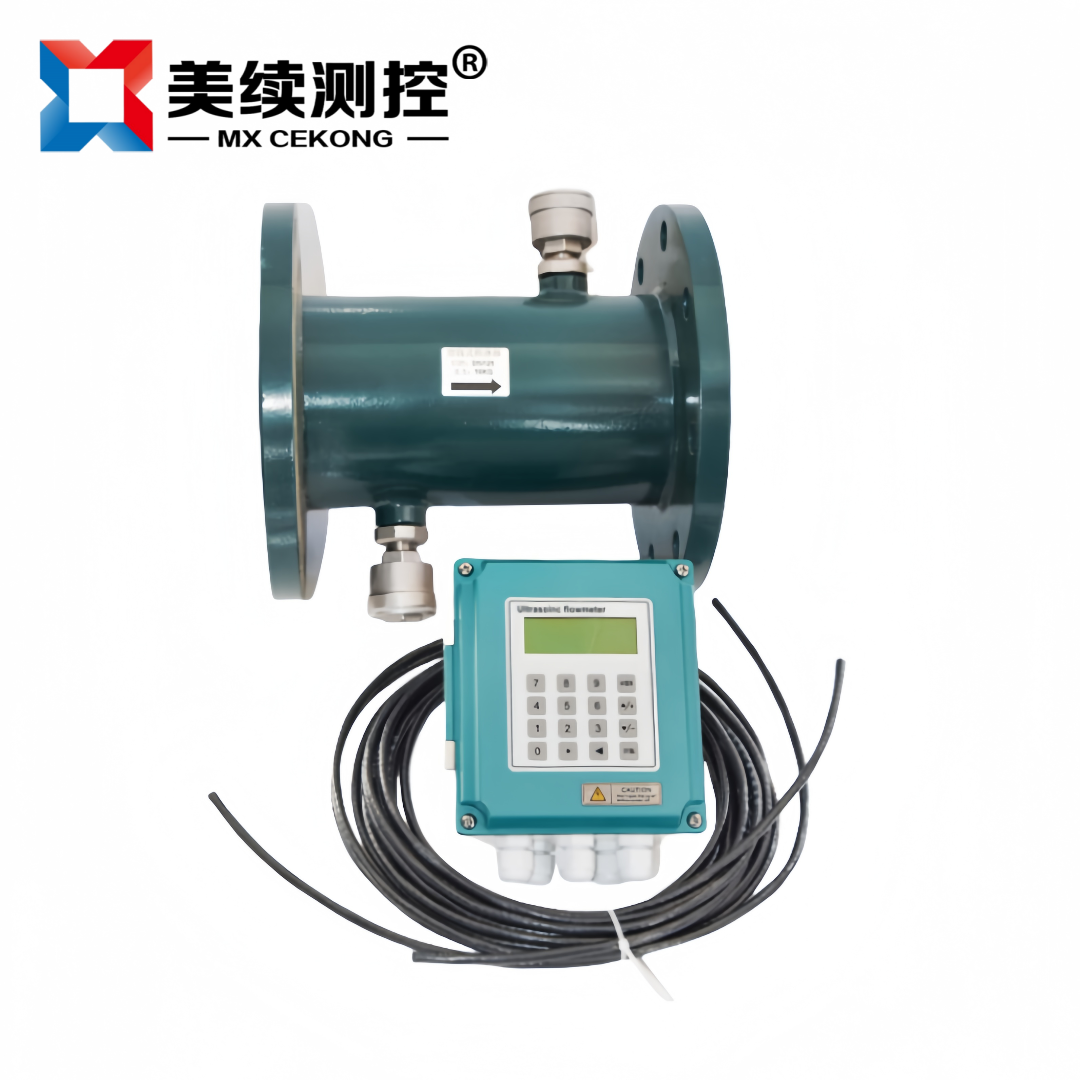

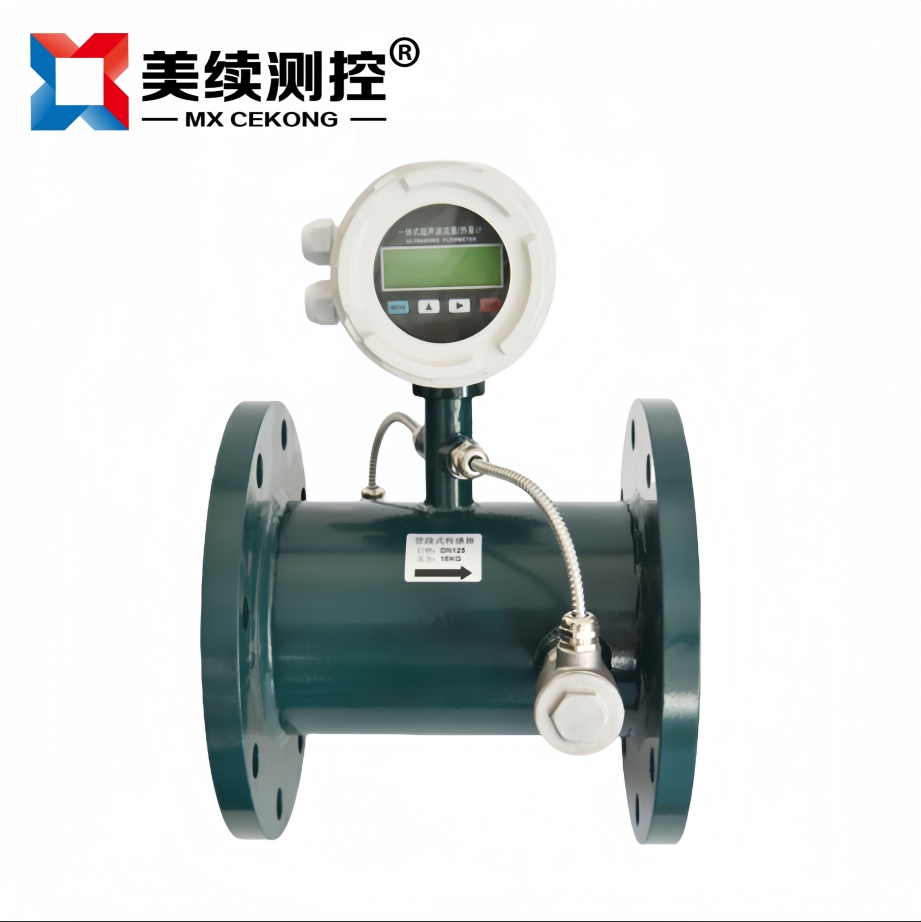

上海美续MX-LL-116-09GD管道式超声波流量计根据对信号检测的原理超声流量计可分为传播速度差法(直接时差法、时差法、相位差法和频差法)、波束偏移法、多普勒法、互相关法、空间滤法及噪声法等，超声波流量计常用压电换能器。它利用压电材料的压电效应，采用适出的发射电路把电能加到发射换能器的压电元件上，使其产生超声波振动。超声波以某一角度射入流体中传播，然后由接收换能器接收，并经压电元件变为电能，以便检测。

在线咨询

全国热线

400 6626 286

1.产品描述：


2.应用领域：

☛树脂、胶水测量

☛液压油、润滑油、油脂测量

☛水处理、污水处理站(环保污水控制)

☛泥浆、矿浆、纸浆等流体

☛燃料油测量、油墨、沥青测量

☛冷冻液、溶剂测量

☛制药浓缩设备、植物提取设备

3.产品特点：

☛典型量程比 100:1，覆盖从 0.01m/s 超低流速到 30m/s 高流速范围，例如 DN500 管道流量可从 350m³/h 至 7000m³/h。

☛-200℃（LNG 输送）至 630℃（高温熔盐）

☛精度可达 0.2 级，重复性好，误差小

☛最高耐受 200Bar，适用于高压天然气贸易结算

5流量对照：

公称通径（mm）	流量范围（m³/h）（精度 0.5 级）	流量范围（m³/h）（精度 0.2 级）
8	0.05-0.5	0.1-0.3
10	0.1-0.6	0.2-0.6
15	0.16-1.6	0.5-1.5
20	0.25-2.5	0.8-2.4
25	0.6-6	2-6
40	1.6-16	5-15
50	2.5-20	6-18
80	6-48	12-48
100	8-80	20-60
150	25-200	60-180
200	45-360	100-300
250	80-500	150-450

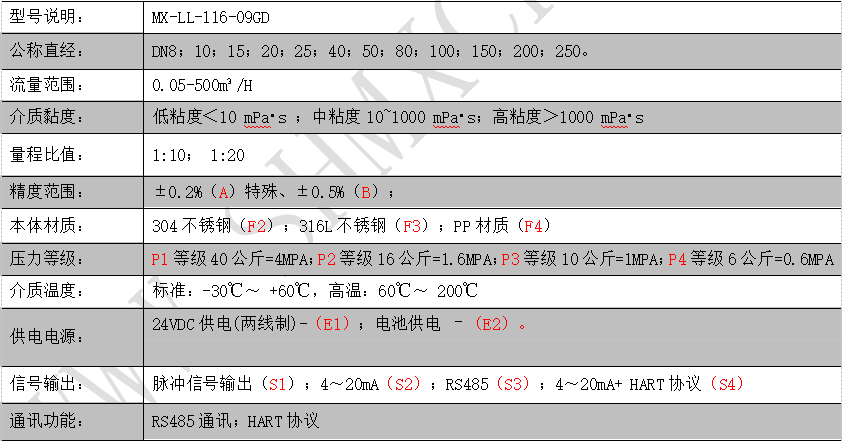

6.参数规格：

7.选型指南：

型号	通径	连接方式	精度	本体材质	压力	供电	信号	温度	其他
MX-LL-116-09GD	DN6	法兰连接	0.5%	304	16公斤	24VDC	4-20MA	常温	无
订货举例：	MX-LL-116-09GD-DN6-B1-B-F2-P2-E1-S2
