1.产品概述：

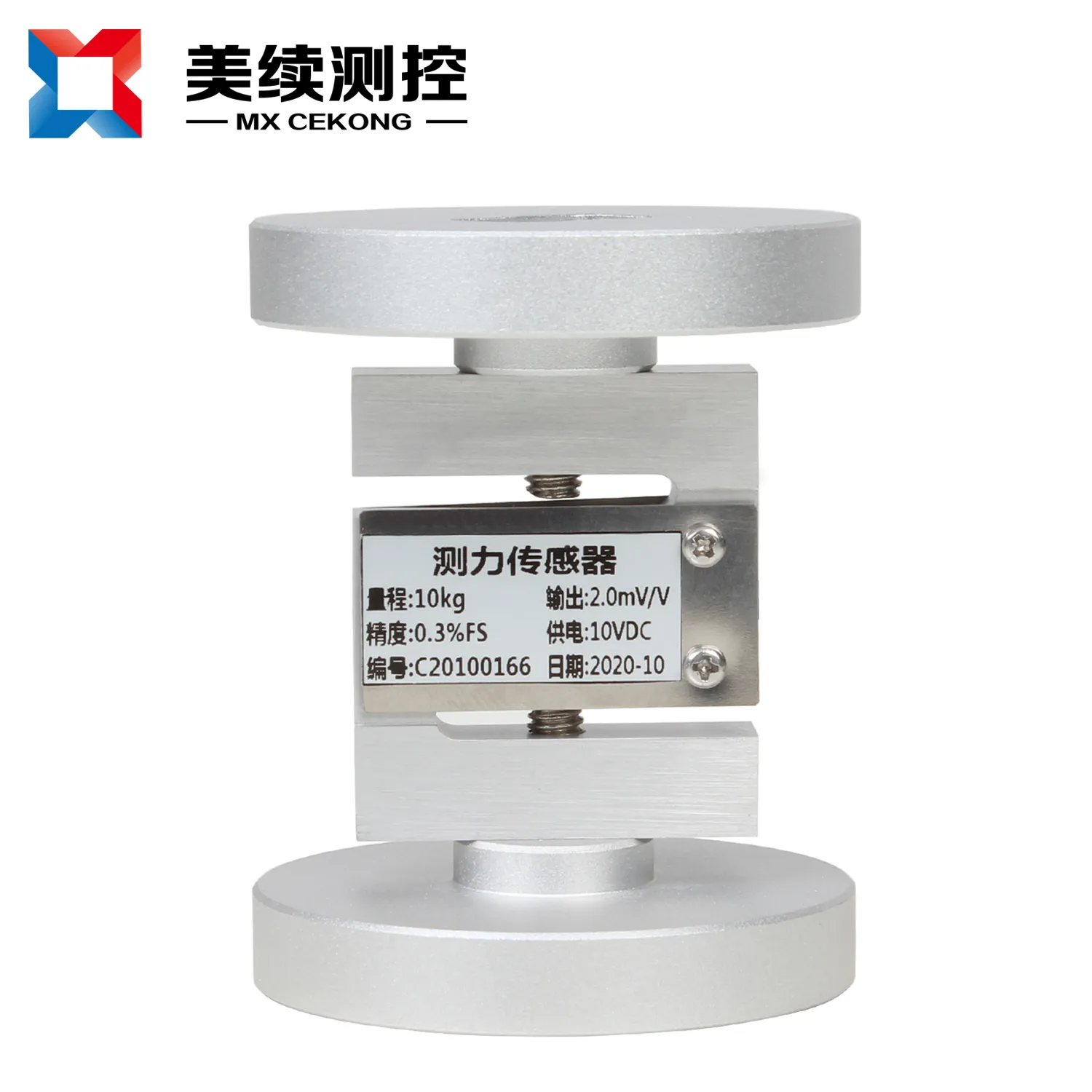

MX-CZ-03S型拉力传感器（又称 S 型称重 / 测力传感器）是一种以 “S” 形弹性体为核心结构，专门用于测量拉力、压力及复合力的高精度力值检测设备，因外形呈字母 “S” 状而得名，广泛应用于各类需要精准力值监控的场景，是工业自动化、计量检测等领域的核心传感部件。S 型拉力传感器基于电阻应变片原理实现力值 - 电信号的转换，核心过程分为三步：力的传递与应变产生：当外力（拉力或压力）作用于 “S” 形弹性体时，弹性体因受力发生微小形变（拉伸或压缩），这种形变会均匀分布在弹性体的应力敏感区域；阻值变化：在弹性体应力敏感区粘贴高精度电阻应变片（通常组成 Wheatstone 电桥），弹性体的形变会带动应变片同步伸缩，导致应变片的电阻值随形变量成比例变化；电信号输出：向 Wheatstone 电桥输入稳定的激励电压（通常为 5V/10V 直流电压），电阻值的变化会使电桥输出与外力大小成正比的微弱电压信号（一般为 mV 级），该信号经放大、滤波后，可被数据采集设备读取并转换为具体力值。

2.产品特点：

☛双向测力能力

☛一体化密封，全不锈钢结构

☛低外形结构，结构紧凑

☛精度高、抗干扰能力强、长期稳定性好

☛安装方便、适配多种载荷类型、信号兼容性好

☛可集成化、智能化升级

☛耐腐蚀、宽温度适应范围、抗震动冲击

3.应用领域：

☛在工业称重系统中，广泛应用于料斗秤、汽车衡、轨道衡等

☛用于智能装配与夹具控制系统

☛工业机器人关节力控反馈

☛设备在线状态监测、智能称重与物流自动化等环节

☛机动车辆安全、物流及道路监管等领域

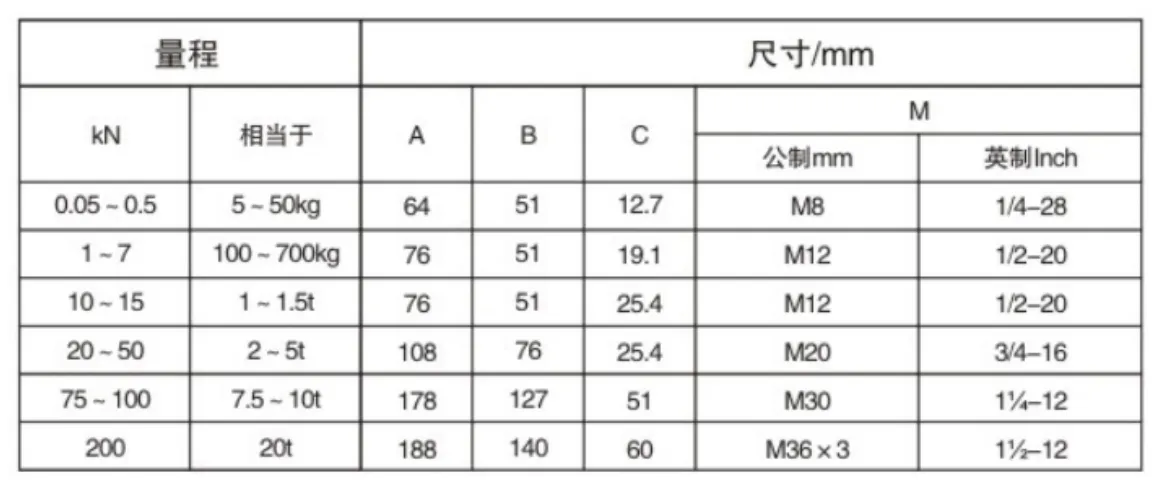

4.外观尺寸：

5.技术规格：

6.选型指南：

7.特别提醒：

如有不懂选型请咨询销售工程师，或者当地经销商。
