1.产品描述

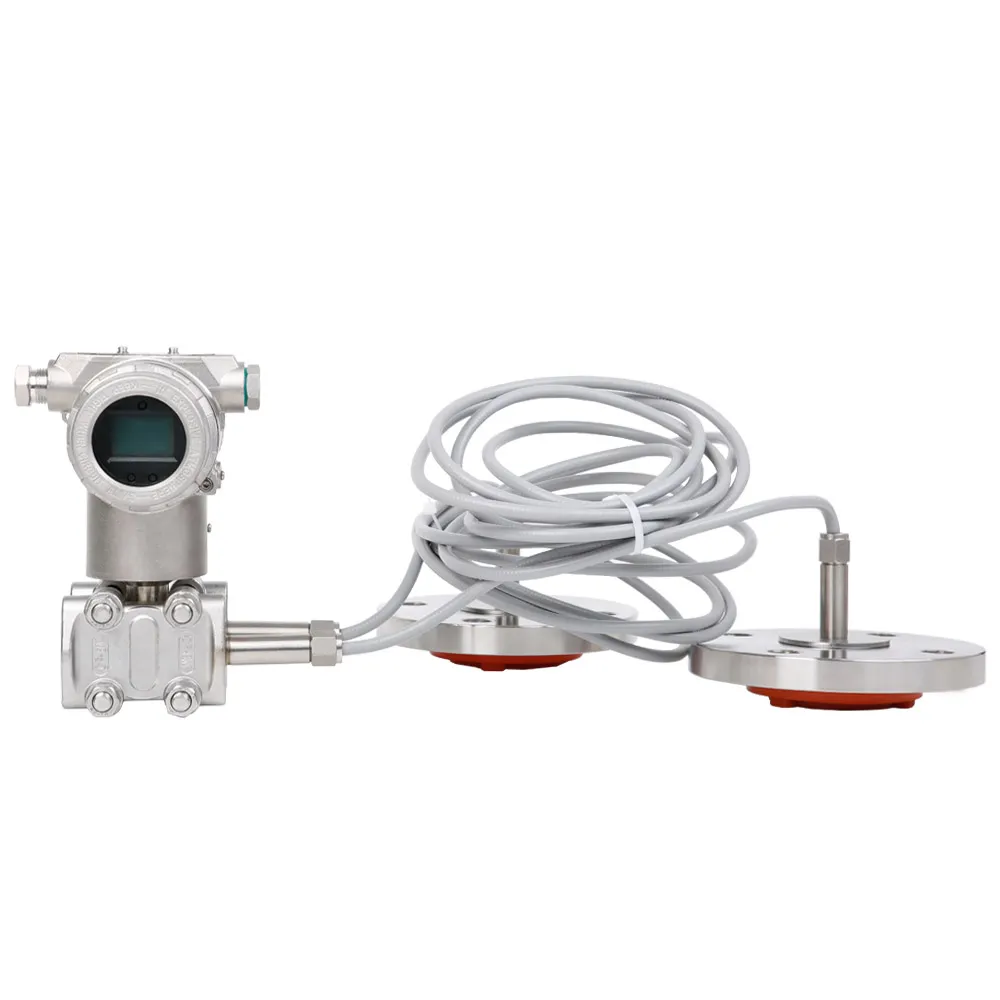

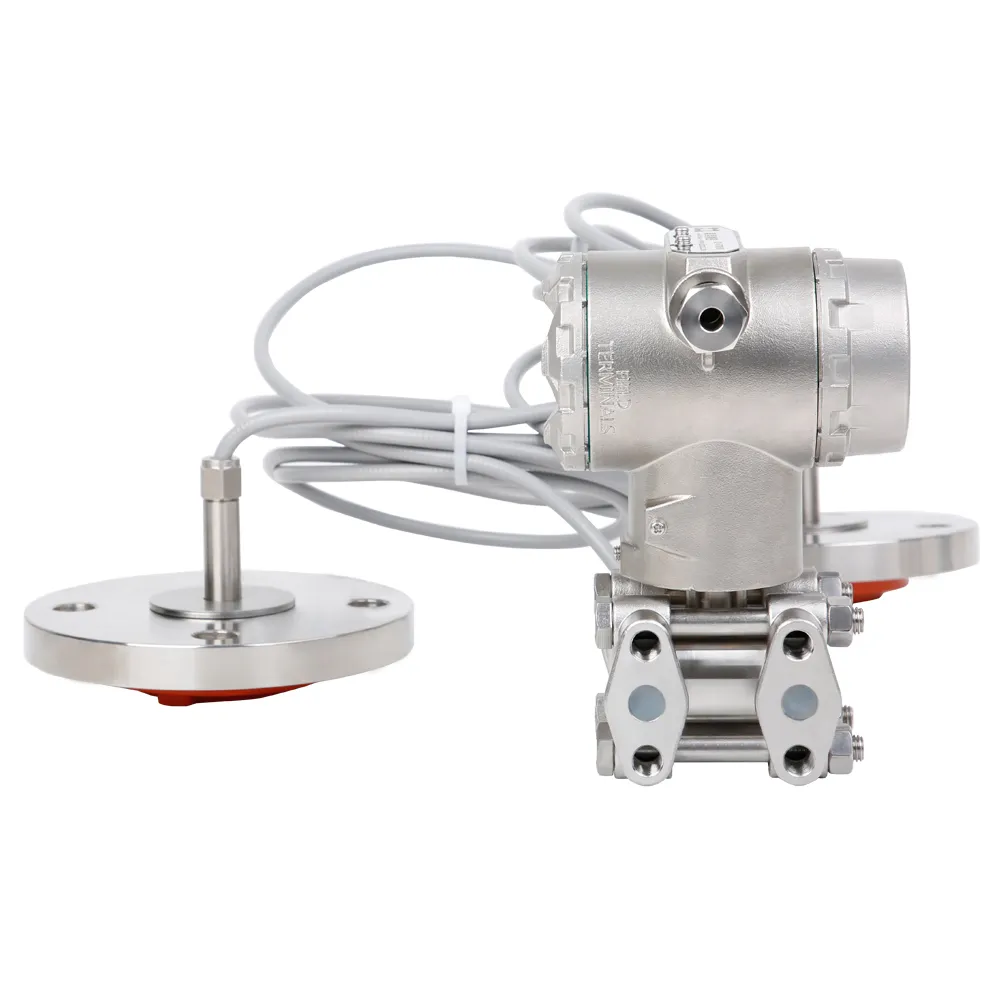

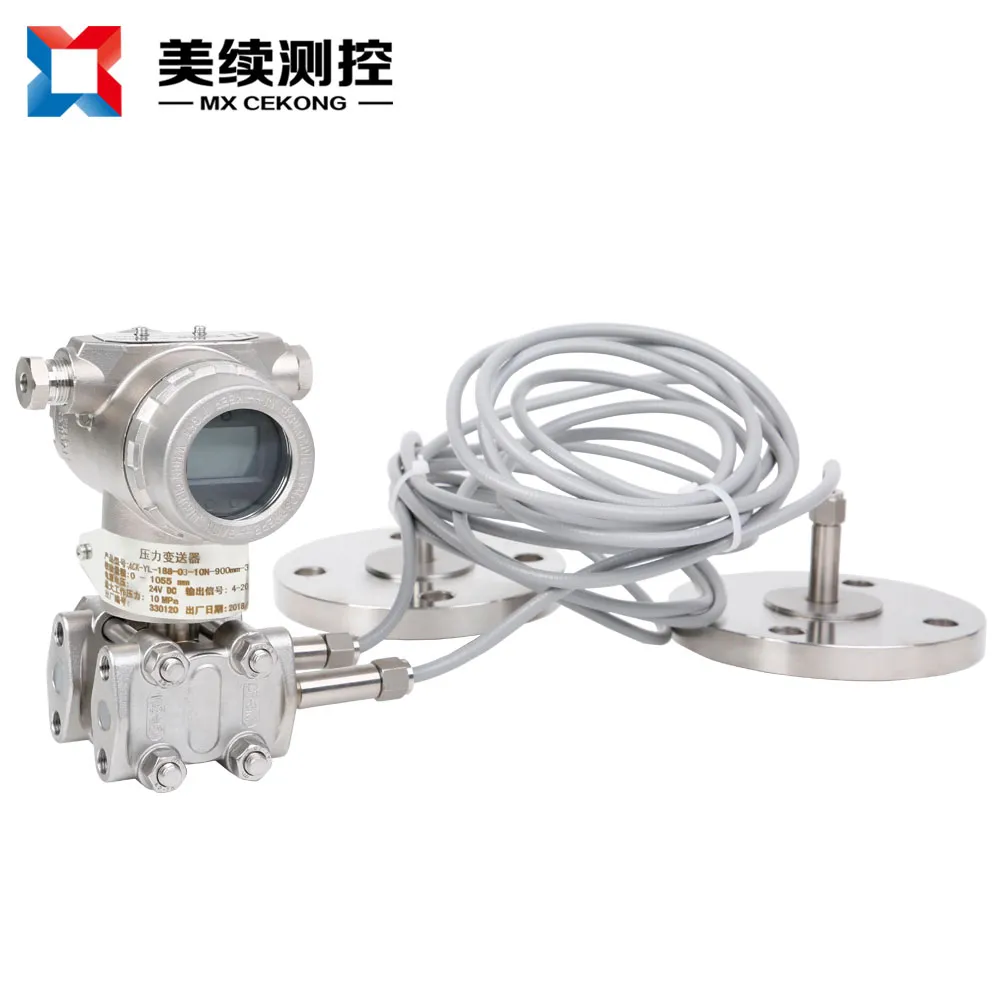

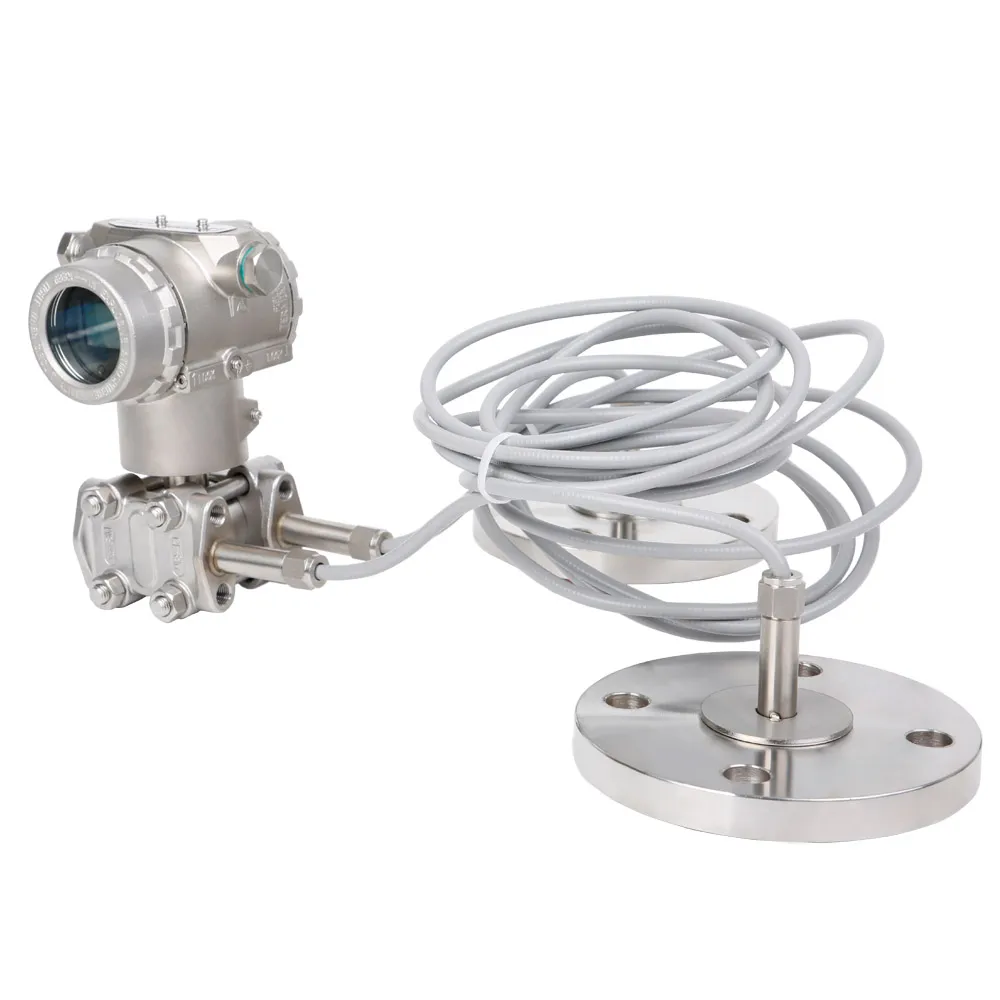

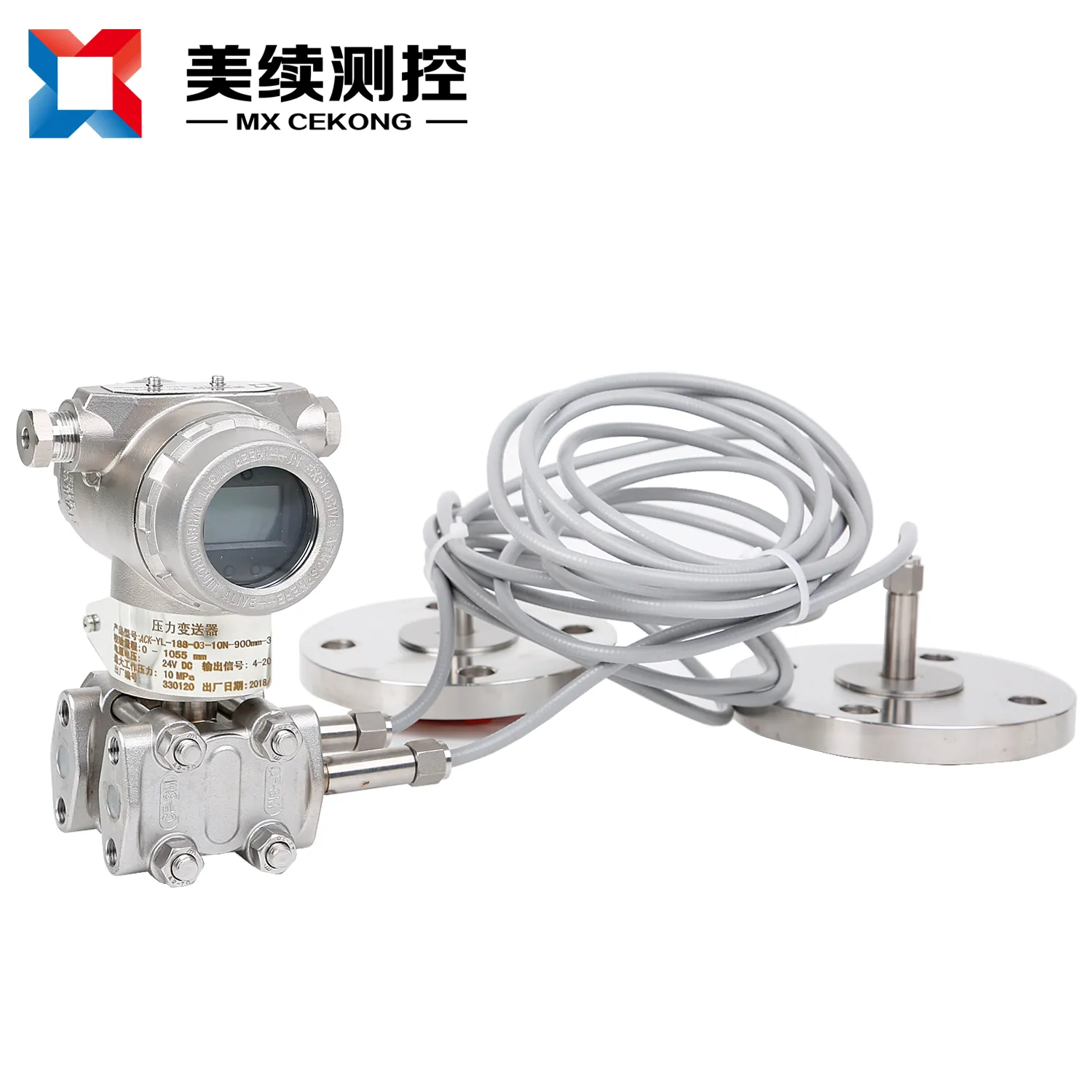

MXY-YW-188-04远传压力/差压/液位变送器用于测量液体、气体或蒸汽的压力、液位或密度。采用进口单晶硅差压敏感元件，使压力测量有很高测量精度的同时保证了优良的稳定性和可靠性，该压力经毛细管内的灌充硅油(或其它的液体)传递至变送器的主体，然后由变送器主体内的δ室和放大线路板，将压力或差压转换4～20mA.DC信号输出。该产品可配置HART通讯协议，可与控制系统或手操器相互通讯，通过它们进行设定、监控、测试和组态。HART协议使用工业标准的BELL202频率相移键控（FSK）技术，以数字信号叠加在4-20mA的信号上实现通讯，通讯时频率信号对4-20mA不产生任何干扰。
用途特点
1、用途
MX-Yl-188-03压力/差压/液位变送器，广泛用于石油、化工、冶金、电力、轻工、食品、制药、建材、科研等企事业单位，实现对各种流体压力的测量，配用节流装置可检测液体、汽体和蒸汽，以及粘性、沉淀性或易产生结晶颗粒的流体的流量，也可以检测差压，表压和分界面，还可以检测开口容器或受压容器内液体的液位。
?MVR蒸发器，多效蒸发器设备(多用于母液罐，多效罐体/分离器，冷凝罐)
2、主要特点
① 体积小、重量轻。因为它零部件少，结构简单，而且差压、位移信号的变换连接在一起，大大压缩了体积，减小了重量。
② 响应速度快、精度高。由于无机械传动和磨擦，而且信号值相对变化量较大，所以精度容易做得高。
③可靠性好。由于可动件少，测量部件为全封闭焊接的固体结构，电子元器件经过严格的老化筛选，并采用特珠的接插体，从而大大提高了变送器的可靠性。
④ 可就地清零，方便就地零点，满点调校功能。量程可调范围大，而且带有正、负迁移结构。量程可调范围大于10：1。
⑤ 过载性能好，单向过载可达10MPa,传感器内部采用了结构简单、性能可靠的凹弧面过载保护结构。
⑥ 具有可调阻尼装置，可以用于脉动流体的测量。
⑦变送器针对隔爆型和本质安全型采用于专用电路，该电路最大输出小于30mA。
⑧变送器可以附加100%指针、LCD液晶、LED数码管显示，可360°旋转就地显示 ，现场读数十分方便。
⑨采用全熔焊和刚性密封结构的灌充系统，根除了漏油现象的发生。
安装位置
与膜片平行方向的安装位置变化不会造成零漂影响，若安装位置与膜片面超过90°的变化，在0.5KPa范围内的零漂可通过调零校正，不影响量程。
负载特性
供电电源：供电电源为12～45VDC或14.5～45VDC（增加无源隔离器，增强抗干扰）,一般工作电源为24VDC。
二线制(4～20)mA直流信号上叠加HART数字信号，由用户选择线性输出或开方输出。
在罐体安装位置实例
法兰尺寸
| 法兰尺寸 | 螺孔 | ||||||
| 尺寸 | 外径D | 厚度A | B | C | 孔数n | 孔径d | 分布直径D1 |
| DN25 | φ115 | 16 | 49.5 | 62 | 4 | φ14 | φ85 |
| DN50 | φ165 | 20 | 65 | 95 | 8 | φ18 | φ125 |
| DN80 | φ200 | 20 | 89 | 127 | 8 | φ18 | φ160 |
选型表格
| 双法兰液位变送器MX-YL-188-03（带液晶显示） | ||||||||||||||||||||||
| 10 | 输出 | |||||||||||||||||||||
| H | 4-20mA带HART通讯 | |||||||||||||||||||||
| N | 4-20mA输出 | |||||||||||||||||||||
| 20 | 量程 | |||||||||||||||||||||
| A | 0-100Pa～1kPa（0-10～100 mmH2O）/(0-1～10mbar) | |||||||||||||||||||||
| B | 0-200Pa～6kPa（0-20～600 mmH2O）/(0-2～60mbar) | |||||||||||||||||||||
| C | 0-400Pa～40kPa（0-40～4000 mmH2O | |||||||||||||||||||||
| D | 量程可以直接表达到选型上面 | |||||||||||||||||||||
| 30 | 膜片材质 填充液 | |||||||||||||||||||||
| A | 不锈钢316L | 硅油 | ||||||||||||||||||||
| B | 钛膜片 | 硅油 | ||||||||||||||||||||
| C | 哈氏合金C | 硅油 | ||||||||||||||||||||
| D | 钽膜片 | 硅油 | ||||||||||||||||||||
| 40 | 工作压力 | |||||||||||||||||||||
| A | 1MPA | |||||||||||||||||||||
| B | 1.6MPa | |||||||||||||||||||||
| C | 25MPa | |||||||||||||||||||||
| D | 40MPa | |||||||||||||||||||||
| 50 | 过程连接 | |||||||||||||||||||||
| A | DN25 | |||||||||||||||||||||
| B | DN32 | |||||||||||||||||||||
| C | DN50 | |||||||||||||||||||||
| D | DN80 | |||||||||||||||||||||
| 60 | 密封材质 | |||||||||||||||||||||
| N | 丁腈橡胶（NBR） | |||||||||||||||||||||
| F | 氟橡胶(FKM) | |||||||||||||||||||||
| P | 聚四氟乙烯(PTFE) | |||||||||||||||||||||
| 70 | 其他 | |||||||||||||||||||||
| N | 无 | |||||||||||||||||||||
| 80 | 安装 支架 | |||||||||||||||||||||
| N | 无 | |||||||||||||||||||||
| 1 | 不锈钢 | |||||||||||||||||||||
| 2 | 镀锌碳钢 | |||||||||||||||||||||
| 90 | 电气连接附件 | |||||||||||||||||||||
| N | G/2 | 外 | 螺 | 纹 | ||||||||||||||||||
| A | 1/2 英寸NPT内螺纹不锈钢椭圆形法兰 | |||||||||||||||||||||
| B | M20x1.5 外螺纹不锈钢 | |||||||||||||||||||||
订购指南
| 型号 | 输出 | 量程 | 膜片材质 | 过程连接 | 电气连接 | 其它要求 |
| MX-YL-188-04 | 4-20MA+HART | 5M | 316L | DN50 | 1/2NPT | |
| 订货举例： | MX-YL-188-04-10H-5M-30A-50C-90A | |||||
特别提醒
本产品采用进口的单晶硅芯体，清零功能方面。在无压力的情况下，按M键5秒钟，显示屏左下面出现ZIRM字母时松手，然后连续按Z键三次，出现PV=0时，再连续按M键3次，显示屏左下方没有字母时候已经清零完毕。
