产品描述

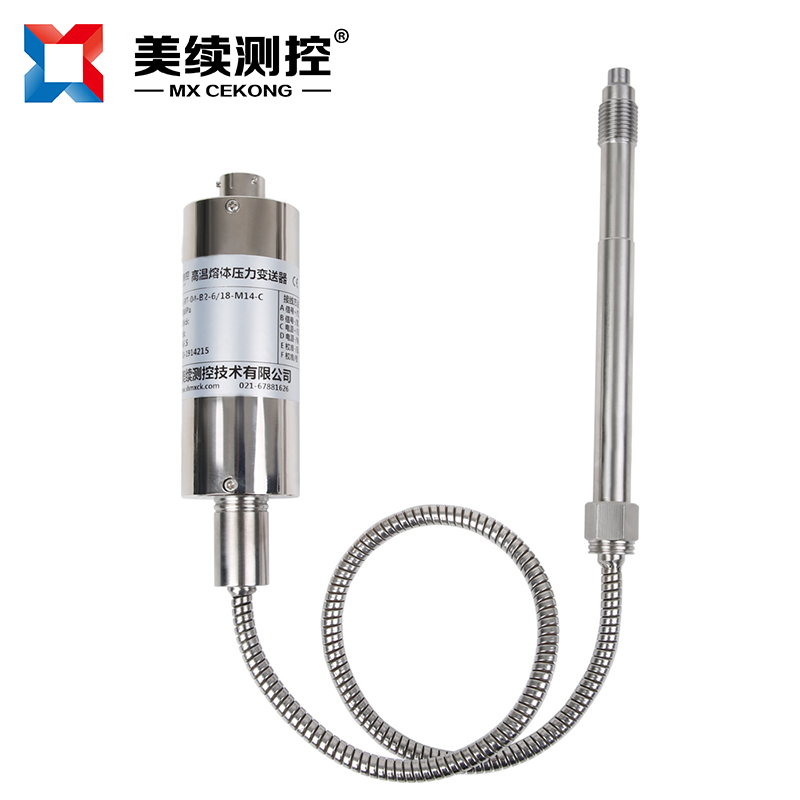

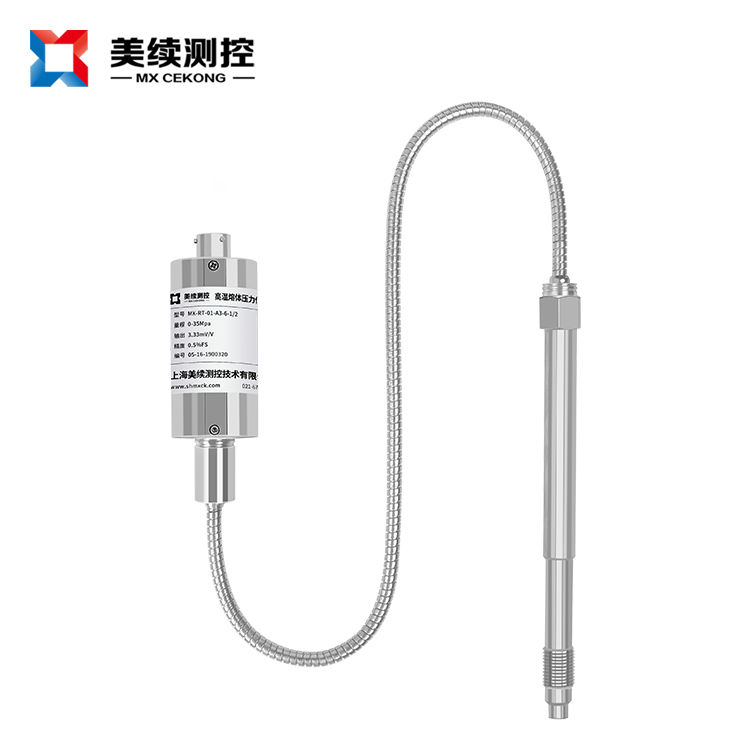

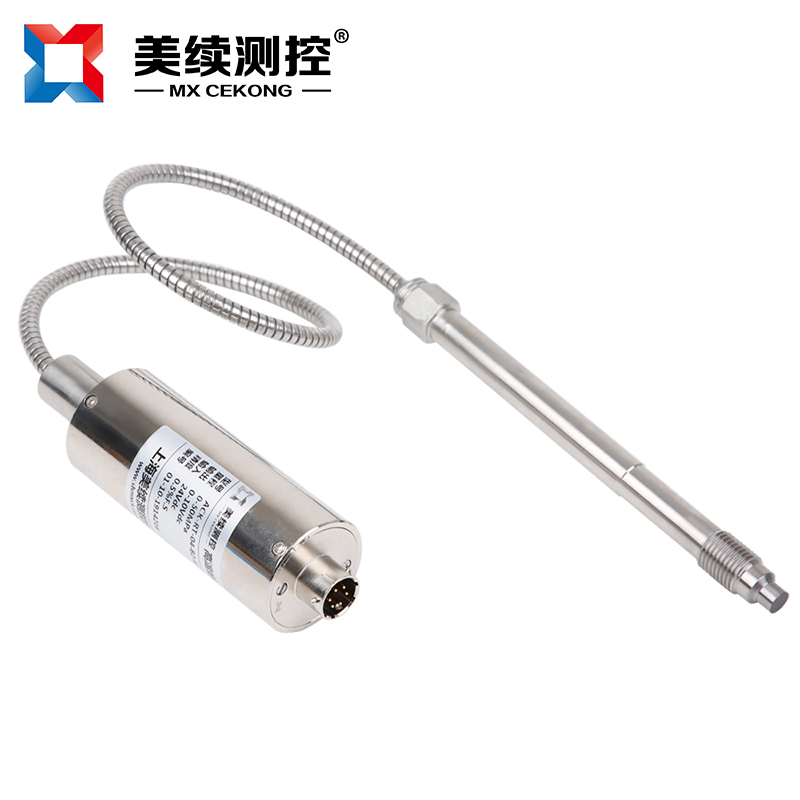

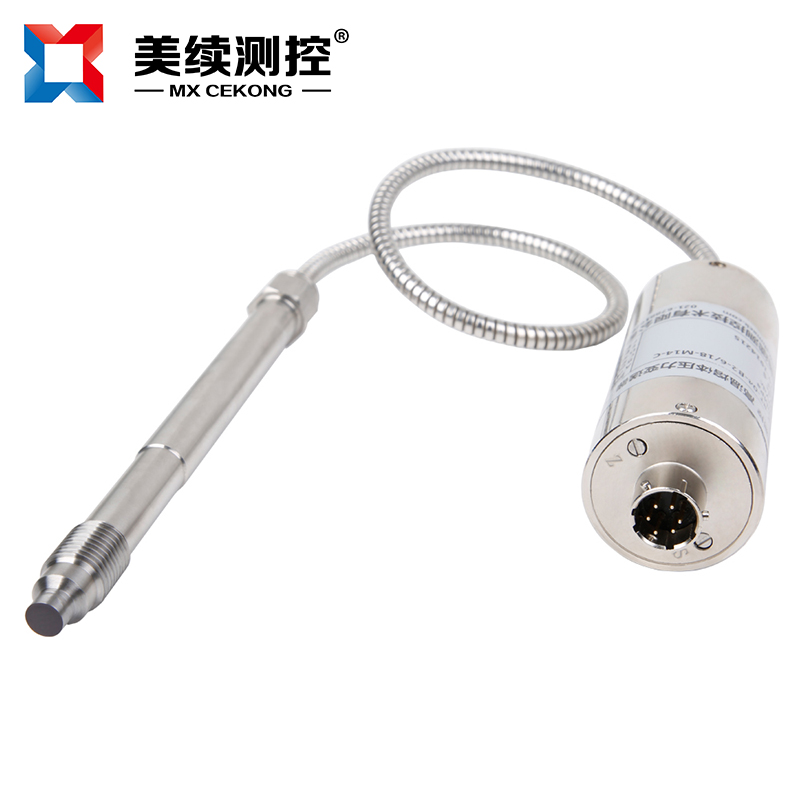

ACK-RT-04系列高精度高温熔体压力传感器/变送器，是我公司针对目前高端塑料，化纤行业一直用美国和意大利产品的窘态，研发的一款完全可以替代同类进口的美国产品和意大利产品。纯不锈钢的外壳加上抗干扰能力强的电路，又在钢性杆的基础上加装了柔性杆远传功能，使其在高温领域恶劣的环境下更具有良好的安装环境，目前已经在市场上占有了很大的占有率，并且一直是塑料，化纤行业高端熔体压力传感器的代表。其中加装了测温热电偶，可实现压力温度同点测量。不但可以实现放大信号直接进PLC控制系统，同时又可MV信号进入我司二次仪表，实现简单的自动化控制。内部80%校准信号，安装简单，性价比高。广泛应用于化纤，塑料挤出行业高温压力的监测。
应用领域
?化纤拉丝设备
?医药、食品加工、包装设备
?板材挤出机、型材挤出机
?造粒回收机等
?其它高温流体的压力测量和控制
?塑料橡胶制造设备
产品特点
?内部80%校准信号
?良好的稳定性和重复性
?15-5PH膜片材质
?最高耐温350℃
?可以替代同等美国进口产品
?高精度、高稳定性
?同时在进口型的基础上我们还有经济型的产品
外形尺寸

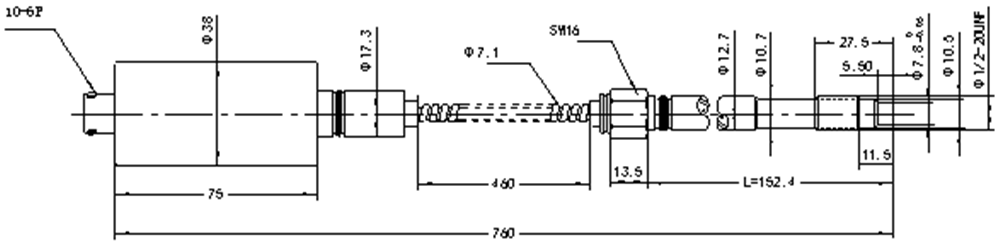

图1单功能常规外形图纸

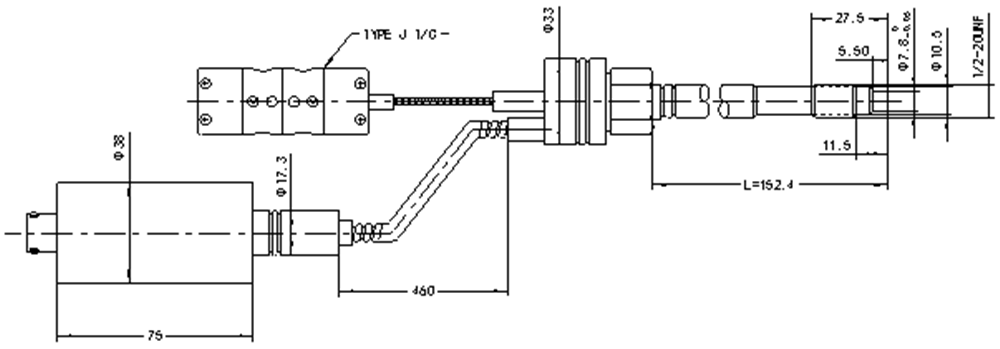

图2温压双功能常规外形图纸
技术规格
| 型号选择： | ACK-RT-04（单功能）；ACK-RT-04（温压双测型） |
| 压力量程： | 0-2MPA（此量程请选择大螺纹）；0-20MPA 0-50MPA 0-100MPA 0-150MPA （量程可约定） |
| 综合精度： | 0.25%FS(代号A)；0.5%FS（代号B） |
| 过载压力： | 1.5倍额定压力 |
| 输出信号： | 传感器信号：3.33MV/V （代码1）；变送器输出信号4-20mA（两线制代码2）； 0-10V（代码3）；0-5V（三线制代码4）； 4-20mA+HART（代码5）；RS485（代码6）. |
| 爆破压力： | 3倍额定压力 |
| 供电电压： | 变送器24VDC（12-36V）；传感器10VDC（9~12V） |
| 工作温度： | -20℃~400度 |
| 补偿温度： | 0℃~300° |
| 非线性值： | 满量程的0.2% |
| 膜片材料： | 15-5PH 带涂层的不锈钢 ；特殊膜片材质（请和选型工程师沟通） |
| 内部校准 | 80%FS±1% |
| 硬杆长度： | 硬杆长度：S：6″（英寸）（152mm），9″（230mm），12″（305mm） |
| 软管长度：N：18″（460mm）；30″（762mm）；1英寸=25.5MM | |
| 压力连接： | 1/2″-20UNF, M14×1.5, M18×1.5, M22×1.5,G3/4（可按客户要求） |
| 电气连接： | 六芯航空插件(C)；格兰出线(代号D) |
| 选分度号： | PT100，J型，K型，E型， |
| 外壳材质： | 默认不锈钢外壳 /缘阻抗：200MΩ @ 100 Vdc |
参数说明

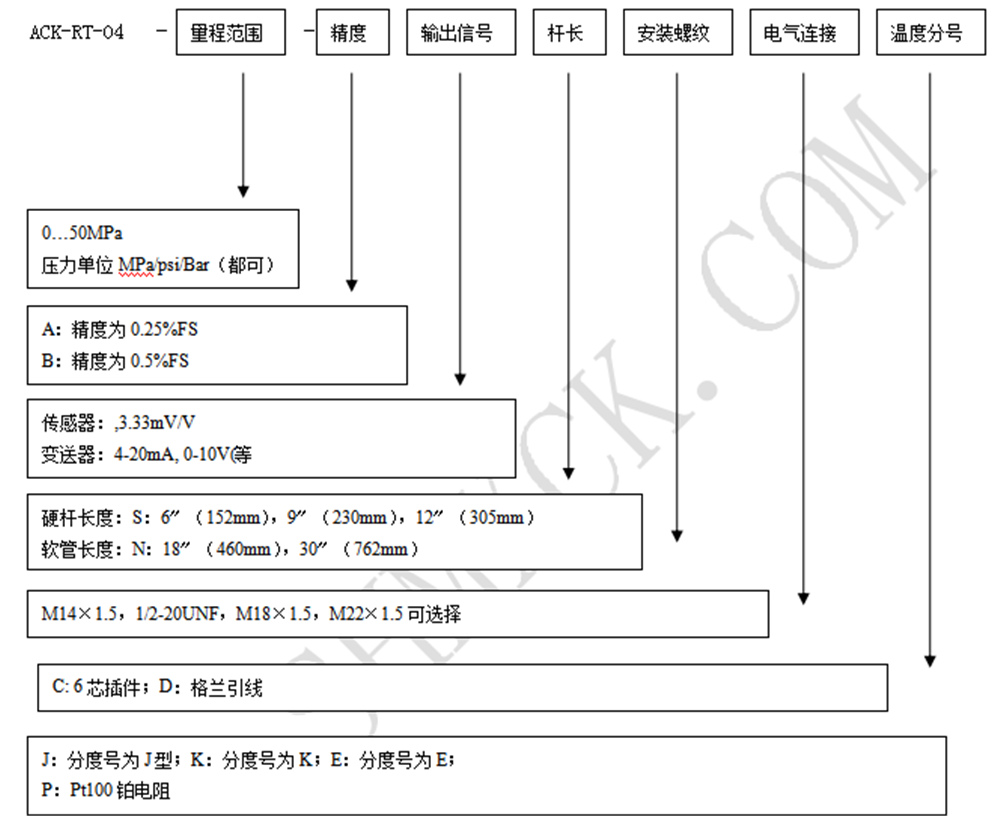

订购指南
| 型号 | 量程(bar) | 精度 | 输出信号 | 杆长/软管 | 安装螺纹 | 电气连接 | 分度号 |
| ACK-RT-04T | 50MPA | 0.5%S | 4-20MA | 6=152MM/460MM | M14*1.5 | 6芯插件 | PT100 |
| 订货举例 | ACK-RT-04T-50MPA-B2-6/18-M14-C-P | ||||||
特别提醒
如有不懂选型请咨询销售工程师，或者当地经销商。
