产品描述

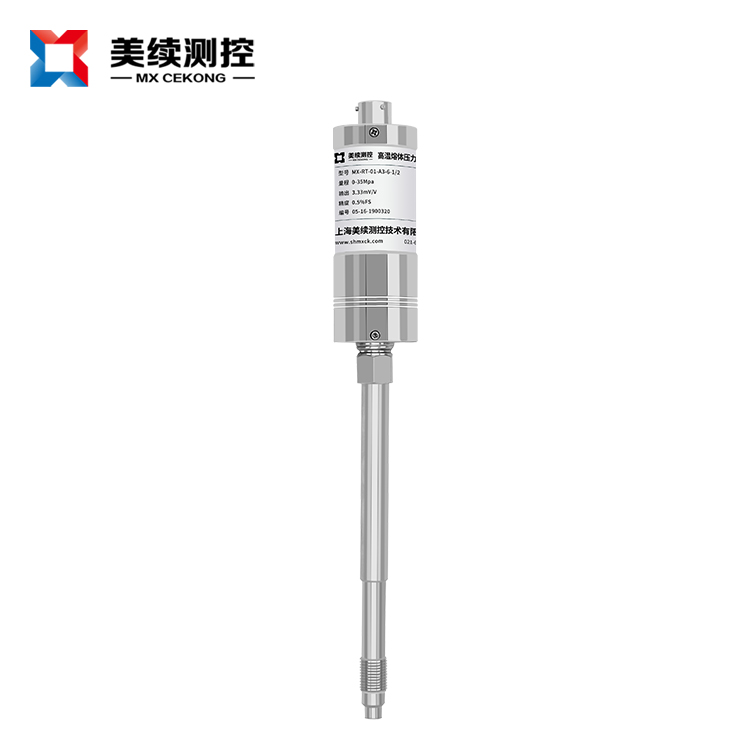

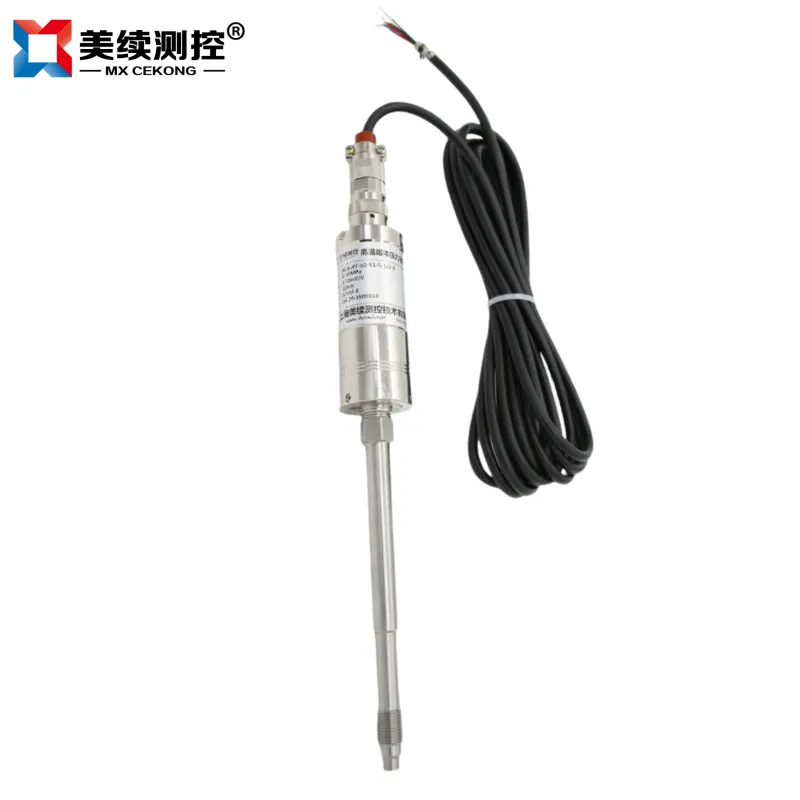

ACK-RT-02系列直杆高精度高温熔体压力传感器/变送器，是我公司针对目前高端塑料、化纤行业、橡胶制品行业研发的一款完全可以替代同类进口的美国产品和意大利产品。纯不锈钢的外壳加上抗干扰能力强的电路，钢性杆的直插式螺纹连接，产品采用特殊材料及合金弹性膜片，降低了温漂，提高了测量精度。性能指标达到了世界同类产品，目前已经在市场上占有了很大的占有率，并且一直是塑料，化纤行业高端熔体压力传感器的代表。其中加装了测温热电偶，可实现压力温度同点测量。不但可以实现放大信号直接进PLC控制系统，同时又可MV信号进入我司二次仪表，实现简单的自动化控制。内部80%校准信号，安装简单，性价比高。广泛应用于化纤，塑料挤出行业高温压力的监测
应用领域
?化纤拉丝设备
?医药、食品加工、包装设备
?板材挤出机、型材挤出机
?造粒回收机等
?其它高温流体的压力测量和控制
?塑料橡胶制造设备
产品特点
?内部80%校准信号
?良好的稳定性和重复性
?15-5PH膜片材质
?最高耐温450℃
?可以替代同等美国进口产品
?高精度、高稳定性
?同时在进口型的基础上我们还有经济型的产品
?抗振动，抗冲击 量程范围宽，可测量绝压、表压和密封参考压力
外形尺寸
图1单功能常规外形图纸
图2温压双功能常规外形图纸
技术规格
| 型号选择： | ACK-RT-02（单功能）；ACK-RT-02T（温压双测型） |
| 压力量程： | 0-2MPA（此量程请选择大螺纹）；0-20MPA 0-50MPA 0-100MPA 0-150MPA （量程可约定） |
| 综合精度： | 0.25%FS(代号A)；0.5%FS（代号B） |
| 过载压力： | 1.5倍额定压力 |
| 输出信号： | 传感器信号：3.33MV/V （代码1）；变送器输出信号4-20mA（两线制代码2）； 0-10V（代码3）；0-5V（三线制代码4）； 4-20mA+HART（代码5）；RS485（代码6） |
| 爆破压力： | 3倍额定压力 |
| 供电电压： | 变送器24VDC（12-36V）；传感器10VDC（9~12V） |
| 工作温度： | -20℃~450度 |
| 补偿温度： | 0℃~300° |
| 非线性值： | 满量程的0.2% |
| 膜片材料： | 15-5PH 带涂层的不锈钢 ；特殊膜片材质（请和选型工程师沟通） |
| 内部校准 | 80%FS±1% |
| 硬杆长度： | 硬杆长度：S：6″（英寸）（152mm），9″（230mm），12″（305mm） |
| 软管长度：N：18″（460mm）；30″（762mm）；1英寸=25.5MM | |
| 压力连接： | 1/2″-20UNF, M14×1.5, M18×1.5, M22×1.5,G3/4（可按客户要求） |

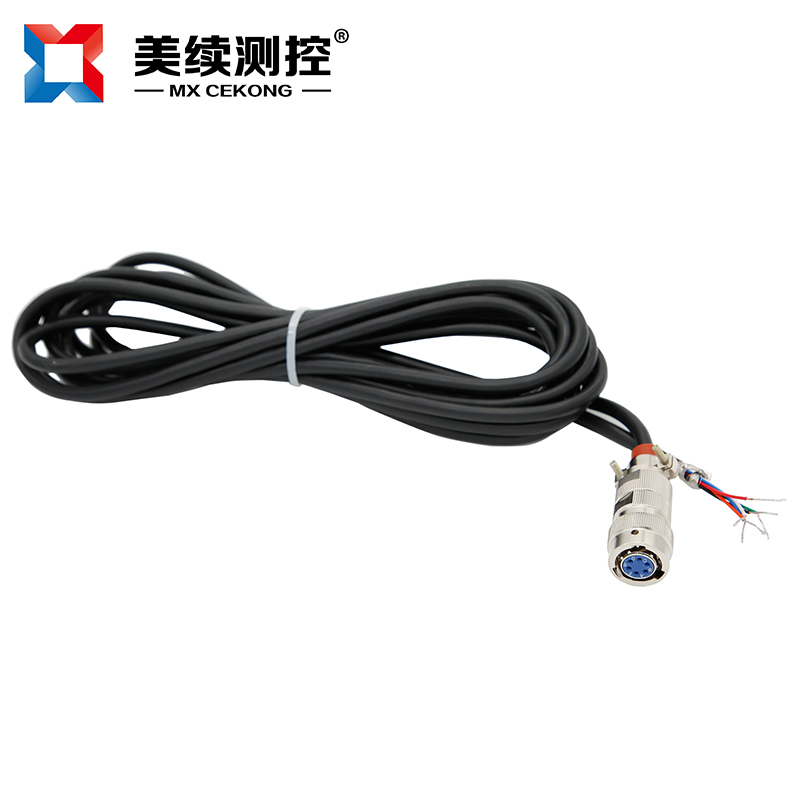

| 电气连接： | 六芯航空插件(C)；格兰出线(代号D) |
| 选分度号： | PT100，J型，K型，E型， |
| 外壳材质： | 默认不锈钢外壳 /缘阻抗：200MΩ @ 100 Vdc |
订购指南
| 型号 | 量程(bar) | 精度 | 输出信号 | 杆长 | 安装螺纹 | 电气连接 | 分度号 |
| ACK-RT-02T | 50MPA | 0.5%S | 4-20MA | 6=152MM | M14*1.5 | 6芯插件 | PT100 |
| 订货举例 | ACK-RT-02T-50MPA-B2-6-M14-C-P | ||||||
特别提醒
如有不懂选型请咨询销售工程师，或者当地经销商。
