1.产品描述

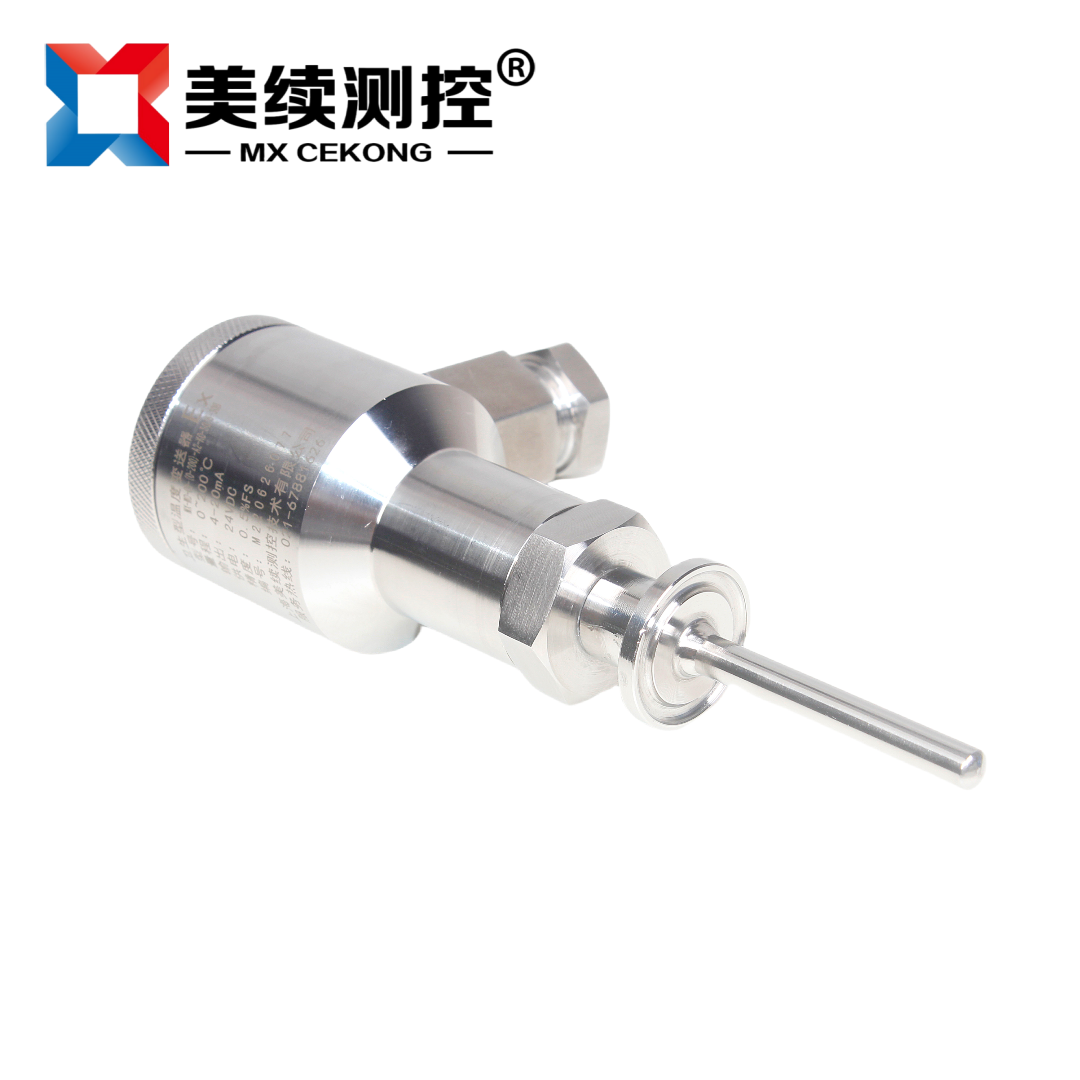

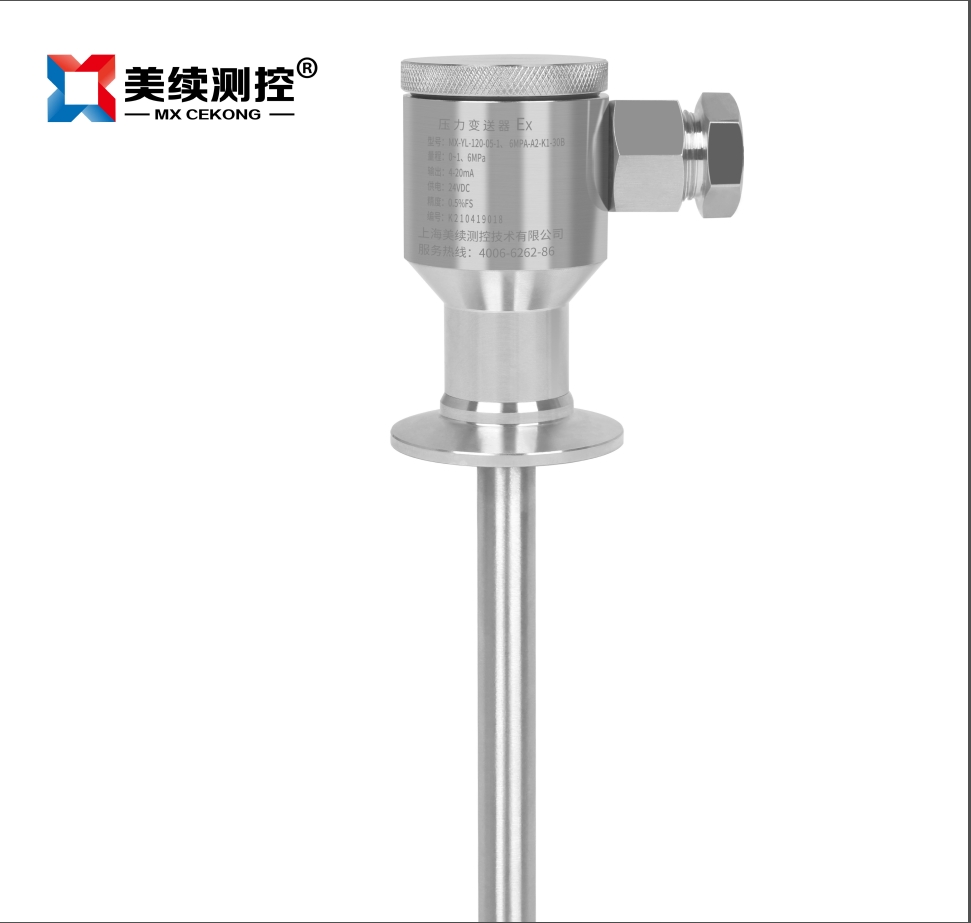

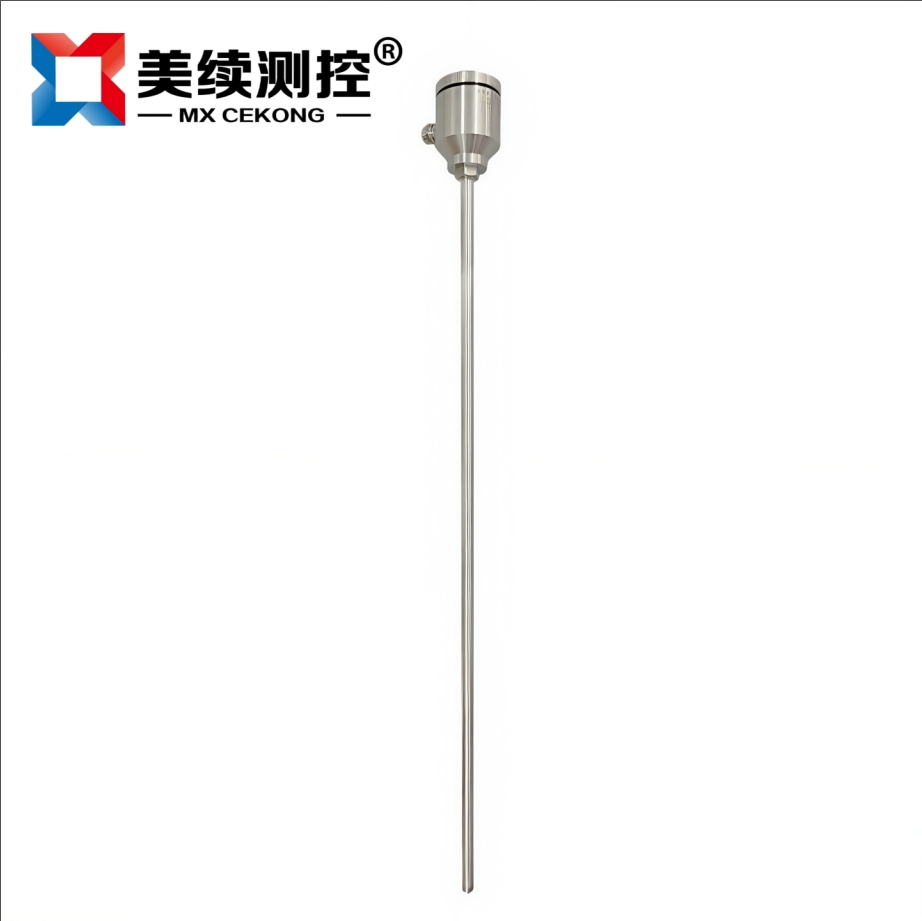

MX-WD-09一体式温度变送器是采用高精度的进口PT100铂电阻作为感温元件，再通过电路处理模块将电阻信号转换成标准的4-20mA电流信号，作为一体化温度变送器在工业现场直接输出 4-20mA 信号，这样既省去昂贵的补偿导线，又提高了信号长距离传送过程中的抗干扰能力，同时又采用了纯不锈钢外壳设计，可以适合洁净区光洁度和防爆要求，同时变送器部件精度高、功耗低，使用环境温度范围宽，工作稳定可靠。而且由于采用硅橡胶密封结构，变送器耐震、耐湿，适宜于恶劣现场环境中使用。
2.应用领域：
☛食品，化纤行业，机械工程应用方面
☛各种水压、气压的测量
☛医疗卫生应用、制药萃取行业
☛石化环保行业、废水蒸发器行业
☛蒸馏脱销工程系统、一般工业控制领域
3.产品特点：

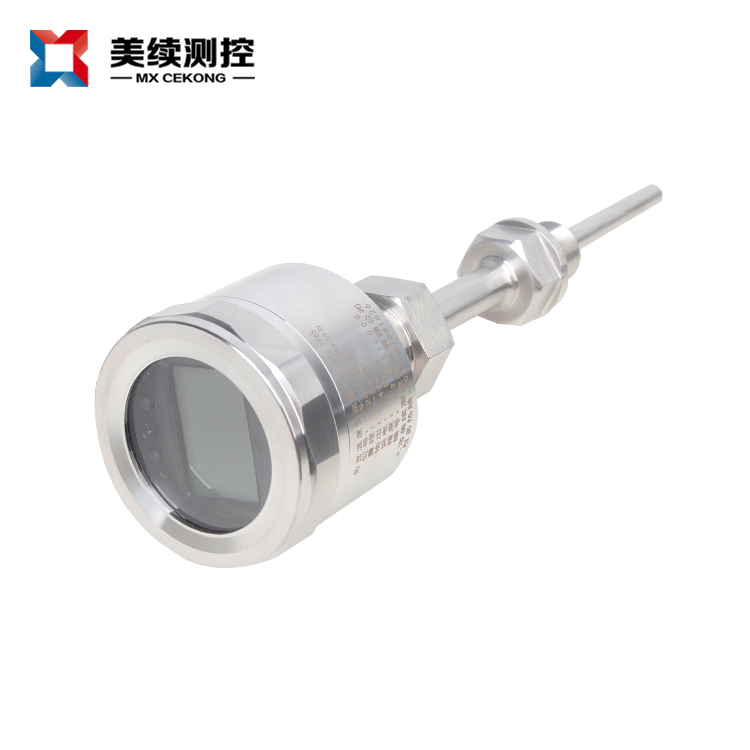

☛带现场LCD显示功能
☛抗震性能好、测量精度高
☛测量范围大（－80℃～500℃）
☛热响应时间快、使用寿命长
☛防护等级高、耐压性能好、多种输出信号可以选择
4.技术规格参数表：
型号说明： | MX-WD-09 |
测温元件： | N,R,K,E,J,T,PT100, 默认PT100 |
精度等级： | A级：+/- (0.15+0.2%t) ； B级：+/-(0.3+0.5%t) |
温度范围： | -200℃~150℃~800℃ |
输出信号： | 4-20mA（两线制代号2）；4-20mA+HART(代号3) ；RS485（代号4） |
过程连接： | 螺纹安装：G1/2；M20*1.5；1.5寸卡箍（50.5MM）K1；2寸卡箍（63.5MM）K2；法兰安装DN20,DN25,DN32等法兰连接 |
供电电压： | 24(12-36)VDC (代码E2) |
插入深度： | 30mm-3500mm, 插入深度据不包含螺纹部位 |
表头形式： | 纯不锈钢外壳 |
护管直径: | 6mm；8mm；12mm；16mm 等可以选择 |
探杆材质： | 304材质（30A）316L（30B）；钛材质（30C）；聚四氟乙烯（30D）；哈氏合金（30F） |
5.选型指南：
型号 | 量程 | 供电 | 输出 | 安装方式 | 插入深度 | 材质 |
MX-WD-09 | 0-100° | 24VDC | 4-20MA | 1寸卡盘 | 100MM | 304不锈钢 |
订货举例： | MX-WD-09-(0-100)-E2-A2-K1-100/6-30A | |||||
6.特别提醒：
如有不懂选型请咨询销售工程师，或者当地经销商。
公司名称：上海美续测控技术有限公司
地址：上海市松江区中德路860号6幢
联系电话：021-67881626
公司网址：www.shmxck.com 、详细说明请参照使用说明
