1.产品描述：

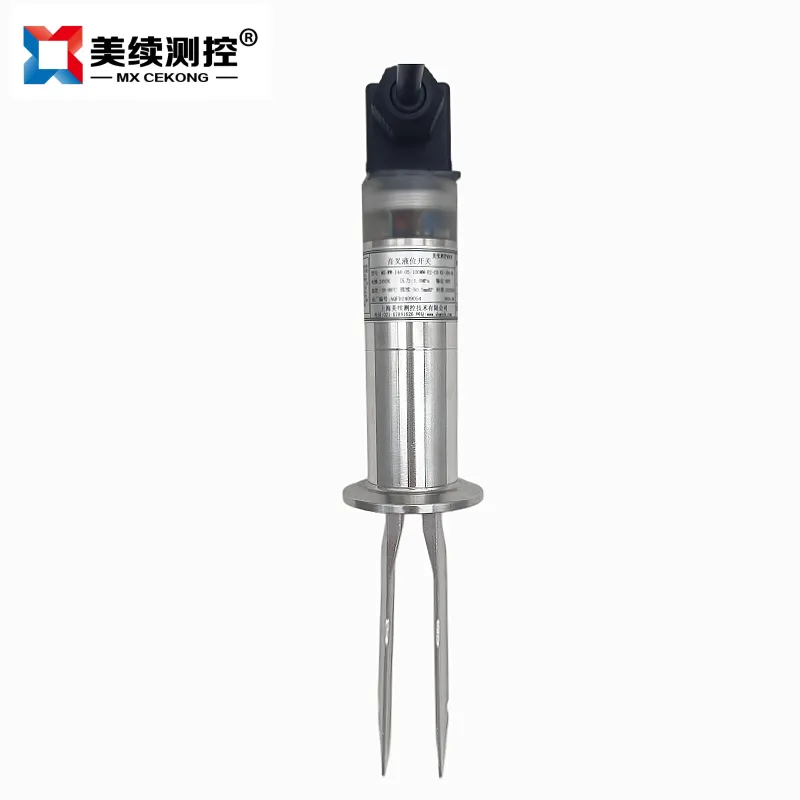

赫斯曼大音叉液位开关（卡箍式）是一款专为高卫生标准设计的点式液位检测设备。它采用卫生级卡箍连接，安装拆卸便捷且无卫生死角，并配备高防护等级的赫斯曼接头，确保接线牢固、防尘防水。其工作原理基于振动频率变化：当叉体接触液体时，振动受阻，电子电路随即输出开关信号，实现精准的液位报警与控制。该产品叉体通常采用316L不锈钢材质，具备极强的抗干扰能力，测量不受液体流动、气泡、泡沫、粘度变化及外部振动的影响，且内部无活动部件，真正做到免维护、免标定。它可广泛应用于食品饮料、生物制药、精细化工等行业的储罐或管道中，用于各类液体的液位控制及泵的防干转保护。

2.应用领域：

☛ 制药、食品行业
☛ 自动控制和检测系统
☛ 石化、环保、石油
☛ 液体灌、污水池、油池
☛ 液压及气动控制系统
☛ 液位测量与控制水利工程、恒压供水测量

3.产品特点：

☛ 卫生级卡箍连接：安装拆卸便捷，无卫生死角，完美契合高卫生标准要求。
☛ 赫斯曼接头设计：防护等级高，接线牢固可靠，有效防尘防溅水。
☛ 抗干扰能力强：测量不受液体流动、气泡、泡沫、粘度及外部振动影响。
☛ 免维护免标定：内部无机械活动部件，安装后无需任何校准与调整。

4.外形尺寸：

5.参数技术规格：

6.订购指南：

7.特别提醒：

正确安装：

a顶部安装，振动棒垂直向下，可安装在顶部（远离进料口）的任何位置。

b横向安装，振动棒向下倾斜15-20度，以减少物料的冲击及挂料现象的发生。

C横向安装，振动棒向下倾斜15-20度，料位开关上方有挡板（长度约为10″(250mm),宽度约为8″(200mm)），可防止（d）物料在料位开关周围的不当堆积，并可降低物料对于料位开关的冲击。

d安装于卸料斗内，料位开关螺牙底端与桶壁之间的最大距离不超过2.4″(60mm)，可避免因物料的不当堆积而发生误报警的情况

侧面安装时，安装标记必须垂直向上或向下探头头部向下倾斜15℃左右，管道安装时方向标记指向必须与管道方向一致。

 8.开关使用与维护：

 1、进料孔不能直接对准音叉，如果无法躲避时，为防止压实的大块物料落到音叉上，须在音叉上面大于20cm处设防护板，或加保护罩，以免损坏叉体。如果是风送物料时可设防风板。
 2、振动较强的场合，可用绳索吊装叉头（必须特殊定货）。
 3、不可将仪表设置在阳光直射处，如阳光直射可设一块隔热板。
 4、外壳安装要使电缆出线孔朝下，并加橡皮圈密封防止水滴渗入壳内。

 5、使用前先检查仪表的工作和延时，无误时方能投入运行。
 6、仪表要定期检查，清除叉体上的沉积物。
 7、接地线要与容器壁或大地良好接触，接地电阻＜2Ω。
 8、音叉限位开关通常采用侧装方式安装与仓体侧壁对料高度进行上下限位置检测，当仓体不便侧面开孔时可采用顶装，位置选择能避开料位冲击的位置。

如有不懂选型请咨询销售工程师，或者当地经销商。
