1.产品描述：

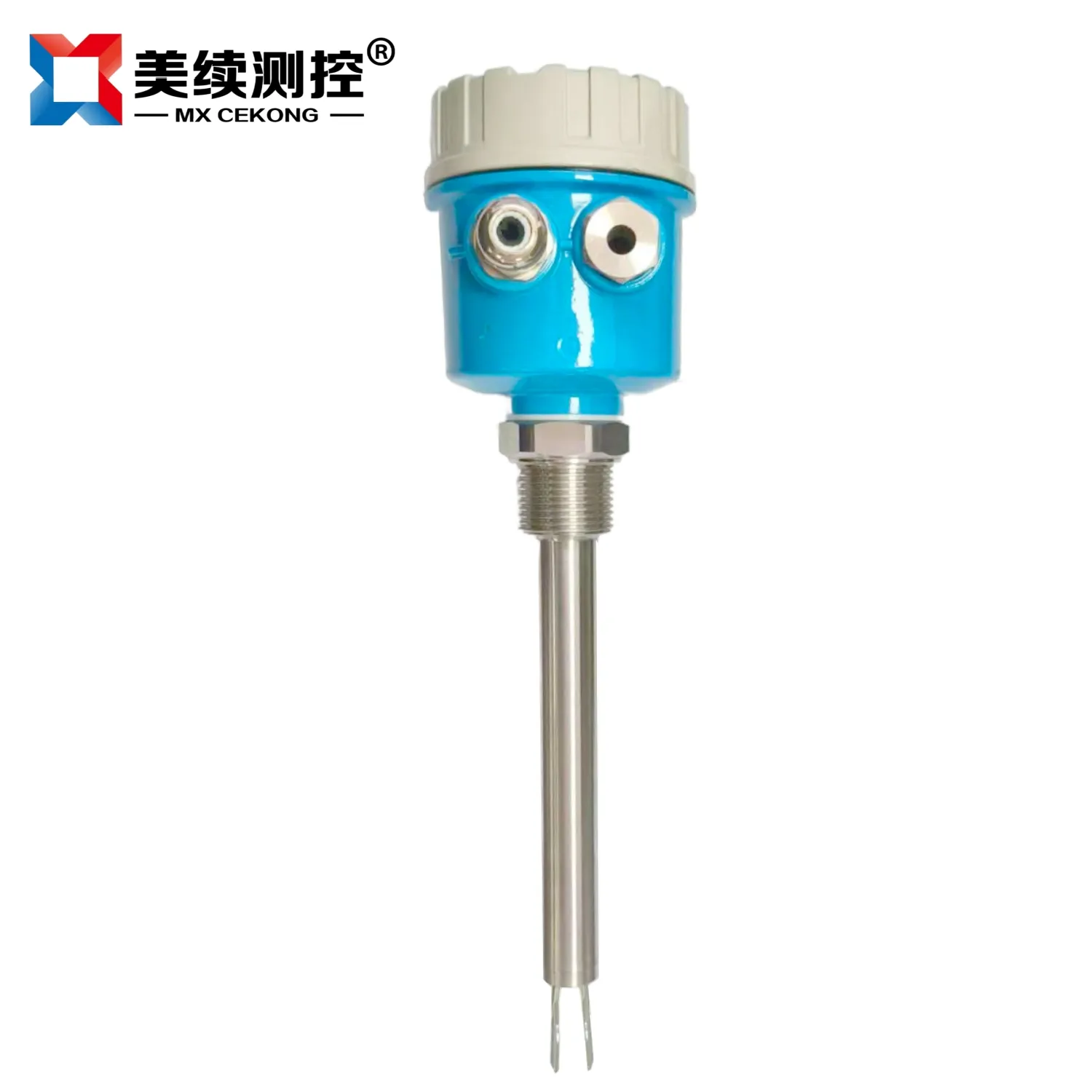

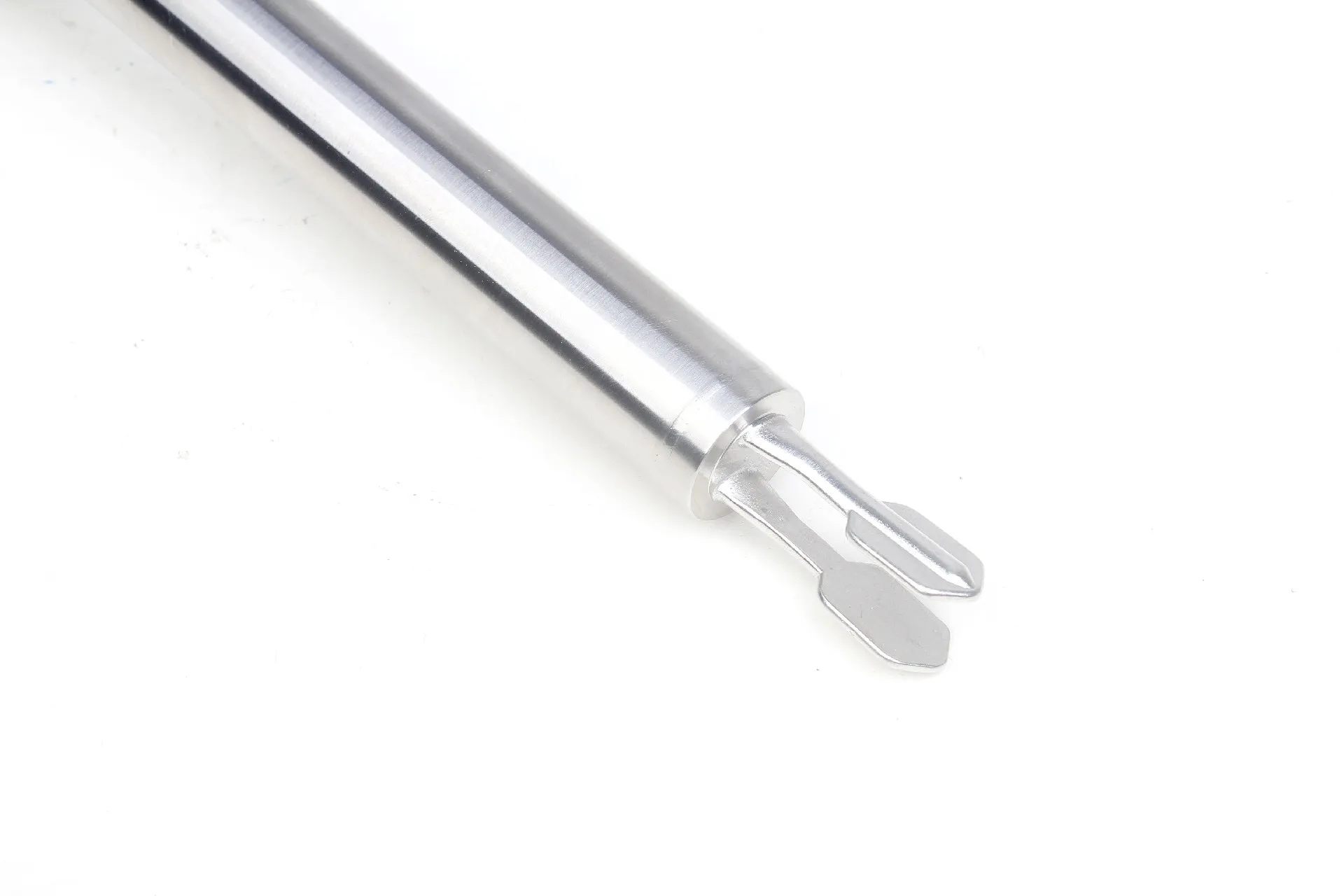

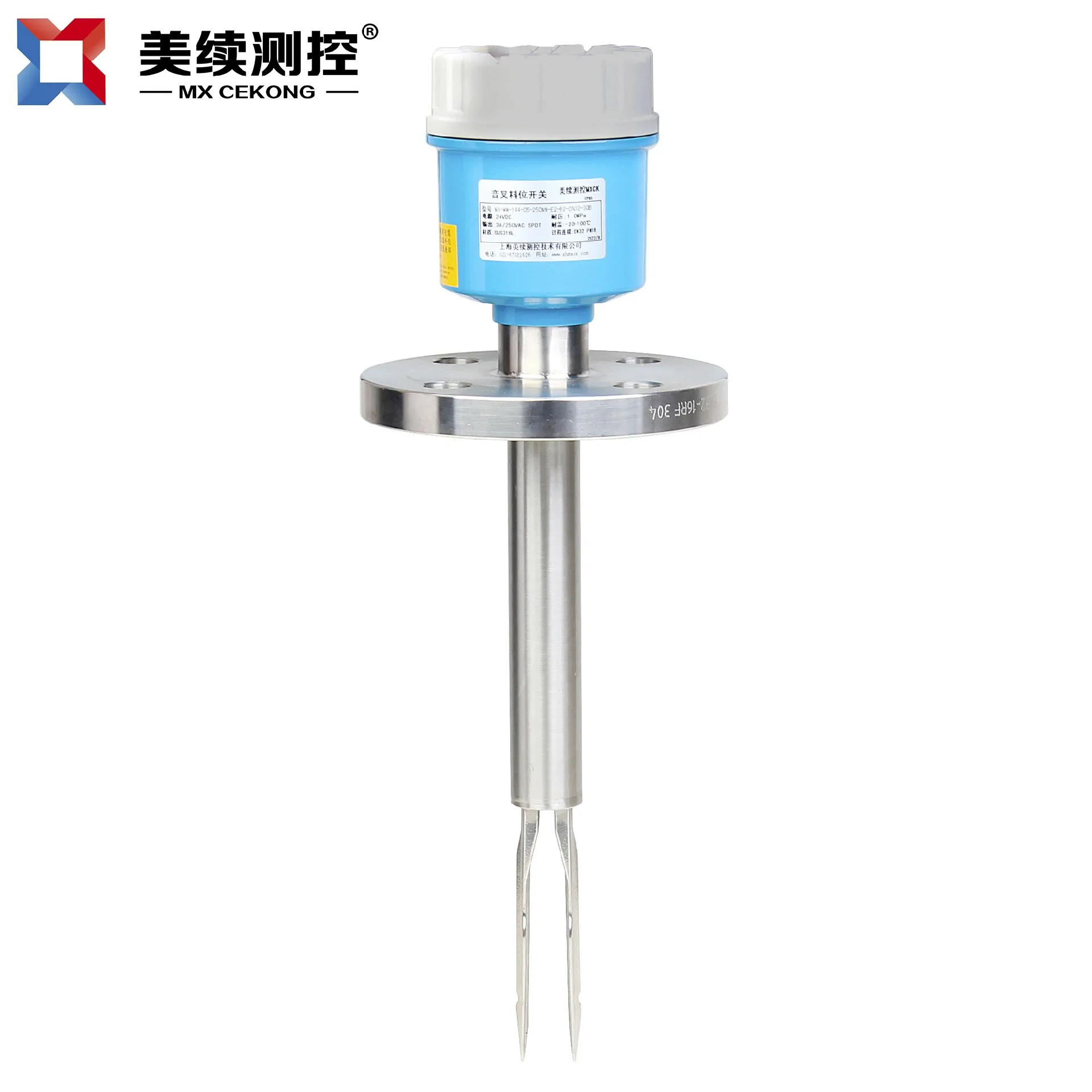

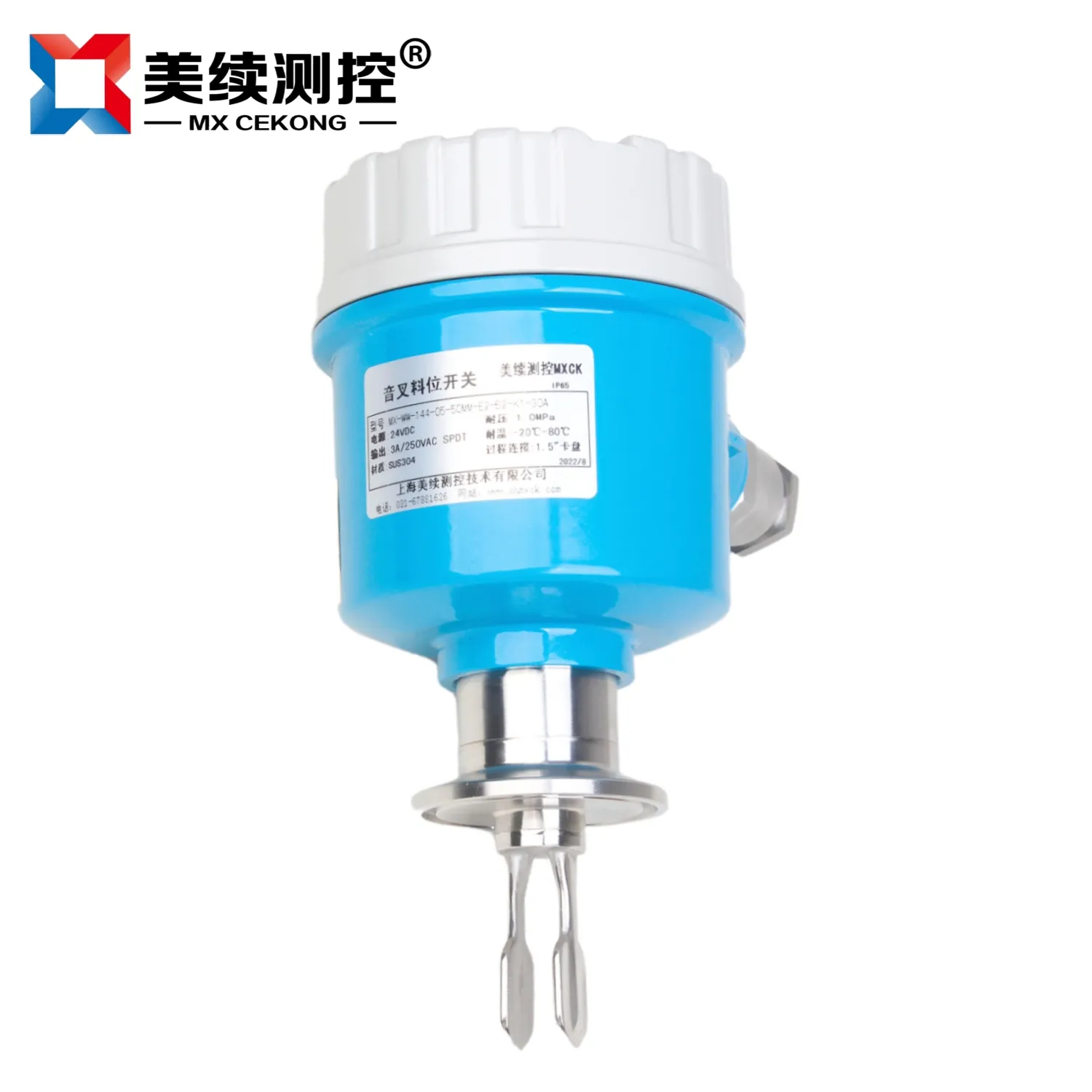

小音叉料位开关MX-WW-144-05X是专用对于空间有限的容器、槽罐和各种管道的液位,料位测量，控制的。小音叉物位开关通过震动原理来测量物位高度,音叉由晶体激励产生振动，当音叉被液体或固体浸没时振动频率发生变化，通过安装在音叉基座上的一对压电晶体使音叉在一定共振频率下振动。当音叉与被测介质相接触时，音叉的频率和振幅将改变，这些变化由智能电路来进行检测，处理并将之转换为一个开关信号。音叉式物位开关又被称作“电气浮子”，凡使用浮球开关和由于结构、湍流、搅动、气泡、振动等原因不能使用浮球开关的场合均可使用“电气浮子”。由于该物位开关无活动部件，因此无需维护和调整，是浮球开关的升级换代产品，广泛应用于自来水、矿泉水、纸浆、胶水、染料、泥浆、碱溶液、酸溶液、啤酒、饮料、石化、轻工、食品、水处理、可产生气体的液体、流动性好的固体粉料或颗粒。对物位进行上、下限报警及控制。

2.应用领域：

☛液位测量与控制水利工程、恒压供水

☛石化、环保、石油

☛液压及气动控制系统

☛制药，食品行业

☛自动控制和检测系统

☛液体灌、污水池、油池

☛化纤行业，造纸业的纸浆测量。

3.产品特点：

☛适应性强：被测介质不同的电参数、密度对测量均不产生影响。结垢、搅动、湍流、气泡、振动、中等粘度、高温、高压等恶劣条件对检测也无影响；
☛不需调校：由于音叉物位开关的检测不受被测介质电参数及密度的影响，所以无论测量何种介质都不需要现场调校；
☛免于维护：由于音叉物位开关的检测过程由电子电路完成，无活动部件，所以一经安装投入适用便不需要维护。

4.外形尺寸：

5.电气接线端子图片：

6.参数技术规格：

7.订购指南：

8.特别提醒：

正确安装：

a顶部安装，振动棒垂直向下，可安装在顶部（远离进料口）的任何位置。

b横向安装，振动棒向下倾斜15-20度，以减少物料的冲击及挂料现象的发生。

C横向安装，振动棒向下倾斜15-20度，料位开关上方有挡板（长度约为10″(250mm),宽度约为8″(200mm)），可防止（d）物料在料位开关周围的不当堆积，并可降低物料对于料位开关的冲击。

d安装于卸料斗内，料位开关螺牙底端与桶壁之间的最大距离不超过2.4″(60mm)，可避免因物料的不当堆积而发生误报警的情况

侧面安装时，安装标记必须垂直向上或向下探头头部向下倾斜15℃左右，管道安装时方向标记指向必须与管道方向一致。

 9.开关使用与维护：
 1、进料孔不能直接对准音叉，如果无法躲避时，为防止压实的大块物料落到音叉上，须在音叉上面大于20cm处设防护板，或加保护罩，以免损坏叉体。如果是风送物料时可设防风板。
 2、振动较强的场合，可用绳索吊装叉头（必须特殊定货）。
 3、不可将仪表设置在阳光直射处，如阳光直射可设一块隔热板。
 4、外壳安装要使电缆出线孔朝下，并加橡皮圈密封防止水滴渗入壳内。

 5、使用前先检查仪表的工作和延时，无误时方能投入运行。
 6、仪表要定期检查，清除叉体上的沉积物。
 7、接地线要与容器壁或大地良好接触，接地电阻＜2Ω。
 8、音叉限位开关通常采用侧装方式安装与仓体侧壁对料高度进行上下限位置检测，当仓体不便侧面开孔时可采用顶装，位置选择能避开料位冲击的位置。

如有不懂选型请咨询销售工程师，或者当地经销商。
