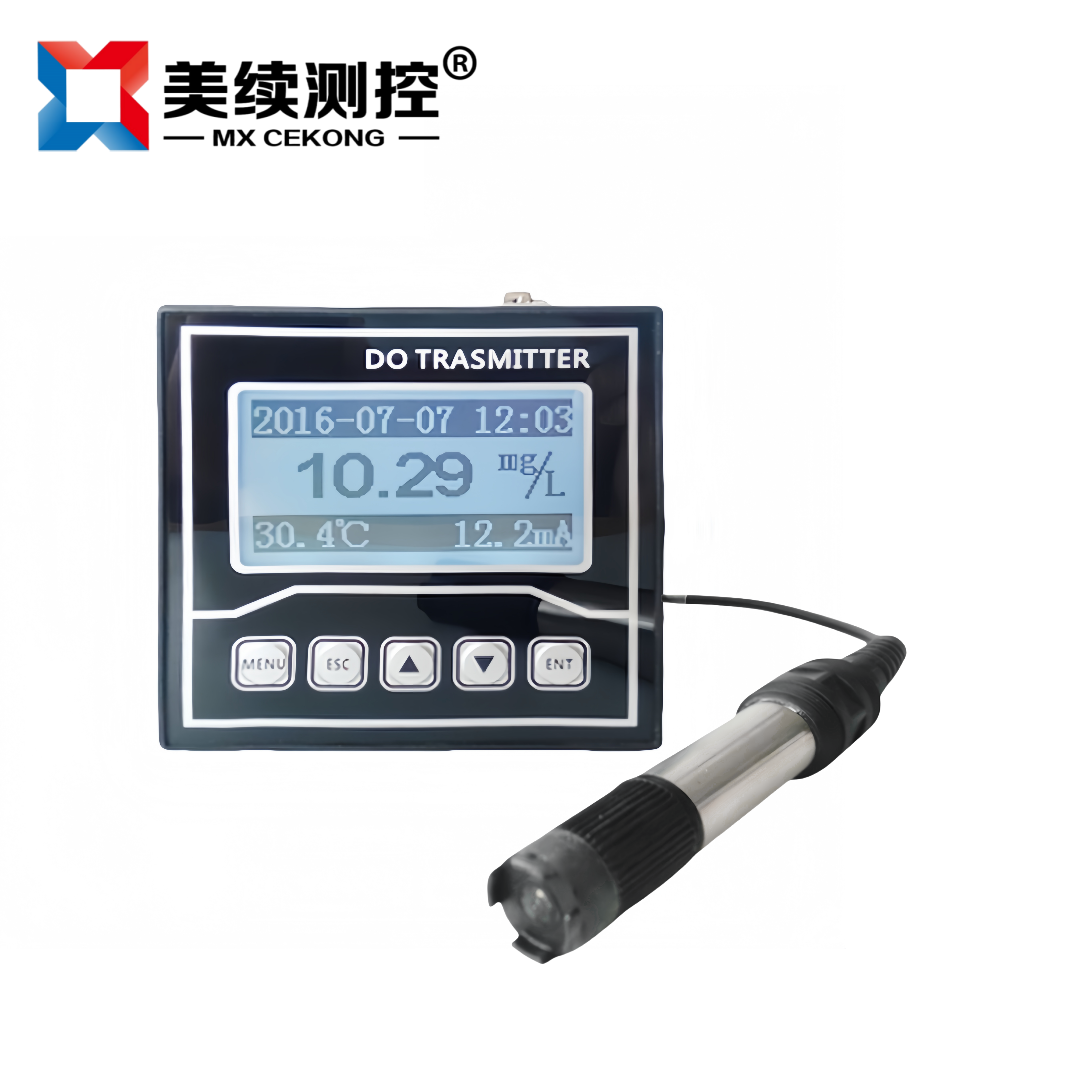

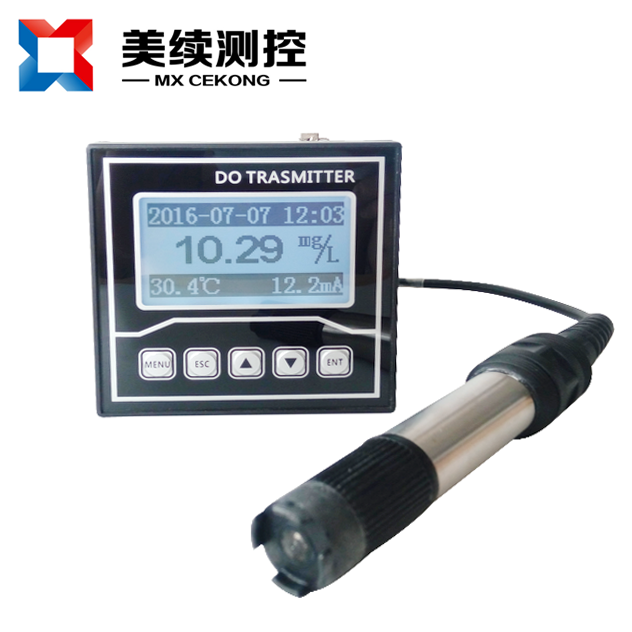

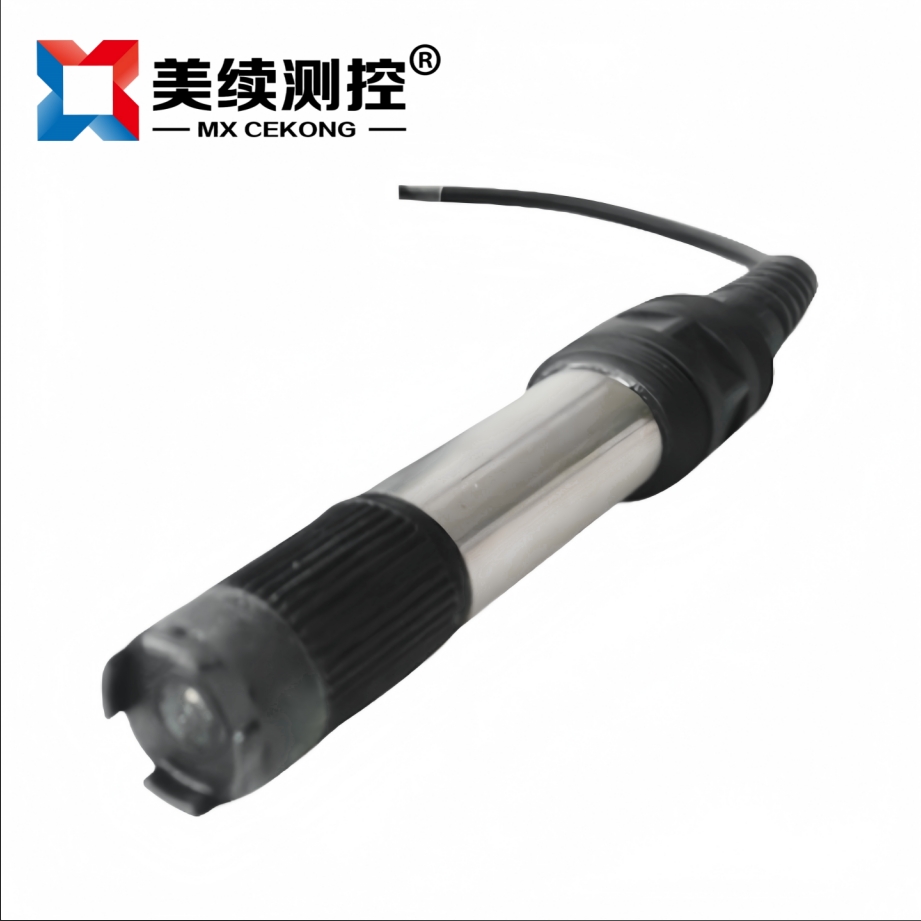

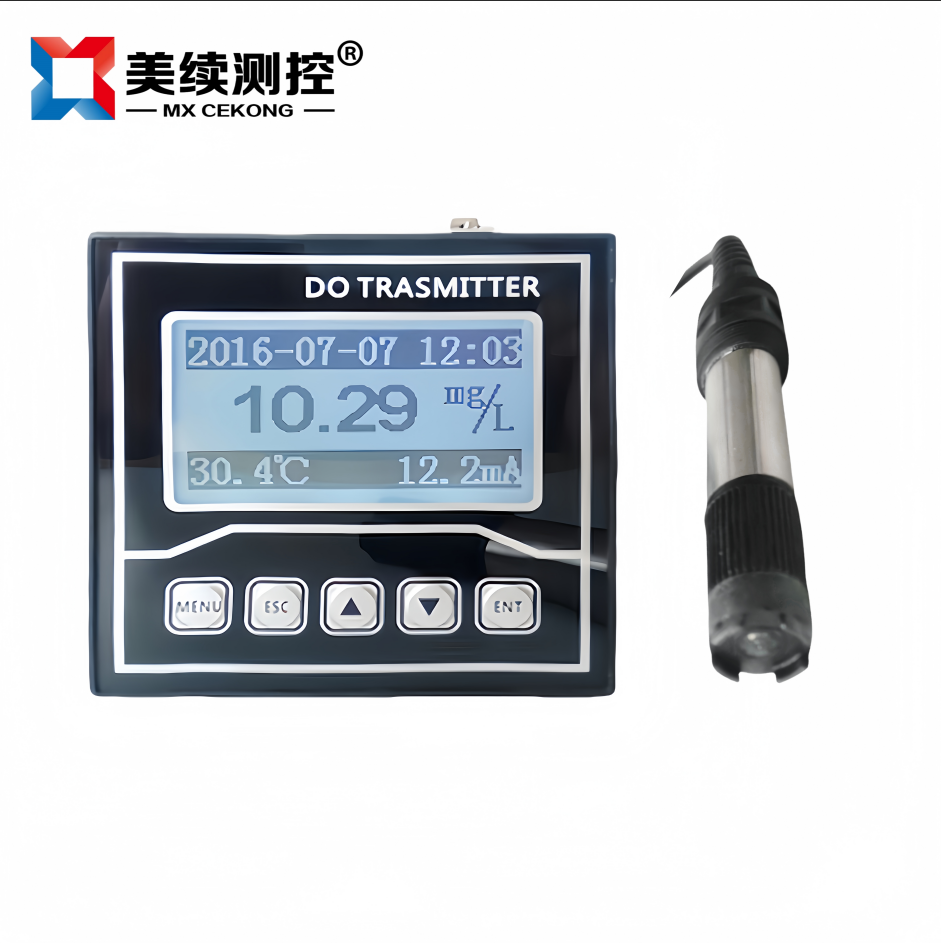

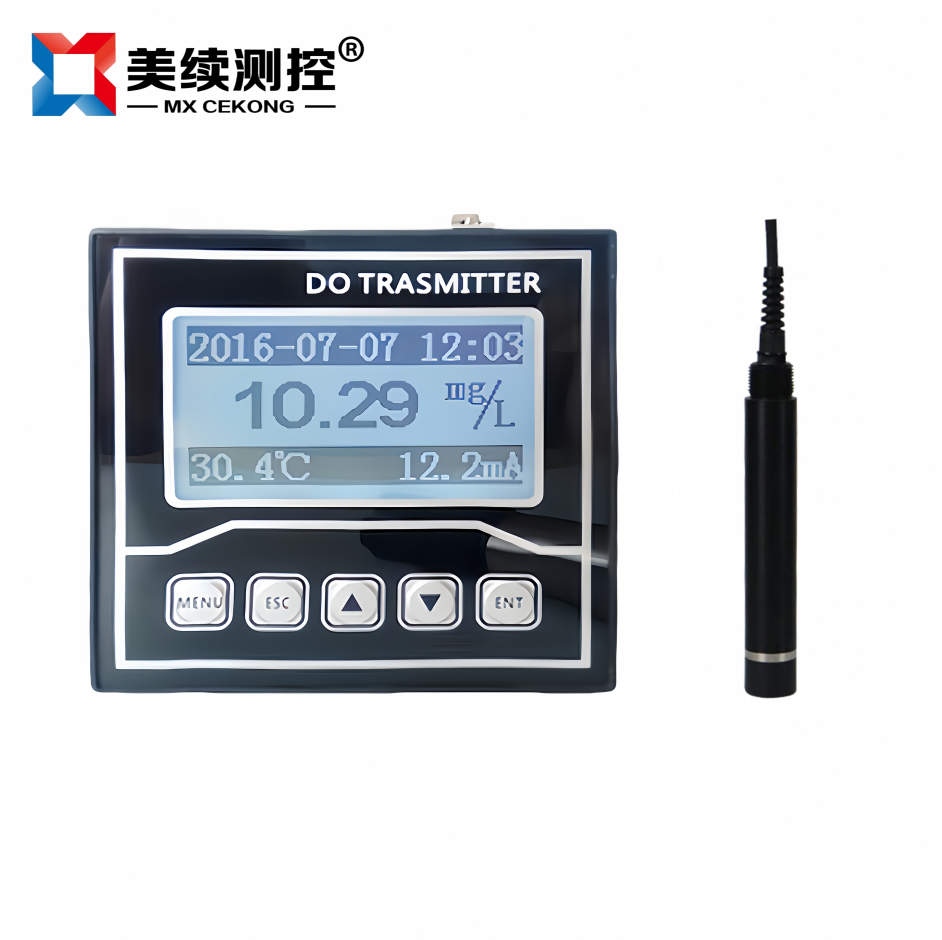

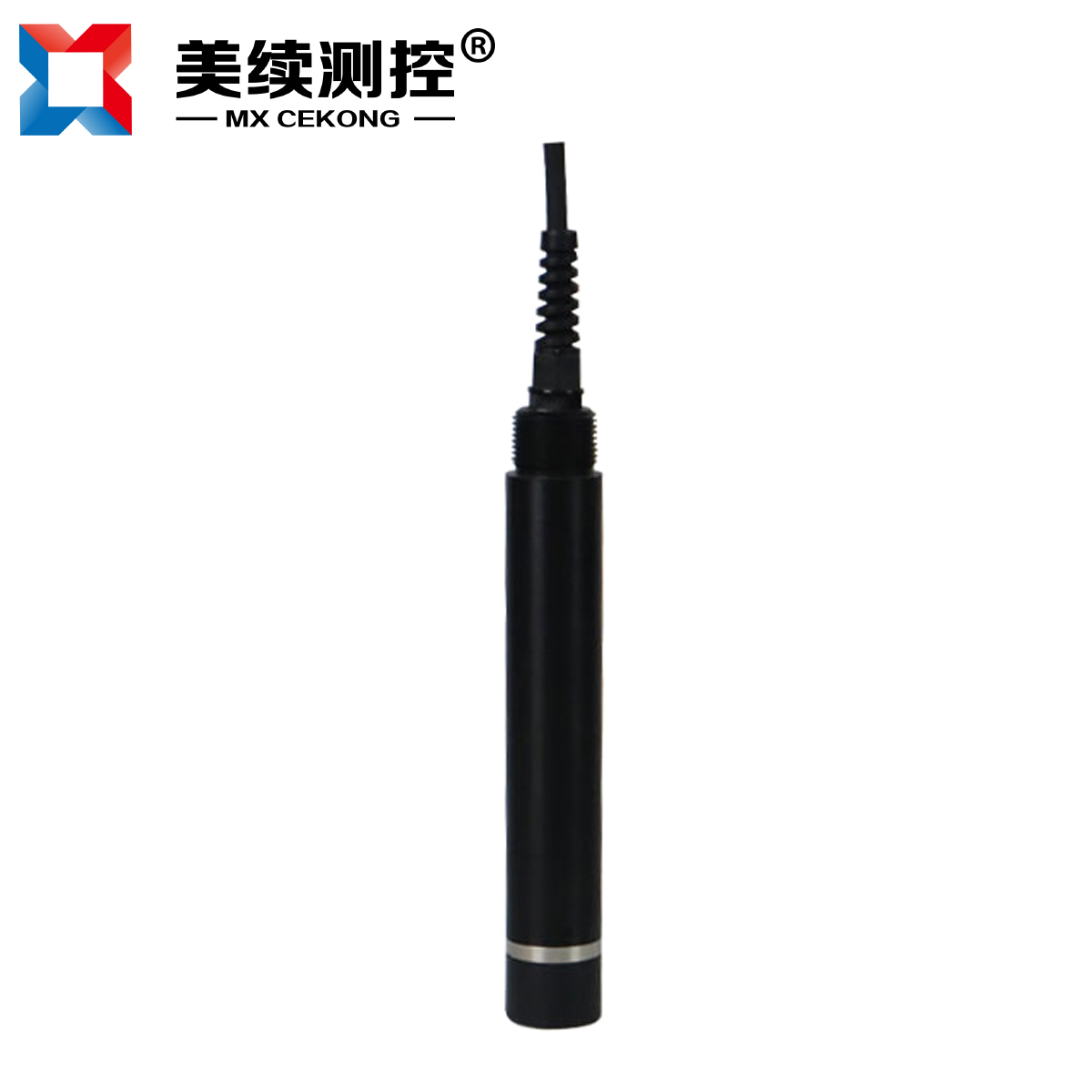

1.产品描述 ： 上海美续测控研发的工业在线型溶解氧分析仪是一款全新的溶解氧分析仪（膜法），本表为高智能化 在线连续监测仪，由传感器和二次表两部分组成。可同时测量溶解氧、温度或者 ph 值（选配）。可广泛应 用于电力、自来水厂、医院等行业中各种水质的溶解氧连续监测。 上海美续为了更好为客户服务根据水工业环境和特点结合国际供电标准，增加了低电压 DC24V 供电， 有效地接轨常规仪表供电方式，本仪器只有一个电极输入端，且在线缆上面均有明显的接线说明，避免因 为接线错误导致仪表损坏。

2.应用领域：

☛工业自动化应用领域

☛废水处理方面、污水检测

☛采矿冶炼、造纸、电力

☛环保行业、脱硫脱硝、废水蒸发

☛医疗卫生应用、食品及饮料加工行业

☛自来水厂、二次净化灯行业

3.产品特点：

☛板卡模块化设计，组装配置更加方便。采用 2.4 寸 12864 点阵屏

☛可进行 PH/ORP 的测量、温度测量、上下限控制、变送输出、RS485 通讯

☛采用隔离变送输出、采用隔离 RS485 通讯，干扰度更小

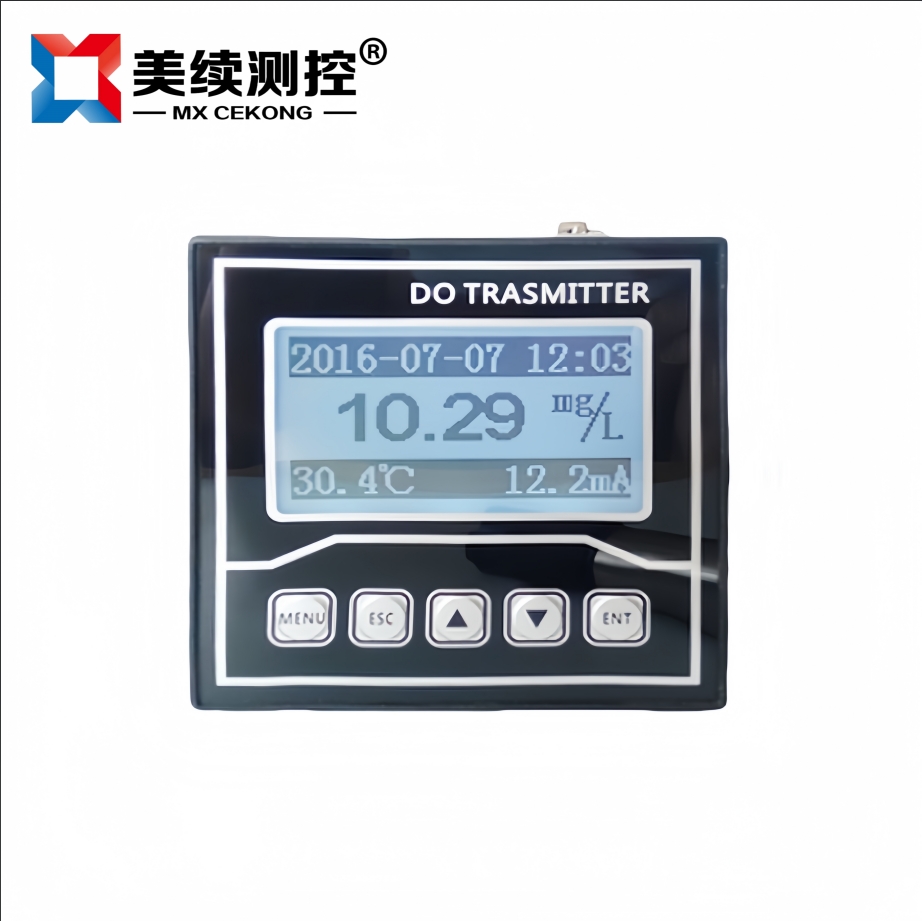

☛多参数同时显示：在液晶屏上同时显示时间、溶解氧值、温度、输出电流值。采用高亮度的 128*64 液 晶显示模块,醒目且可视距离远。 RS485 通讯接口（选配）：MODBUS RTU 通讯协议可方便联入计算机进行监测和通讯

☛可设置高、低报警功能，及迟滞量

☛可设置蜂鸣器、液晶背光开关功能 WWW.SHMXCK.COMDO 溶解氧 MX-DO-01 WWW.SHMXCK.COM

☛中文在线溶解氧分析仪采用高精度 AD 转换和单片机微处理技术，能完成溶解氧测量、pH 值测量（选配）、 温度测量等多种功能

☛时间显示：中文在线溶氧分析仪内置时钟芯片，可以显示当前时间。 数据存储：仪器内置的存储芯片，可以保存过去三天的历史数据，方便用户查找

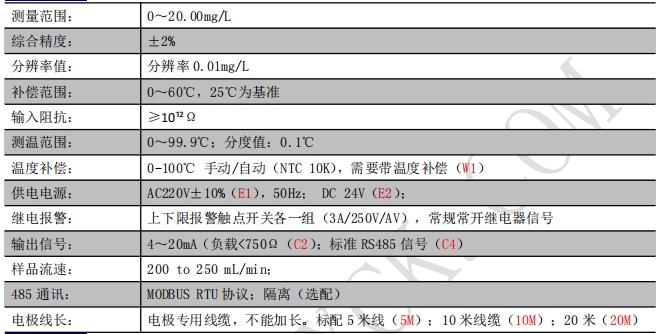

4.技术规格：

5.订购指南：

6.安装方式：

1.仪表外形尺寸：96 长×96 宽×120 深 mm ，需要在仪表柜或安装面板上开出一个 92*92 的安装孔

2.将仪表插入安装孔固定螺丝

7.安装注意事项： 避开：太阳光直接照射到的地方和热器具的附近。 避开：工作时环境温度超过 60℃的地方。工作时环境湿度超过 85%的地方。 避开：电磁发生源的附近。机械振动强的场所。 避开：温度变化大容易结露的场所。油烟、蒸汽、湿气、灰尘和腐蚀性气体多的地方

8.特别提醒： 如有不懂选型请咨询销售工程师，或者当地经销商。 DO 简易空气标定：介质就是空气，就是把探头拿出来清洗干净，在空气当中静置一会儿（半个小时以上）， 垂直朝下，然后进入仪表菜单，第八项点按确认键，选择空气标定选项直接按确认键就标定完成。 两点标定：在零氧环境中标电极的零点，在空气中标定电极的斜率。 对电厂超低浓度的溶解氧测量，特别是对除氧器出口，含氧量极低，这时零点是影响测量准确度的关键因 素，零点的准确标定就特别重要。 若一定要准确地标出零点，零点标定时，我们建议用无水 Na2SO3 溶解于温度高于 35℃的纯水中，形成“无 氧水”来标零点。 出厂时，我们已经标定了电极的零点和斜率。实际上，零点很稳定，在实际使用过程中变化很小，即使是DO 溶解氧 MX-DO-01 WWW.SHMXCK.COM 更换了电解液或隔膜后，零点的漂移也很小。
