  • 超声波流量计MX-LL-116-09
超声波流量计MX-LL-116-09
上海美续测控 MX-LL-116-09 超声波流量计根据对信号检测的原理超声流量计可分为传播速度差法(直接时差法、时差法、相位差法和频差法)、波束偏移法、多普勒法、互相关法、空间滤法及噪声法等,超声波流量计电元件的逆压电效应,而接收换能器则是利用压电效应。


全国热线

400 6626 286

上海美续测控 MX-LL-116-09 超声波流量计根据对信号检测的原理超声流量计可分为传播速度差法(直接时差法、时差法、相位差法和频差法)、波束偏移法、多普勒法、互相关法、空间滤法及噪声法等,超声波流量计




电元件的逆压电效应,而接收换能器则是利用压电效应。
超声流量计和电磁流量计一样,因仪表流通通道未设置任何阻碍件,均属无阻碍流量计,是适于解决流量测量困难问题的一类流量计,特别在大口径流量测量方面有较突出的优点,它是发展迅速的一类流量计之一

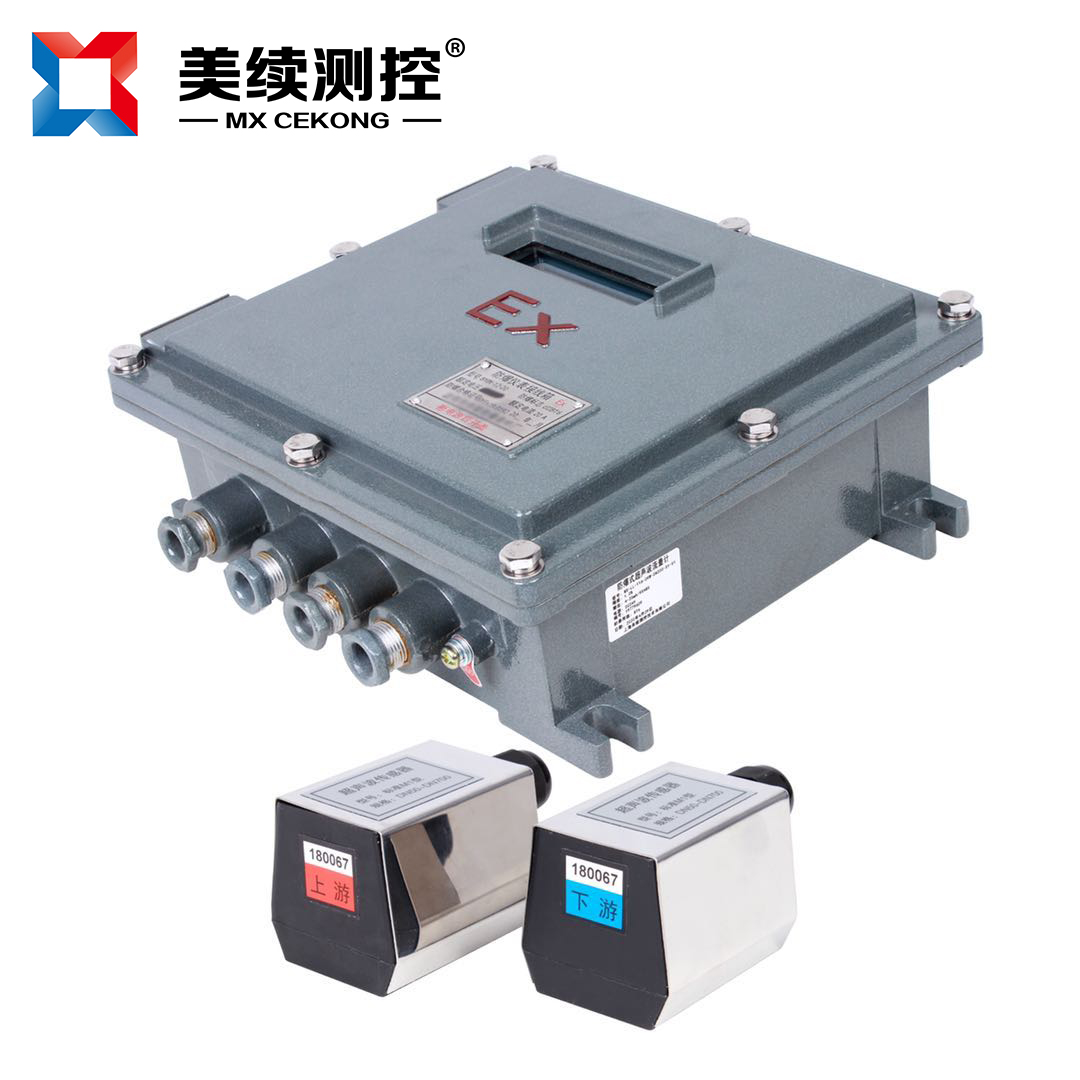

上海美续 MX-LL-116-09WJ 分体式超声波流量计广泛应用于工业现场中各种液体的在线流量计量,该款产品主机分为壁挂标准型、壁挂防爆型、盘装型和壁挂网络型,传感器分为外夹式、插入式、管段式等,以满足用户不同现场的使用需要。

 2.应用领域:
☛石油化工、钢铁冶金
☛给水排水、水利灌溉
☛水处理、污水处理站(环保污水控制)
☛酒精、油类、污水等流体
☛蒸馏脱销工程系统、冷凝水测量


文本框: 3.产品特点:
  1. 无机械传动部件不容易损坏,免维护,寿命;
  2. 管段式小管径测量经济又方便、 计量准确、精度高。
  3. 外夹式、插入式极易适合大口径流量测量行业
  4. 重复性好,一般为 0.05~0.08%,具有可选小信号切除,非线性修正,滤波时间可选择;
  5. 基本没有压力损失,大口径可以采用外夹式;
  6. 可以测非导电性介质:纯水、油等
  7. 抗干扰、抗杂质能力特强,多种输出形式,能远传各种参数,使用无需拌热。

4.分体外形尺寸:






  1. 时差法测量原理 :

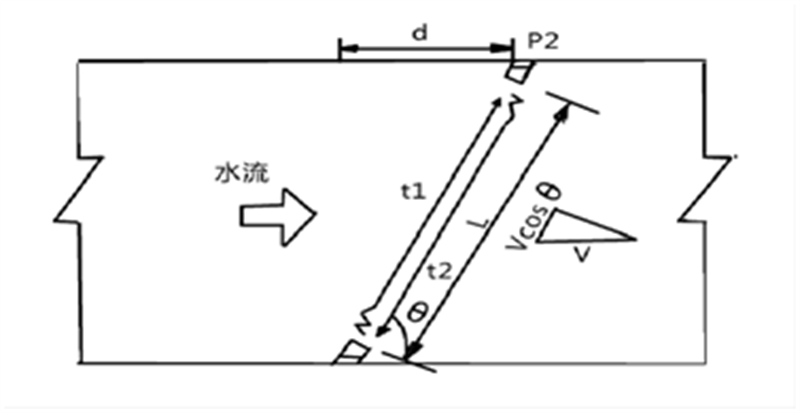

时差法测量流体流量的原理如图所示。它利用声波在流体中传播时因流体流动方向不同而传播速度不同的特点,测量它的顺流传播时间 t1 和逆流传播时间 t2 的差值,从而计算流体流动的速度和流量.

6.选型参数规格:

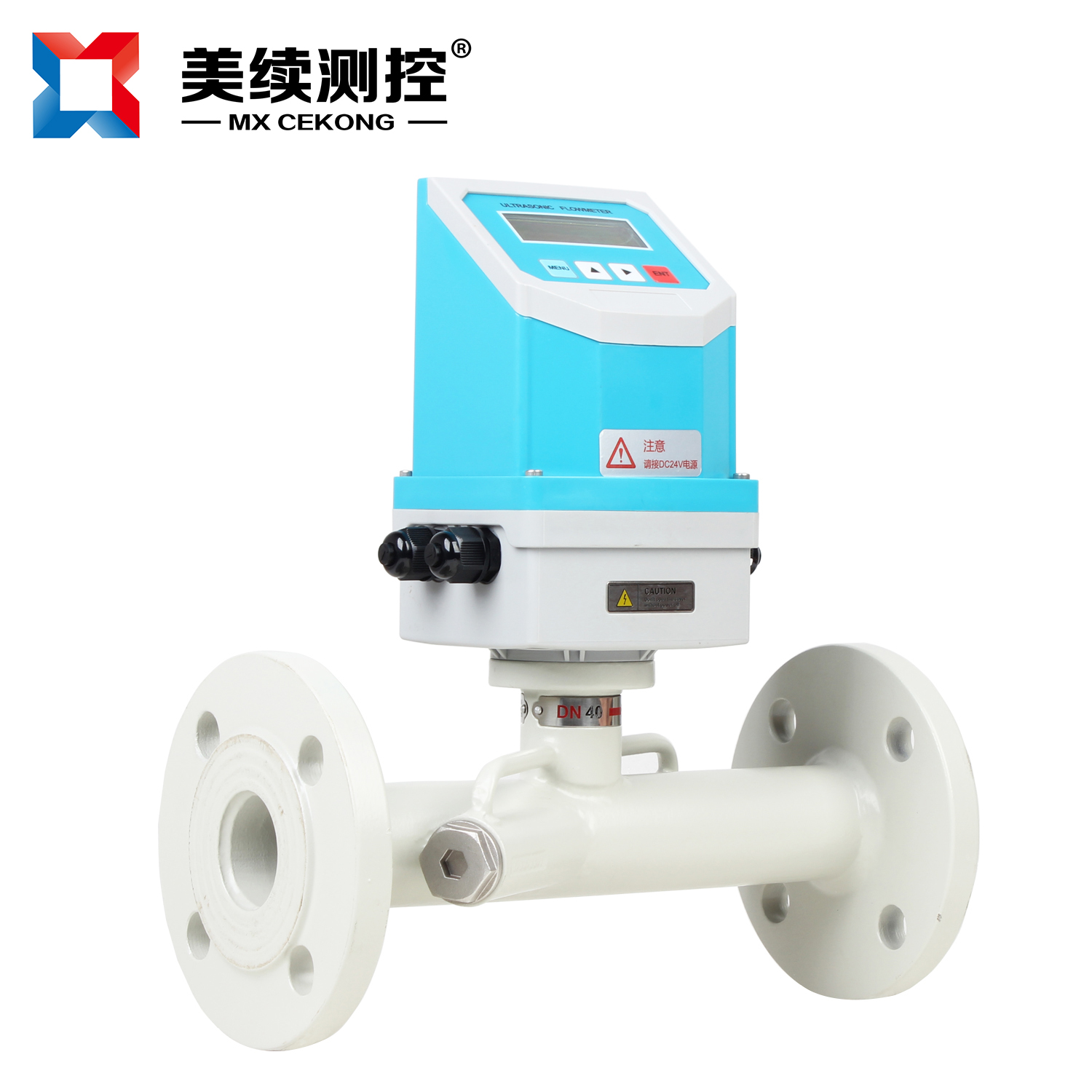

型号说明: MX-LL-116-09WJ(外夹式);MX-LL-116-09GD(管段连接)
公称直经: DN15-DN1000(管道式安装方式);DN15-DN6000(外夹式连接)
数显外壳: M1(常规外壳);M2(防爆外壳)

流速范围: 0~20m/s(可以选择);
精度范围: 优于±1%(代号 A2),优于±1.5%(代号 A2)
工作压力: 介质压力≤2.5MPA
介质温度: 标准:-20℃~100℃外夹式(W1);高温:-20℃~ 160℃(W2)  特殊高温需要定制
供电电源: 220VAC 供电(E1);24VDC 供电(E2);电池供电(E3)
信号输出: 4~20mA 电流输出(S2);4~20mA + RS485(S3);4~20mA+ HART 协议(S4)
安装方式: 外夹式不需要选择;管段式 DN15-DN1000 可以选择。
本体材质: 管段式需要选择:碳钢材质(F1);304 不锈钢(F2);316L 不锈钢(F3)
测量周期: 标准 500ms(每秒 2 次);特殊要求需要告之更换电路。
显示内容: 2×10 背光型汉字液晶显示器;可显示瞬时流量及正、负、净累积,流量、流速等
防爆等级: ExdIICT6Gb ;防护等级:IP65
介质浊度: ≤10000ppm 且气泡含量小
电气接口: M20*1.5(默认)
7.选型指南:
型号 测量通径 防爆 介质温度 供电 输出 连接方式 本体材质
MX-LL-116-09 DN500 M2 80° 24VDC 4-20MA DN500 304 不锈钢
订货举例: MX-LL-116-09GD-DN150—M2-A3-W1-E2-S2 -F2
