  • 涡轮流量计MX-LL-116-03

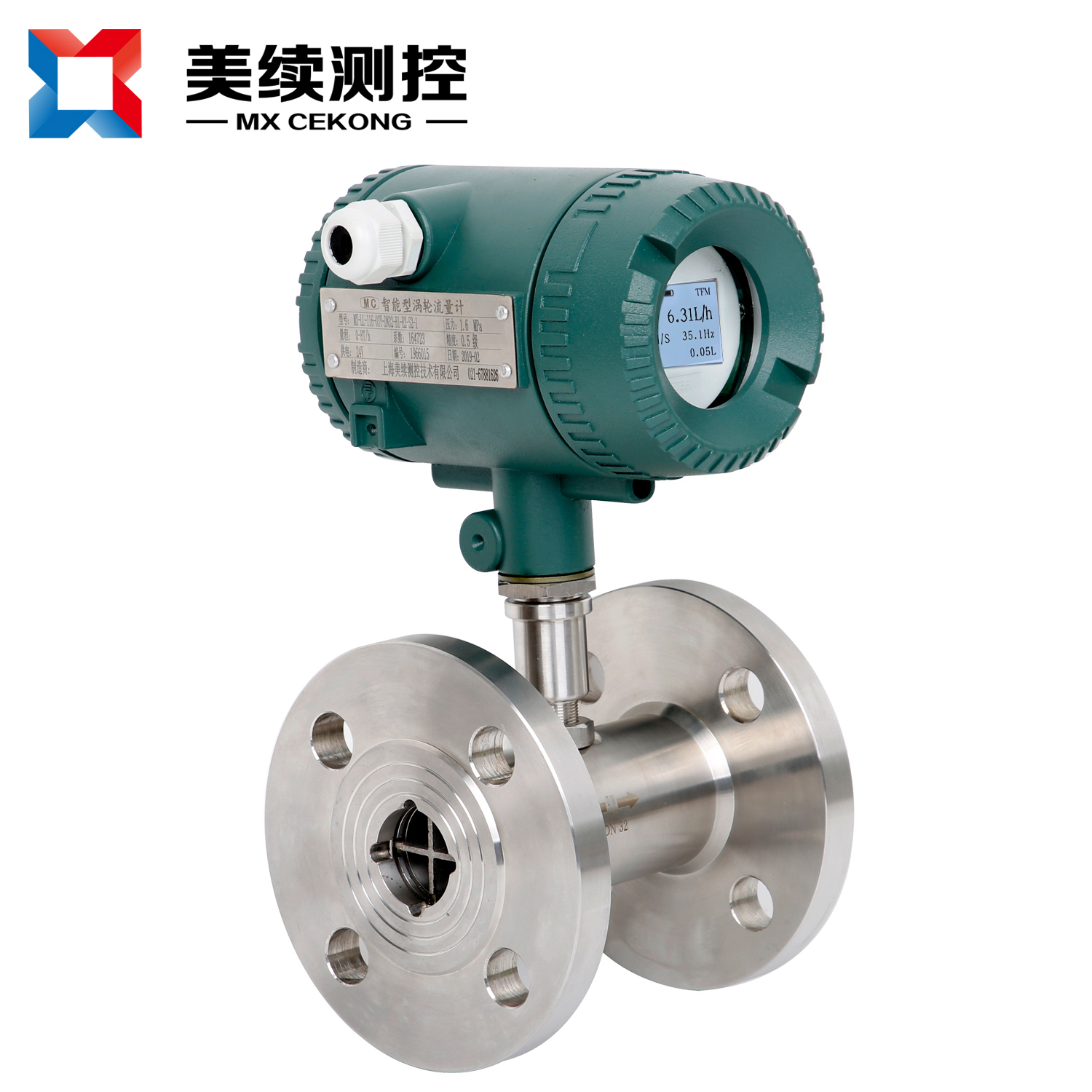

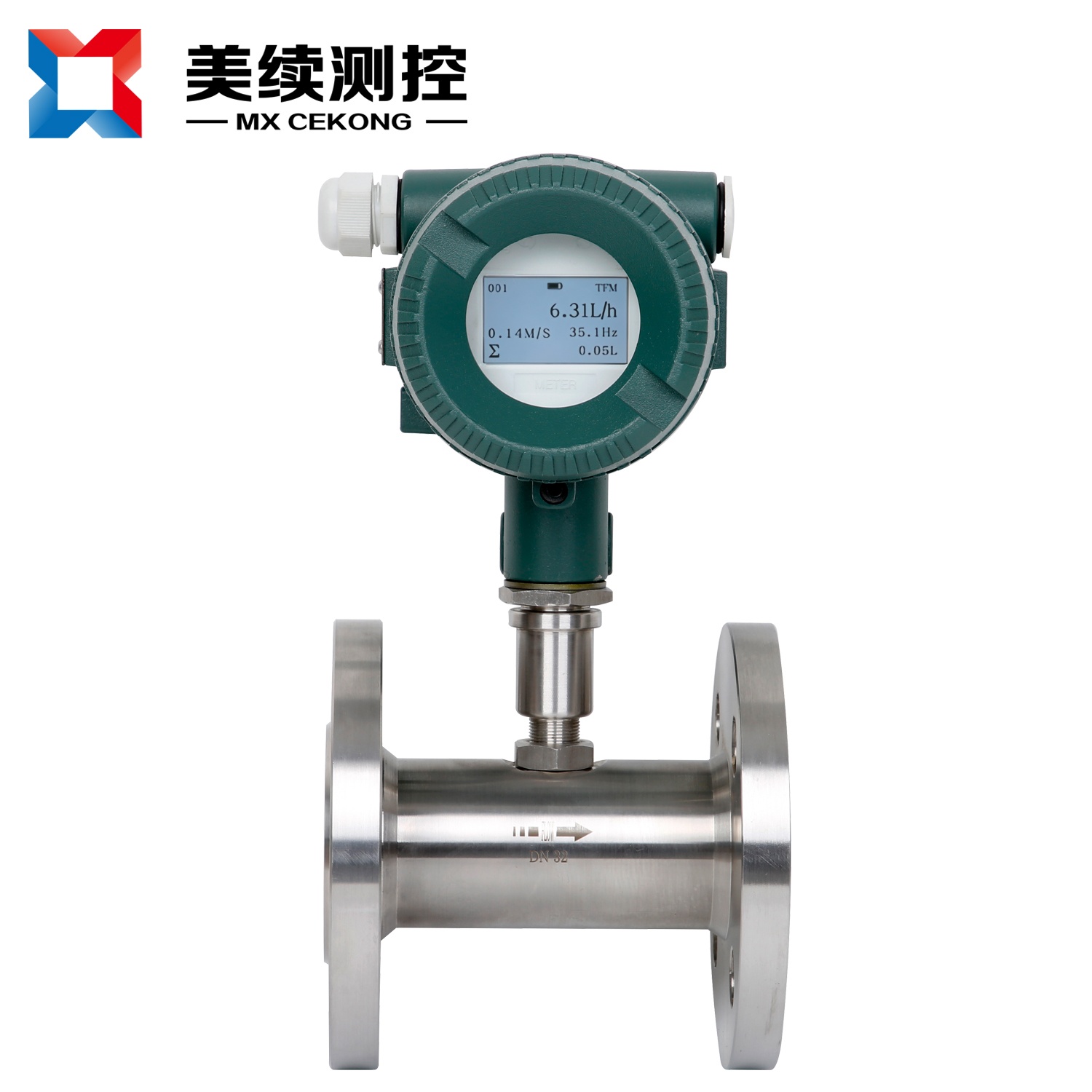

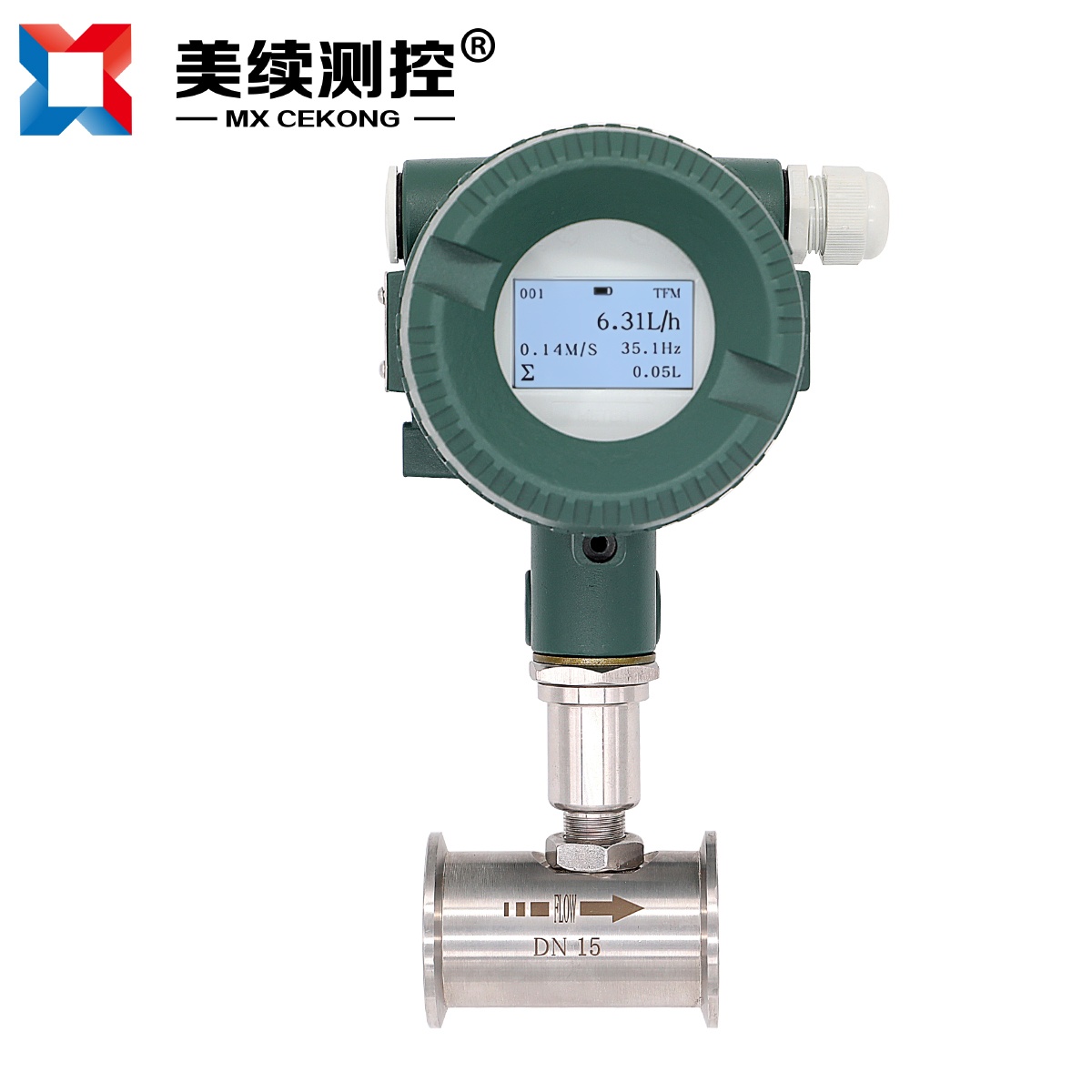

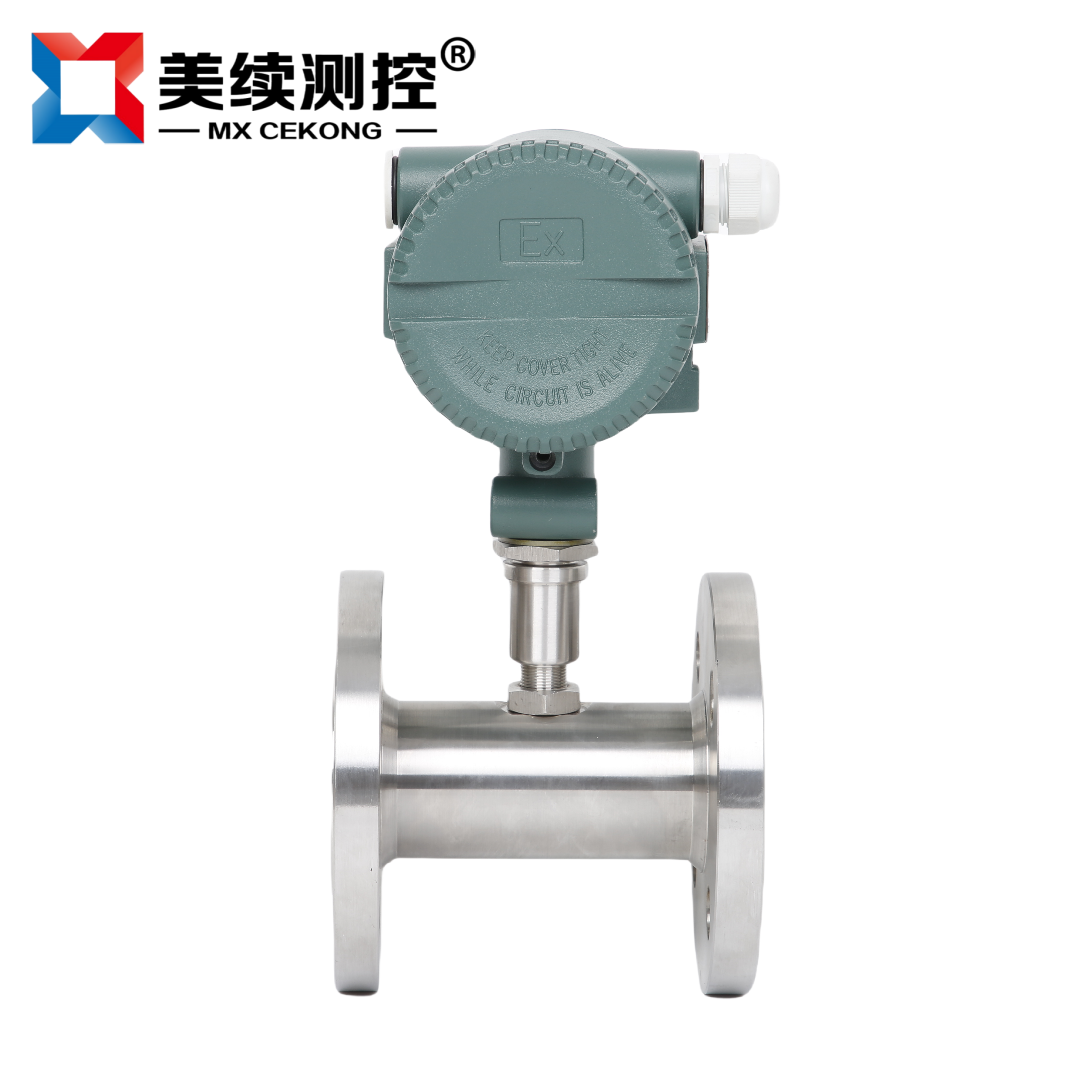

涡轮流量计MX-LL-116-03
上海美续涡轮流量计MX-LL-116-03系列-液体涡轮流量计采用涡轮进行测量。它先将流速转换为涡轮的转速,再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量,其输出信号为频率,易于数字化。图中感应线圈和永久磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时,磁路的磁阻发生变化,从而产生感应信号。信号经放大器放大和整形,送到计数器或频率计,显示总的积算流量。同时将脉冲频率经过频率-电压转换以指示瞬时流量。叶轮的转速正比于流量,叶轮的转数正比于流过的总量。


全国热线

400 6626 286

产品描述


   上海美续涡轮流量计MX-LL-116-03系列-液体涡轮流量计采用涡轮进行测量。它先将流速转换为涡轮的转速,再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量,其输出信号为频率,易于数字化。图中感应线圈和永久磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时,磁路的磁阻发生变化,从而产生感应信号。信号经放大器放大和整形,送到计数器或频率计,显示总的积算流量。同时将脉冲频率经过频率-电压转换以指示瞬时流量。叶轮的转速正比于流量,叶轮的转数正比于流过的总量。涡轮流量计的输出是频率调制式信号,不仅提高了检测电路的抗干扰性,而且简化了流量检测系统。它的量程比可达10:1,精度在±0.2%以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。液体涡轮流量计是一种精密流量测量仪表,与相应的流量积算仪表配套可用于测量液体的流量和总量。



上海美续涡轮流量计MX-LL-116-03系列涡轮流量计是吸取了国外流量仪表先进技术经过优化设计,具有结构简单轻巧、精确度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计。可用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al?O?、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-6㎡/s的液体,对于运动粘度大于5×10-6㎡/s的液体,可对流量计进行实液标定后使用。与具有特殊功能的显示仪表配套,还可以实现定量控制、超量报警等功能,广泛用于石油、化工、冶金、制药、科研等领域的计量、控制系统,是流量计量和节能的理想仪表

特殊优点

液体涡轮和电磁流量计的区别:电磁流量计只能测拥有导电率的介质,而涡轮流量计不需要。涡轮流量计的可以测纯水,油等非油严重腐蚀的介质。涡轮流量计比金属转子流量计的精度要高,也更加耐用。

应用领域

?石油化工、钢铁冶金
?给水排水、水利灌溉
?水处理、污水处理站(环保污水控制、化工污水、电镀污水)
?泥浆、矿浆、纸浆等流体
?蒸馏脱销工程系统
?造纸(纸浆)、泥浆、医药、食品等工农业的生产公司过程流量测量和控制

产品特点

?高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;
?重复性好,如经常校准或在线校准可得到极高的精确度,在贸易结算中是优先选用的流量计;
?范围度宽,中大口径可达1:20,小口径为1:10;
?结构紧凑轻巧,安装维护方便,流通能力大;
?适用高压测量,仪表表体上不必开孔,易制成高压型仪表

口径说明

测量范围及工作压力

公称通径(DN)mm流量范围(m³/h)连接方式公称压力(MPa)
0.2级0.5级1.0级
4  0.04~0.25螺纹连接10
6.3
6  0.1~0.6螺纹连接
10  0.2~1.2螺纹连接
151.2~40.6~60.4~6螺纹/法兰连接6.3
2.5
1.6
202~60.8~80.6~8螺纹/法兰连接
253~101.2~121.2~12螺纹/法兰连接
324~121.5~151~20螺纹/法兰连接
408~253~303~30螺纹/法兰连接
5012~405~505~50法兰连接2.5
1.6
6515~607~705~70法兰连接
8020~10016~10012~120法兰连接
10050~16025~16020~200法兰连接
12550~20030~25025~280法兰连接
150100~30050~30040~400法兰连接
200200~600100~60080~800法兰连接
250300~1000160~1000120~1200法兰连接
300 250~1600200~2000法兰连接

当流体流经传感器,推动管段内叶轮旋转,然后通过叶轮与信号检测器之间的磁耦合,将流体的流速转换为电脉冲信号输出,通过放大器放大整形并传输给显示仪表,即可达到对流体的体积流量或总量的测量目的。
在一定的流量范围内,脉冲频率f与流经传感器的液体的体积流量Q成正比,流量运算方程式为:Q=f/K
式中: f—脉冲频率
 K—传感器的仪表系数(1/L)由校验给出

参数规格


型号说明:MX-LL-116-03Y(一体式) MX-LL-116-03F(分体式)MX-LL-116-03D(电池供电)
公称直经:DN4、DN6、10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、
连接方式:法兰连接(B1);螺纹:外/内螺纹(B2);卡箍连接(B3);
环境温度:-20℃~+60℃
量程比值:1:10;1:15;1:20
精度范围:±0.2%(特殊定做C)、±0.5%(A)、±1%(B);   精度和流量口径选择有关系
本体材质:304不锈钢(F2);316L不锈钢(F3)
压力等级:P1等级40公斤=4MPA;P2等级16公斤=1.6MPA;P3等级10公斤=1MPA;P4等级6公斤=0.6MPA
工作温度:常规:-20℃-100℃(W1),高温范围:-20℃-150℃ (W2)
供电电源:24VDC供电(两线制)-(E1);电池供电 –(E2)。

信号输出:脉冲信号(S1);4~20mA电流输出(S2);4~20mA + RS485(S3);4~20mA+ HART协议(S4)
通讯功能:RS485通讯;HART协议
大气压力: 86KPa~106 KPa
防护等级:IP65(普通型代码1);IP68(特殊定做代码2)
相对湿度:5%~90%
传输距离:1KM
直管要求:直管段要求:气体(上游直管段应≥10DN,下游直管段应≥5DN)、液体(上游直管段应≥20DN,下游直管段应≥5DN)
显示方式:远传显示、现场显示


选型指南



型号通径连接方式精度本体材质压力温度供电信号防护等级
MX-LL-116-03Y  DN50法兰连接0.5%30416公斤0-100°24VDC4-20MAIP65
订货举例:MX-LL-116-03Y-DN50-B1-A-F2-P2-W1-E1-S2-1

特别提醒

如有不懂选型请咨询销售工程师,或者当地经销商。
公司名称:上海美续测控技术有限公司
办公地址:上海市松江区三新北路1800弄国家电子商务园24号楼3层
工厂地址:上海松江区光华路650号
联系电话:021-67881626
公司网址:www.shmxck.com  、详细说明请参照使用说明
