1.产品描述：

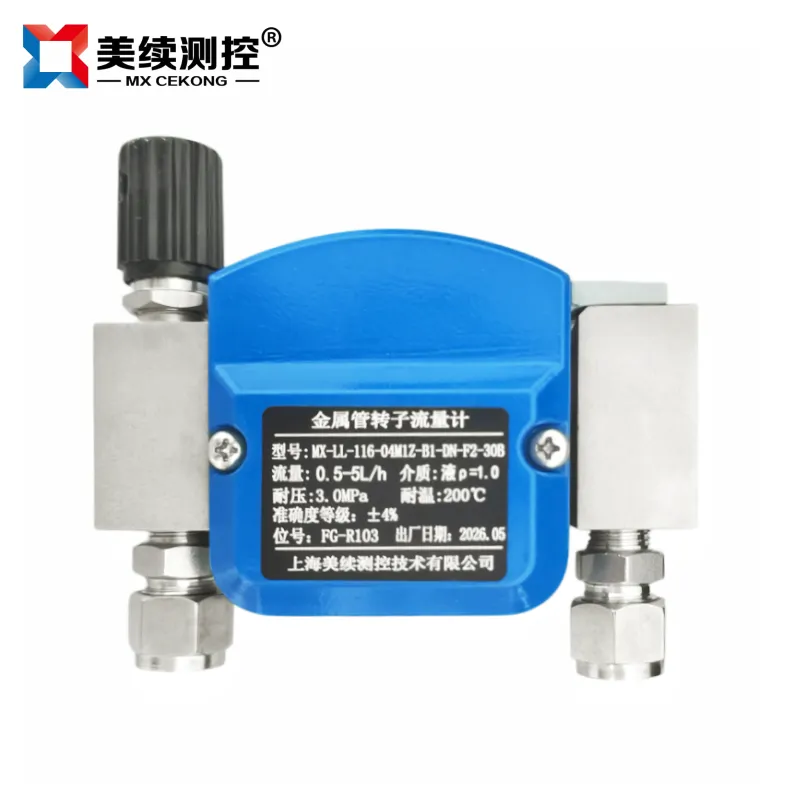

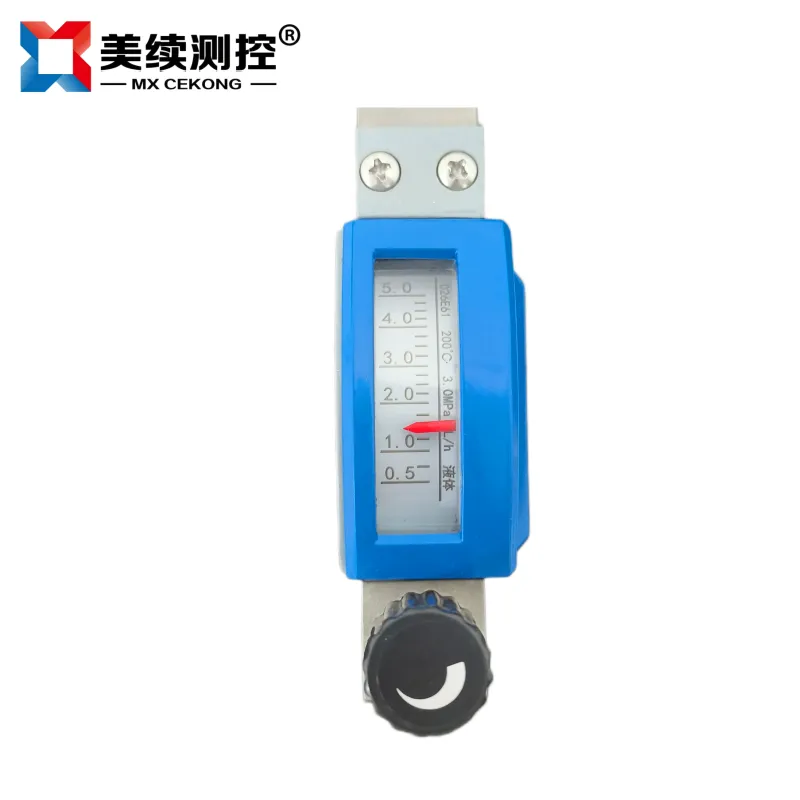

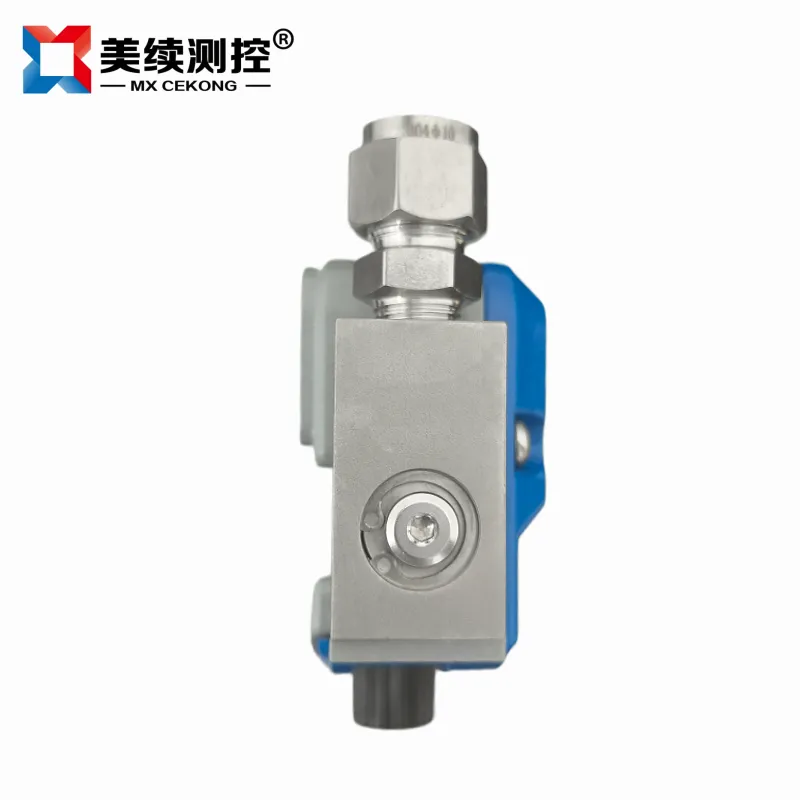

微小流量金属管浮子流量计MX-LL-116-04MIZ，主要用于测量液体或气体的微小流量。该流量计采用变面积式测量原理，通过浮子在锥形测量管内的位置变化来反映流量大小，具有结构紧凑、压损小、量程比大（可达10:1）的特点。
它适用于化工、制药、食品饮料、水处理及HVAC系统等对耐腐蚀、耐压、耐温有要求的场合。产品支持就地指示，部分型号可选配远传输出（如4~20mA）或报警功能，便于集成到自动化控制系统中。
2.特殊优点：
微小款金属浮子流量计和电磁流量计的区别：电磁流量计依赖法拉第电磁感应定律，而金属浮子流量计采用机械式变面积原理，通过浮子在锥形管内的位移反映流量，对介质导电性无要求，可覆盖气体、液体、蒸汽等更广泛场景。
3.应用领域：
☛石油化工、钢铁冶金
☛给水排水、水利灌溉
☛水处理、污水处理站(环保污水控制)
☛医药与食品行业、蒸馏脱销工程系统
4.产品特点：
☛适用于小口径和低流速介质流量测量工作可靠，维护量小，寿命长
☛采用全金属管体，非接触式磁耦合传动，无玻璃管易碎风险，工作可靠、维护量小且使用寿命长。
☛耐高温、高压，且接液材质可选不锈钢、哈氏合金等，能够从容应对强腐蚀性、不透明或混浊等复杂介质。
☛体积小巧、压损小，对前后直管段要求不高，支持垂直、水平等多种安装形式，适应狭小或复杂管路空间。
☛具备本安型或隔爆型防爆设计，适用于易燃易爆危险场合
☛可集成微调阀门，在测量流量的同时实现现场手动调节，实现“测量-调节”一体化，简化管路系统配置。
6.选型参数规格：
型号说明： | MX-LL-116-04MIZ-B1-DM-F2-308 |
公称直经： | DN6、DN10、DN15 |
连接方式： | 法兰连接； |
环境温度： | -20℃～+60℃； |
量程比值： | 1:10； 1:20 |
精度范围： | ±1%（A）特殊、±1.5%（B）； |
本体材质： | 304不锈钢（F2）；316L不锈钢（F3） |
压力等级： | 标准型为1.6MPa或4.0MPa，高压型可达16MPa或25MPa |
介质温度： | 标准：-80℃～ +200℃，高温：120℃～ 300℃ |
供电电源： | 24VDC供电(两线制)-（E1）；电池供电 –（E2）。 |
信号输出： | 4～20mA电流输出（S2）；4～20mA + RS485（S3）；4～20mA+ HART协议（S4） |
通讯功能： | RS485通讯；HART协议 |
防爆等级： | ExdIICT6 |
介质粘度： | DN15：η ＜ 5mPa.s；DN25：η ＜ 250mPa.s ； DN50 ～ DN150：η ＜ 300mPa.s |
电气接口： | M20*1.5、G1/2 |
接液材质： | 316L不锈钢或PTFE |
直管要求： | 直管段要求：液体（上游直管段应≥8DN，下游直管段应≥5DN） |
显示方式： | 远传显示、现场显示、LCD液晶显示屏 |
7.选型指南：
型号 | 流量 | 连接方式 | 精度 | 本体材质 | 温度 | 供电 | 信号 | 其他 | 其他 |
MX-LL-116-04MIZ | 0.5-5L | M20*1.5 | ±4% | 304 | 200℃ | 24VDC | 4-20MA | 无 | 无 |
订货举例： | MX-LL-116-04MIZ-B1-DM-F2-308 | ||||||||
8.特别提醒
如有不懂选型请咨询销售工程师，或者当地经销商。
