1.产品描述：

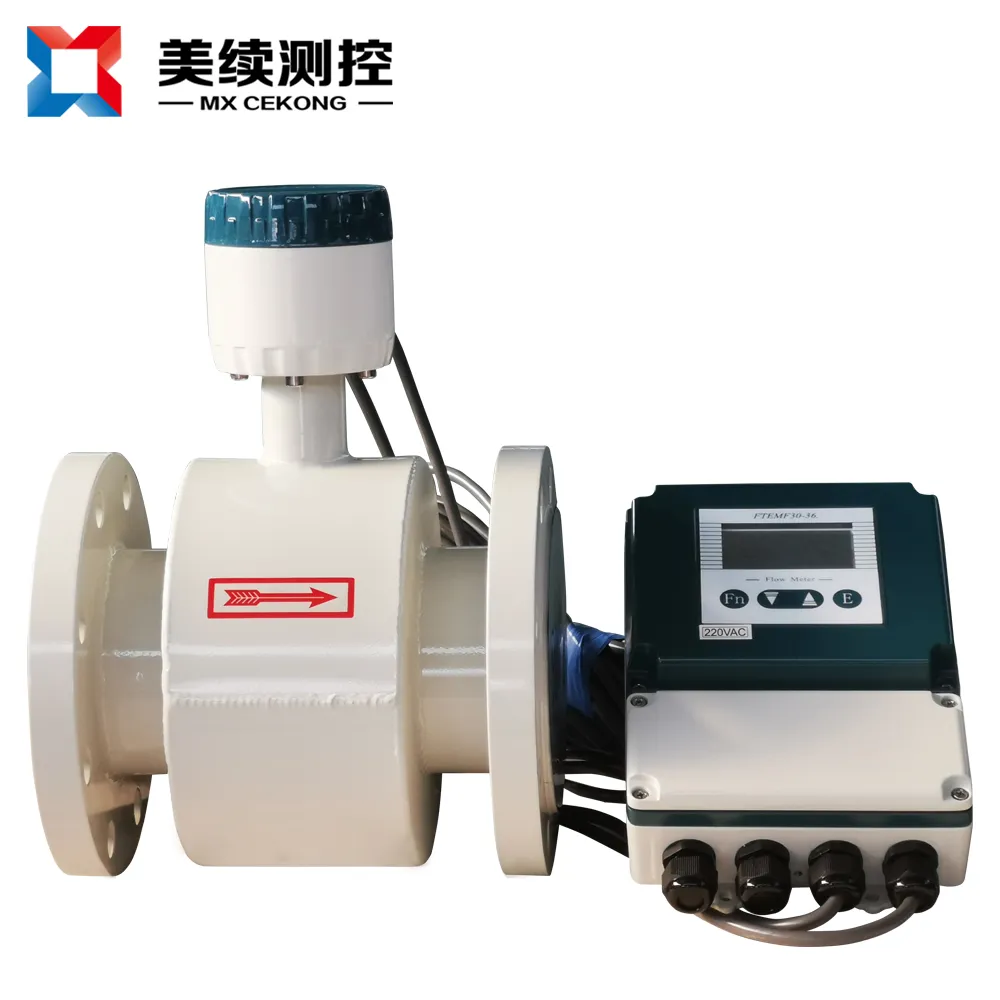

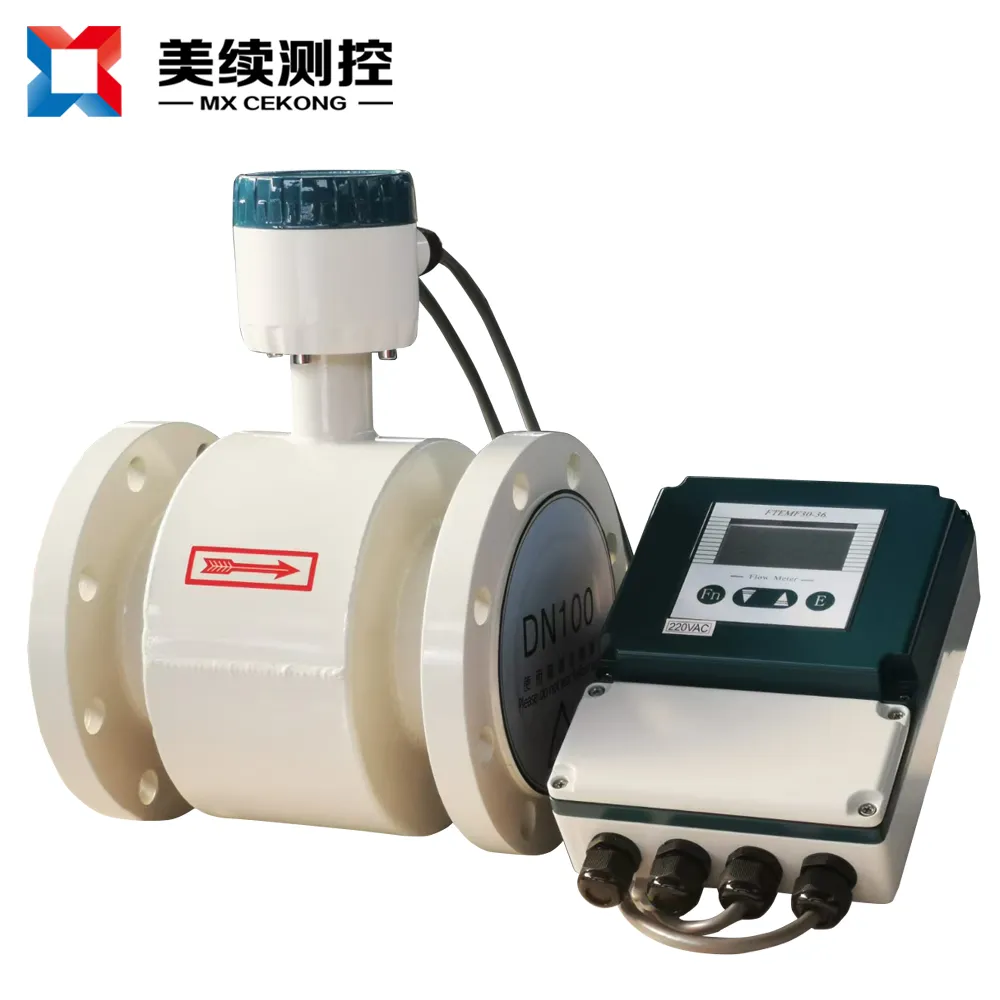

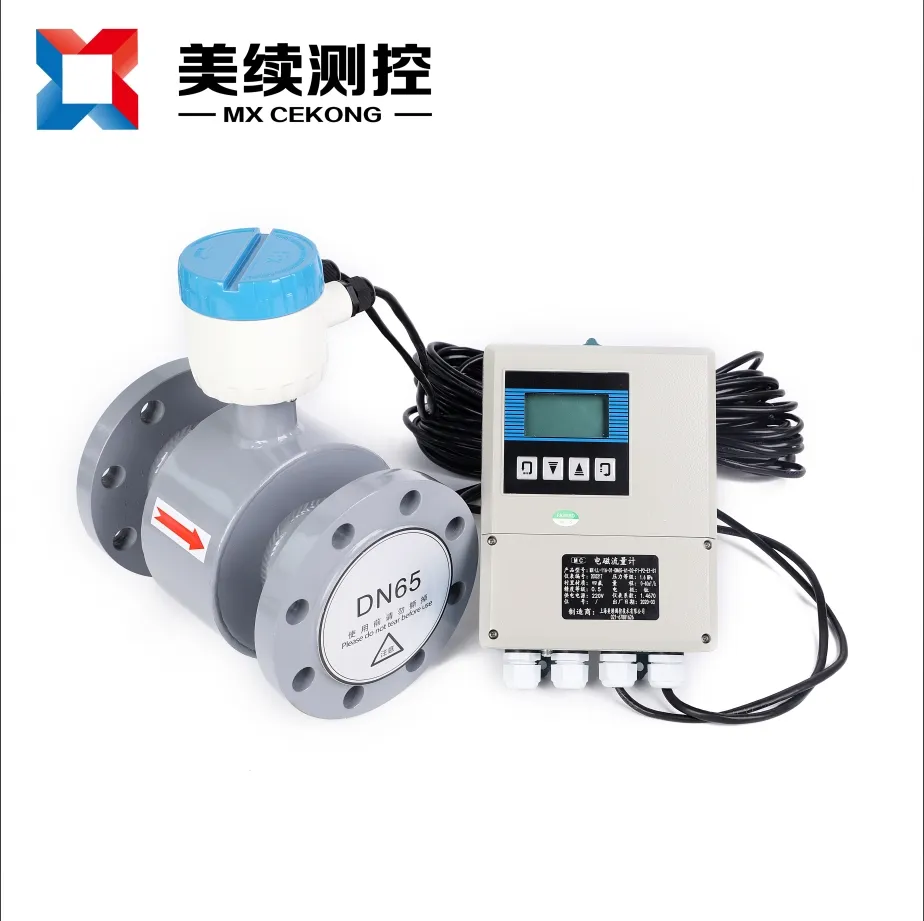

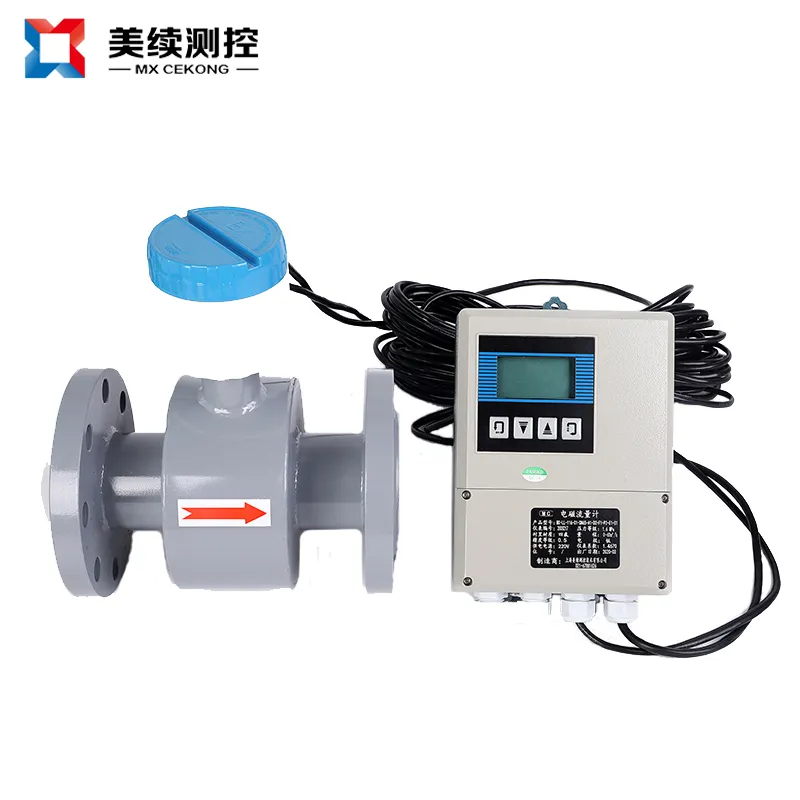

上海美续电磁流量计MX-LL-116E-01 系列电磁流量计（是在原有的MX-LL-116-01 版本上做了性能和外壳的全面升级）：其原理还是根据法拉第电磁感应定律（法拉第电磁感应定律：当导体在磁场中作切割磁力线运动时，在导体两端就会感应一个与磁场方向和导体运动方向相互垂直的感应电动势）进行流量测试的流量计。电磁流量计的优点是压损非常小，可测流量范围大。最大流量与最小流量的比值一般为 20：1 以上，适用的工业管径范围宽，最大可达 3m，输出信号和被测流量呈线性，精确度较高，可测量电导率≥5 μs/cm 的酸、碱盐溶液、水、污水、腐蚀性液体以及流量

2.应用领域：

☛石油化工、钢铁冶金

☛给水排水、水利灌溉☛蒸馏脱销工程系统

☛水处理、污水处理站(环保污水控制、化工污水、 电镀污水) ☛泥浆、矿浆、纸浆等流体

☛造纸(纸浆)、泥浆、医药、食品等工农业的生产公司过程流量测量和控制

3.产品特点：

☛不受流体密度，粘度，温度，压力和电导率变化的影响，线性测量原理能实现高精度测量☛测量管内无阻流及活动部件，压力损失小，因此不会造成额外的能量损失

☛高清晰度背光 LCD 显示，全汉字菜单操作，使用方便，操作简单，易学易懂

☛具有电导率测量功能，可以判断流量计是否空管，具有自检和诊断功能

☛ 内部计算器可分别显示正向累积流量，反向累积流量及瞬时流量

☛插入式电磁流量计，安装简单，可以不断流现场带压开孔，具有绝对的安装优势和价格优势☛安装要求低，前段直管要求大于 5D，后面直管长度大于 3D 即可（D 为仪表的内直径）

4.选型-口径说明：

电磁流量计口径的选择取决于被测流体管道的口径，和所测介质的流速，可参考口径选择表，尽量使得被测介质的常用流量在表格中的黄色字体区域。

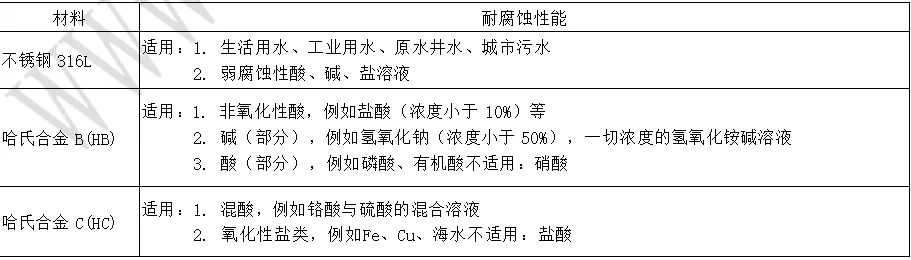

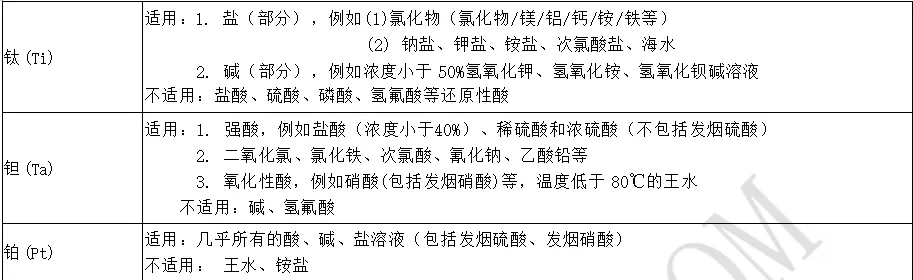

5.选型说明-电极材料：

电极用来得到流量的电信号，直接与所测介质接触，选择电极材料时需要考虑电极材料与被测介质的适应性，即需考虑电极材料的耐腐蚀性、钝化、磨损等

6.选型说明-接地环：

1.接地环用来将被测介质接地，提高电磁流量计测量的稳定性。但接地环需要与被测介质接触，存在被腐蚀和磨损的可能性，在使用一段时间后，需要进行更换。

2.上海美续测控电磁流量计一般都采用接地电极代替接地环，已经能达到比较好的接地效果，增加了使用的方便性和可靠性。

3.一些小口径的电磁流量计只有 2 个电极，用户需要配置双接地环。

接地环需要安装在准确的管道位置，以免影响被测介质的流场

电磁流量的测量准确度相当程度取决于传感器的接地效果

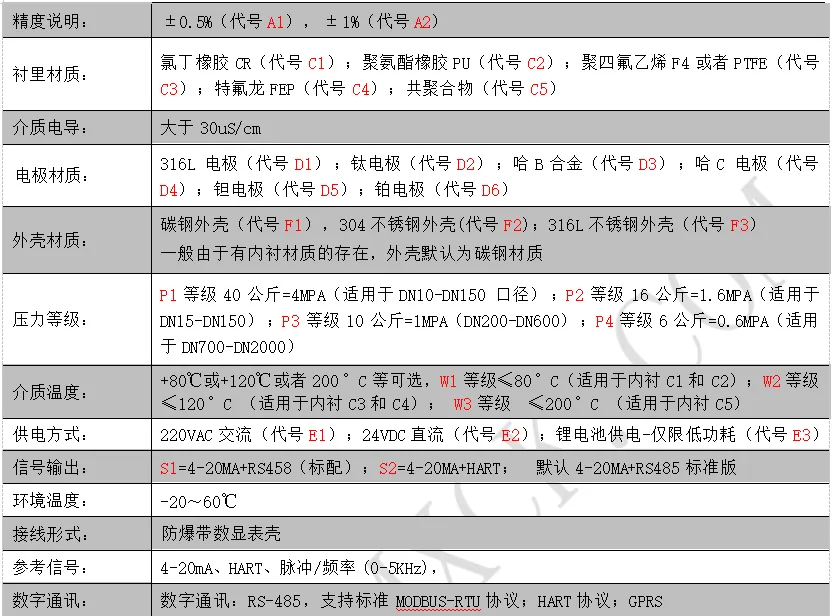

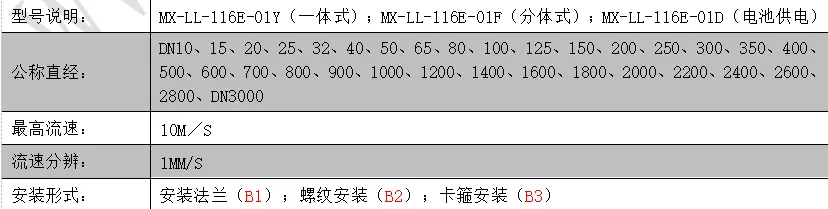

7.选型参数：

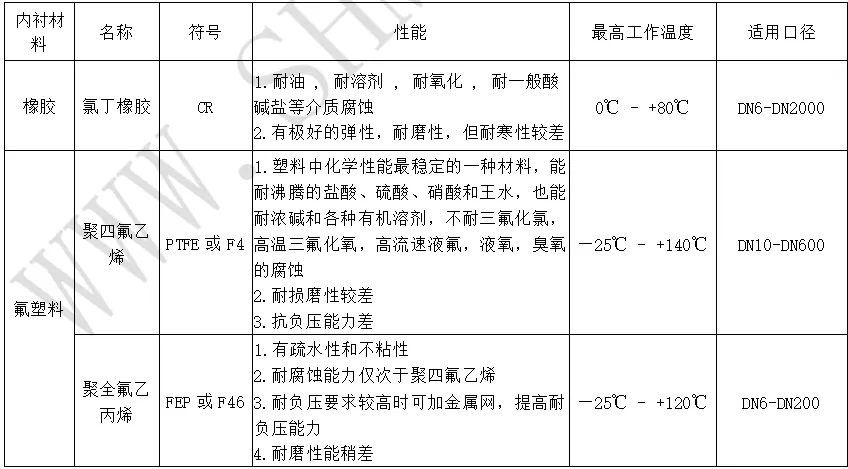

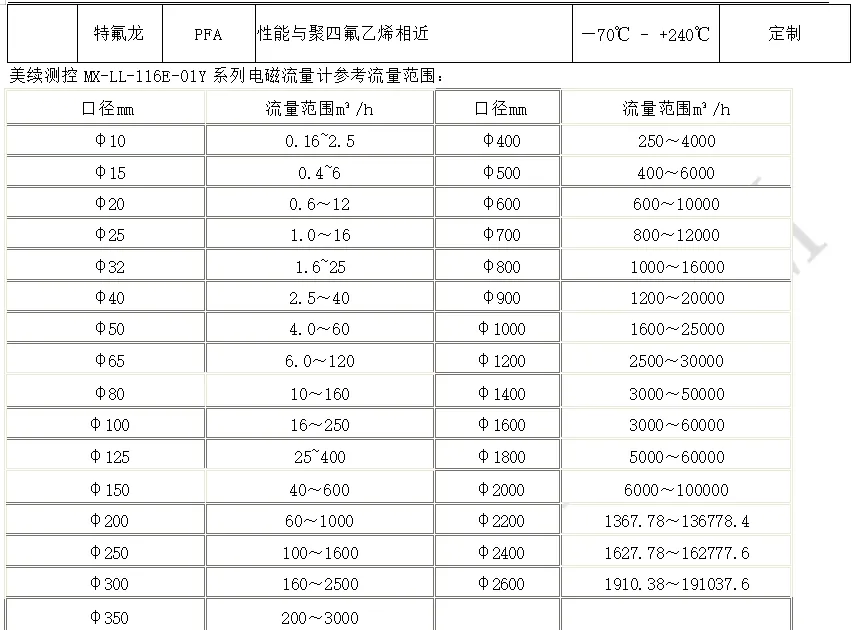

8.电磁流量计衬里材料详情：

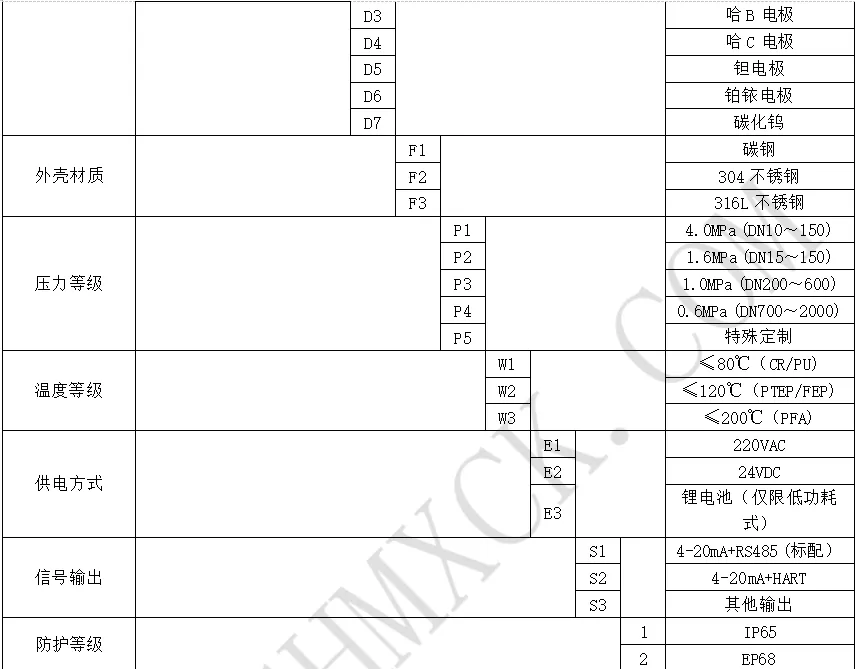

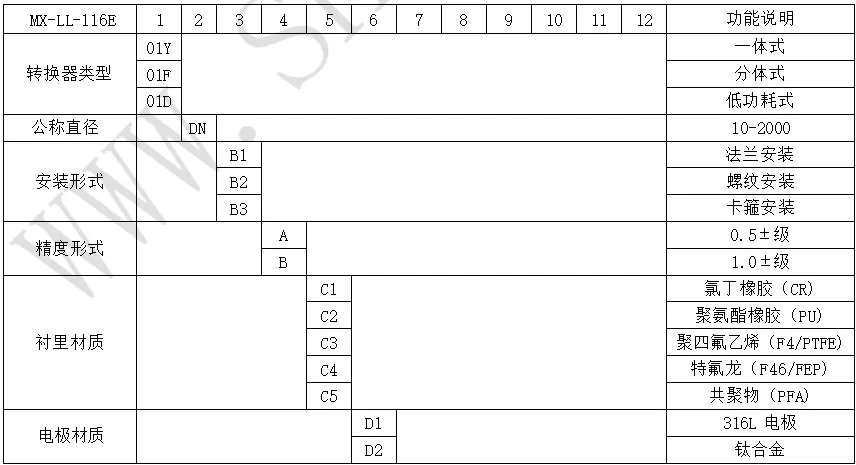

8.电磁流量计选型表：

10.选型指南：

11.特别提醒：

如有不懂选型请咨询销售工程师，或者当地经销商。设计：上海美阅物联网科技有限公司

生产：上海美续测控技术有限公司

办公地址：上海松江区小昆山镇国家经济开发区中德路 860 号 6 幢

联系电话：021-67881626    集团电话：400-6626-286

公司网址：www.shmxck.com  、详细说明请参照使用说明
