1.产品描述：

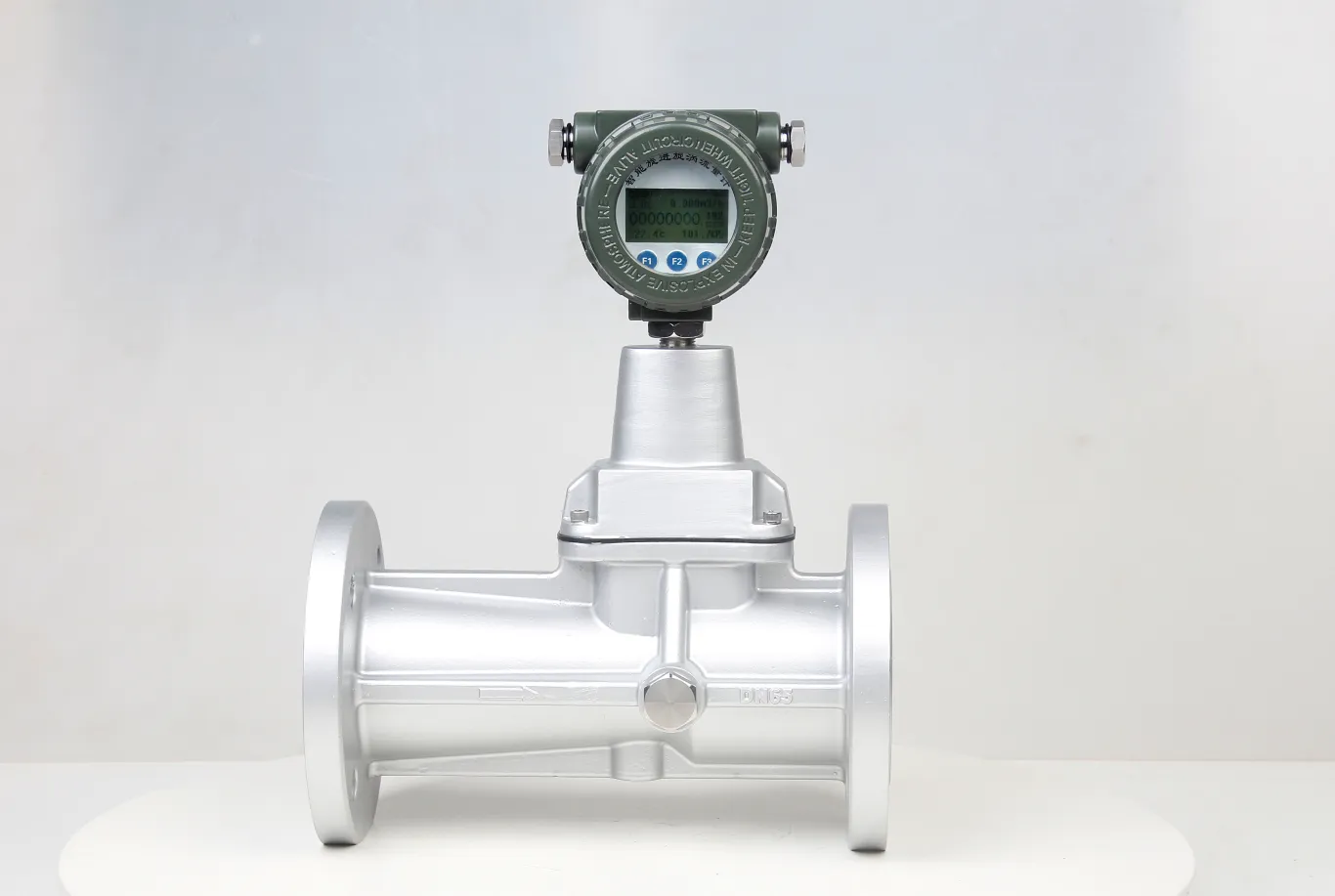

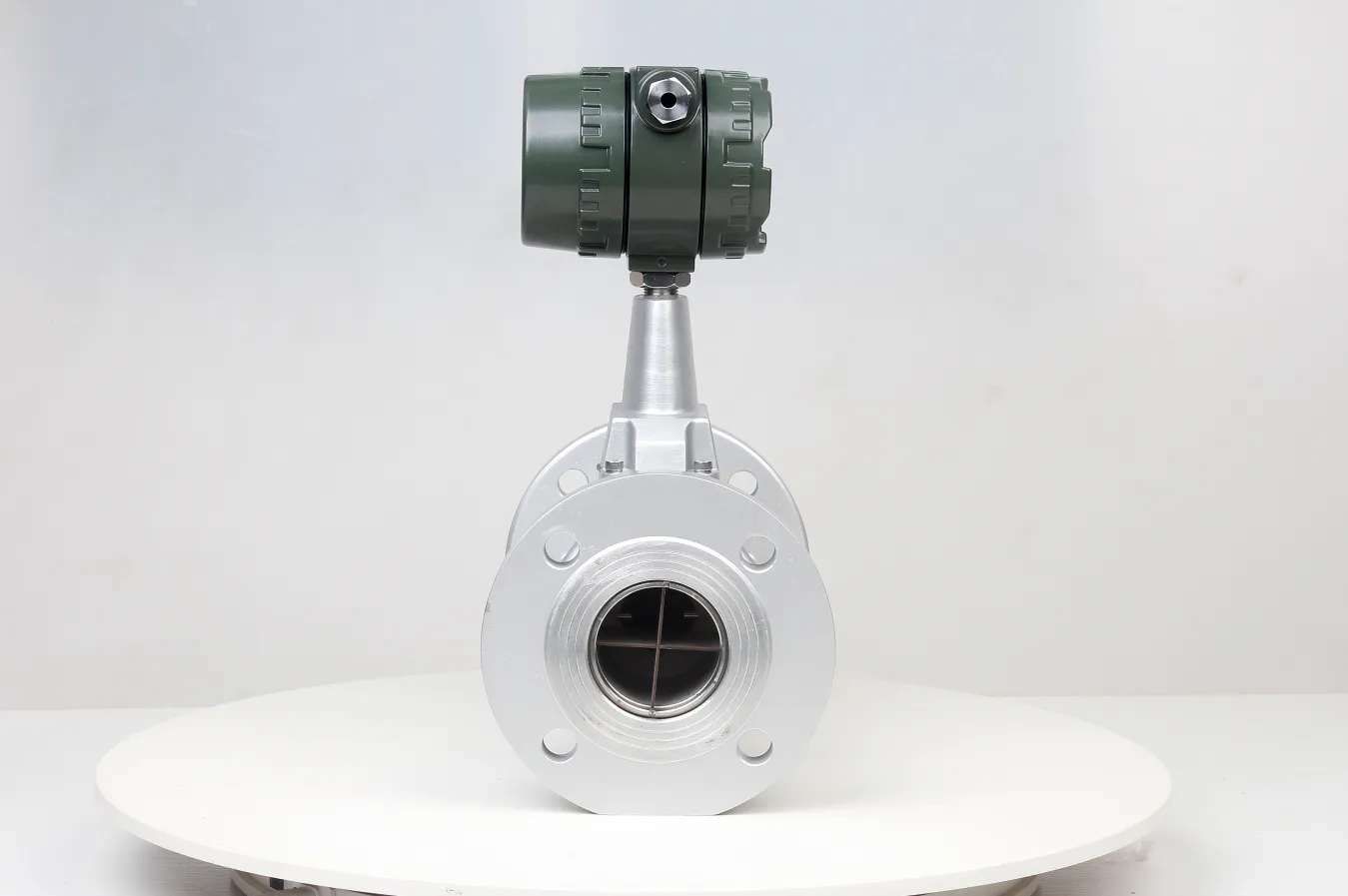

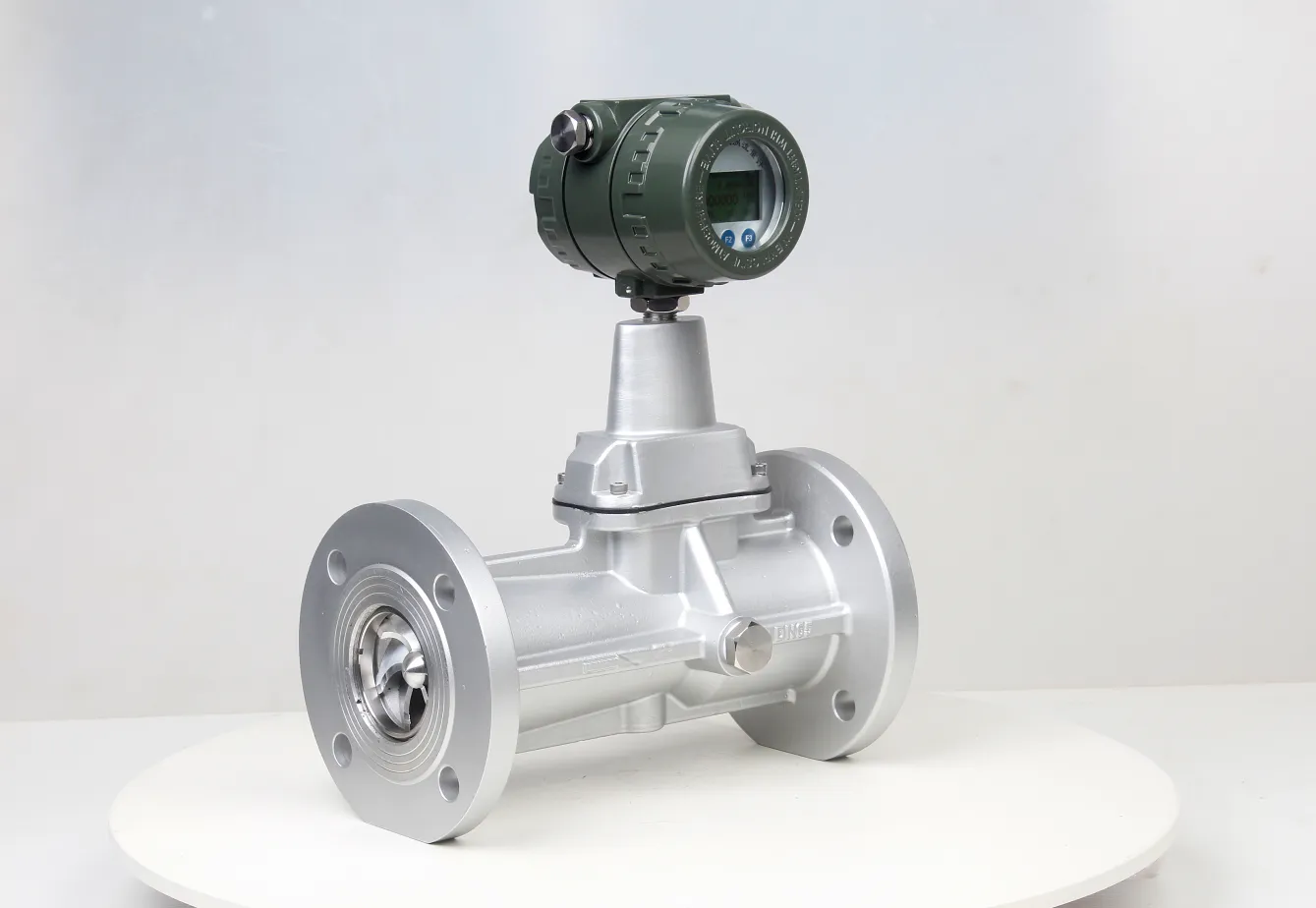

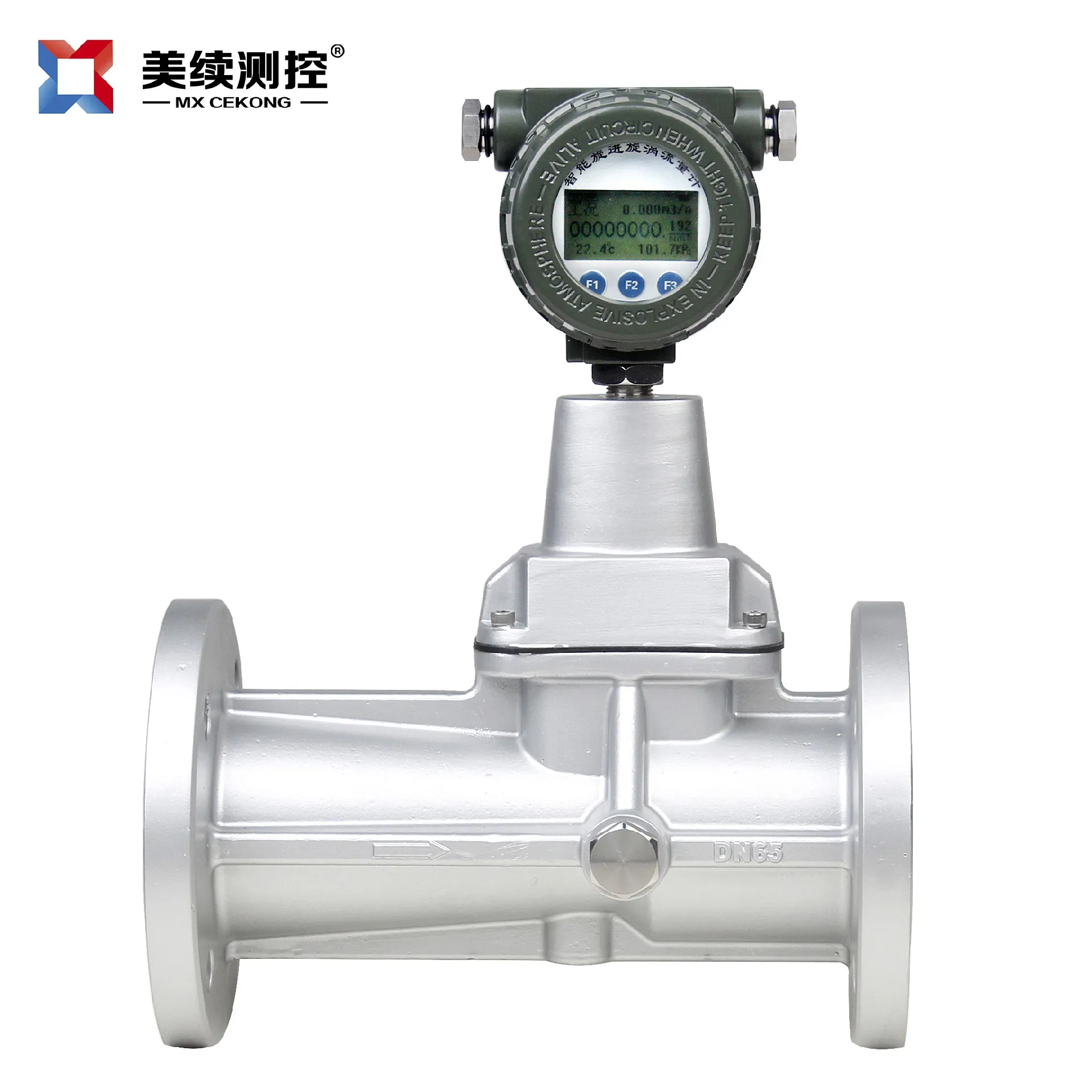

   上海美续MX-LL-116-018系列旋进涡轮流量计是一种基于流体振动原理的流量测量仪器，主要用于气体、蒸汽或液体的体积及质量流量监测。以下是其详细介绍旋进旋涡流量计主要由壳体、旋涡发生体、传感器、整流器和积算仪构成。当流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度，进而计算出流量。

2.应用领域：

☛石油、化工、电力、冶金、煤炭等行业

☛天然气、液化气、沼气、氮气、氧气、二氧化碳等多种气体

☛水处理、污水处理站(环保污水控制)

☛冷冻液、溶剂测量

☛制药浓缩设备、植物提取设备

3.产品特点：

☛精确度一般可达 ±1% R、±0.5% R，高精度型可达 ±0.2% R，短期重复性可达 0.05%~0.2%。

☛中大口径可达 1:20，小口径为 1:10，能适应不同流量工况。

☛采用数字信号处理技术，有效抑制管道振动、电磁干扰对测量的影响，且对直管段要求较低，仅需前 3D 后 1D 直管段。

☛内部无叶轮、轴承等易损件，从根本上避免了机械磨损导致的测量偏差，长期运行稳定性高，维护成本低。

☛内置温度和压力传感器，可实时补偿气体工况体积，直接输出标况流量，支持 4-20mA、RS485 通讯，兼容工业物联网平台。

☛约为孔板流量计的 1/4~1/2，是节能流量仪表。

4.结构示意图：

5流量对照：

6.参数规格：

7.选型指南：

8.特别提醒：

如有不懂选型请咨询销售工程师，或者当地经销商。
