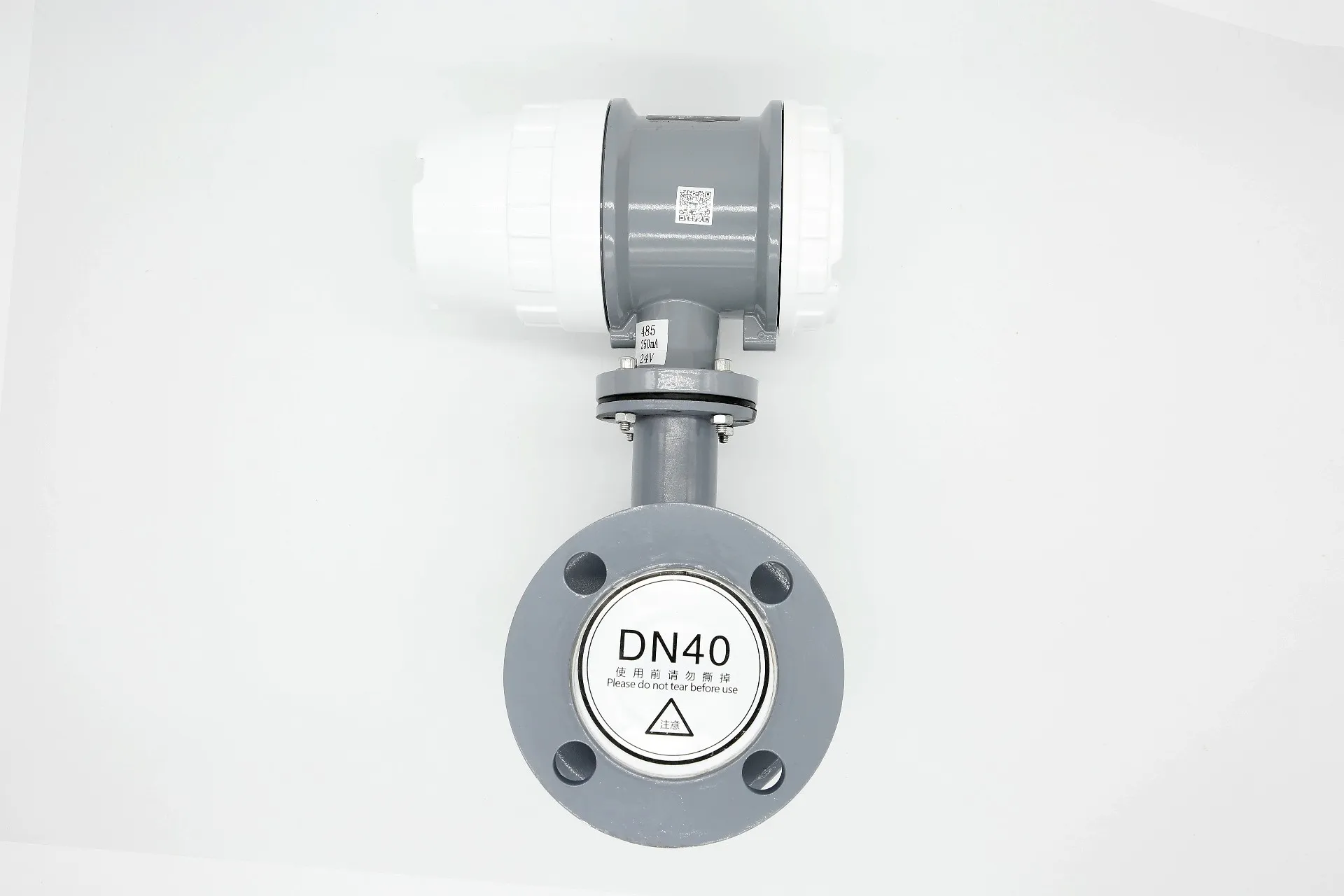

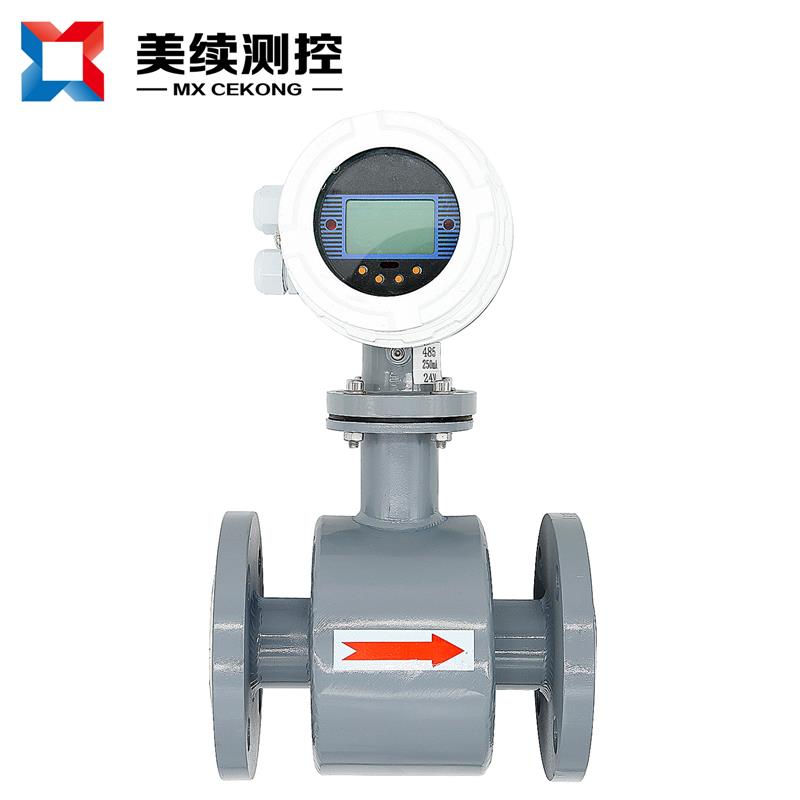

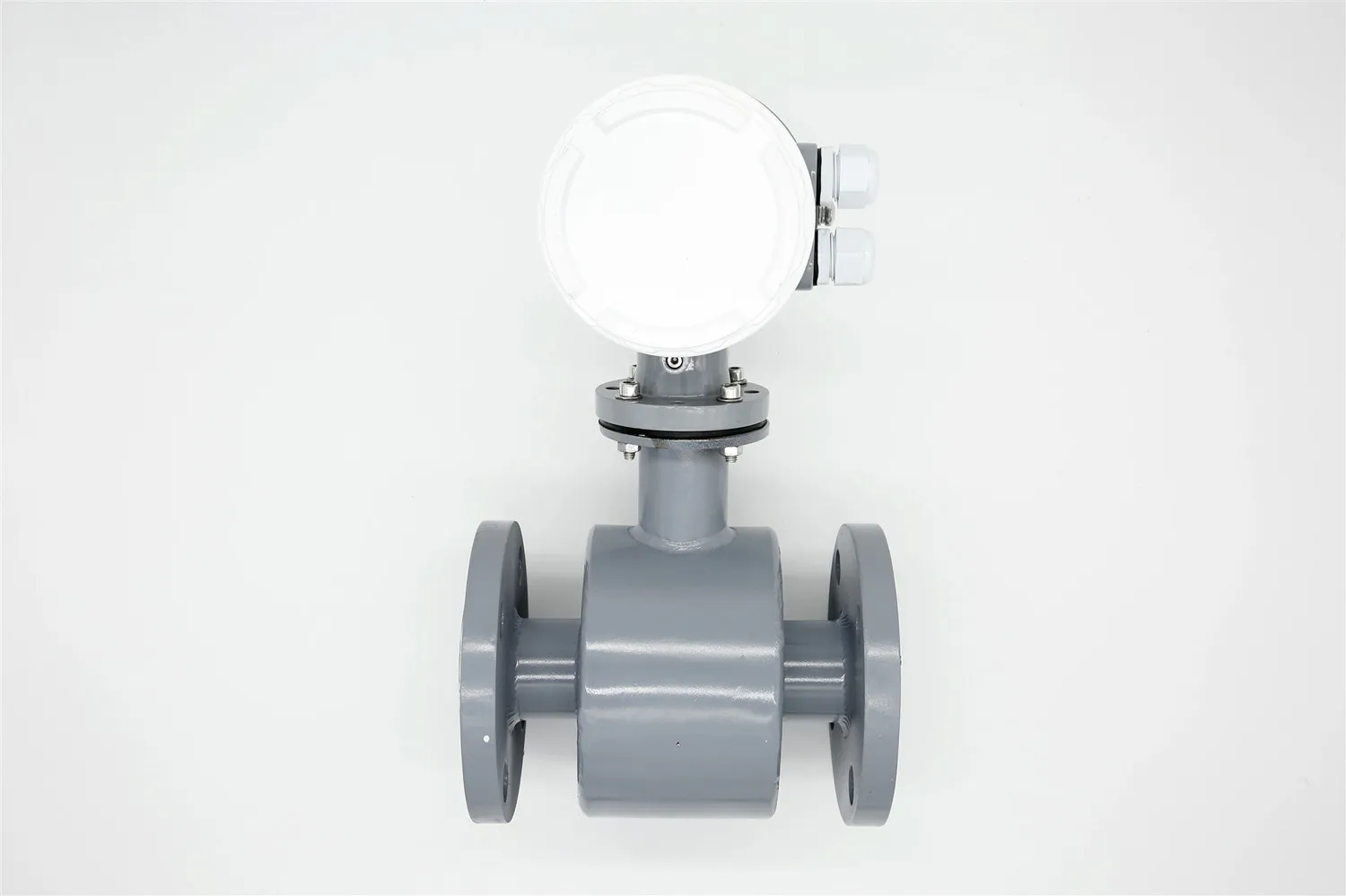

上海美续电磁流量计MX-LL-116-01系列电磁流量计（Electromagnetic Flowmeters，简称EMF）：根据法拉第电磁感应定律（法拉第电磁感应定律：当导体在磁场中作切割磁力线运动时，在导体两端就会感应一个与磁场方向和导体运动方向相互垂直的感应电动势）进行流量测试的流量计。电磁流量计的优点是压损非常小，可测流量范围大。最大流量与最小流量的比值一般为20：1以上，适用的工业管径范围宽，最大可达3m，输出信号和被测流量呈线性，精确度较高，可测量电导率≥5μs/cm的酸、碱盐溶液、水、污水、腐蚀性液体以及流量。

在线咨询

全国热线

400 6626 286

产品描述


应用领域

?石油化工、钢铁冶金
?给水排水、水利灌溉
?水处理、污水处理站(环保污水控制、化工污水、电镀污水)
?泥浆、矿浆、纸浆等流体
?蒸馏脱销工程系统
?造纸(纸浆)、泥浆、医药、食品等工农业的生产公司过程流量测量和控制

产品特点

?不受流体密度，粘度，温度，压力和电导率变化的影响，线性测量原理能实现高精度测量
?测量管内无阻流及活动部件，压力损失小，因此不会造成额外的能量损失
?高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂
?具有电导率测量功能，可以判断流量计是否空管，具有自检和诊断功能
?内部计算器可分别显示正向累积流量，反向累积流量及瞬时流量
?插入式电磁流量计，安装简单，可以不断流现场带压开孔，具有绝对的安装优势和价格优势
?安装要求低，前段直管要求大于5D，后面直管长度大于3D即可（D为仪表的内直径）

选型说明

电磁流量计口径的选择取决于被测流体管道的口径，和所测介质的流速，可参考口径选择表，尽量使得被测介质的常用流量在表格中的黄色字体区域。

口径DN	对应刻度流量(m3/h)
(mm)	对应刻度流量(m3/h)
V(m/s)	0.57	0.68	0.9	1.1	1.4	1.7	2.3	2.8	3.4	4.5	5.7	6.8	9.1
25	1	1.2	1.6	2	2.5	3	4	5	6	8	10	12	16
32	1.6	2	2.5	3	4	5	6	8	10	12	16	20	25
40	2.5	3	4	5	6	8	10	12	16	20	25	30	40
50	4	5	6	8	10	12	16	20	25	30	40	50	60
65	6	8	10	12	16	20	25	30	40	50	60	80	100	120
80	10	12	16	20	25	30	40	50	60	80	100	120	160
100	16	20	25	30	40	50	60	80	100	120	160	200	250
125	25	30	40	50	60	80	100	120	160	200	250	300	400
150	40	50	60	80	100	120	160	200	250	300	400	500	600
200	60	80	100	120	160	200	250	300	400	500	600	800	1000
250	100	120	160	200	250	300	400	500	600	800	1000	1200
300	160	200	250	300	400	500	600	800	1000	1200	1600	2000
400	250	300	400	500	600	800	1000	1200	1600	2000	2500	3000
450	300	400	500	600	800	1000	1200	1600	2000	2500	3000

注：1.表中流量/流速数据为近似值，黄色区域为推荐的流量计测量流量/流速。
2.流速流量换算公式：流速v=354×流量q/D²
式中:q - m³/h，v - m/s，D(DN)- mm

电极材料

电极用来得到流量的电信号，直接与所测介质接触，选择电极材料时需要考虑电极材料与被测介质的适应性，即需考虑电极材料的耐腐蚀性、钝化、磨损等

材料	耐腐蚀性能
不锈钢316L	适用：1. 生活用水、工业用水、原水井水、城市污水 2. 弱腐蚀性酸、碱、盐溶液
哈氏合金B(HB)	适用：1. 非氧化性酸，例如盐酸（浓度小于10%）等 2. 碱（部分），例如氢氧化钠（浓度小于50%），一切浓度的氢氧化铵碱溶液 3. 酸（部分），例如磷酸、有机酸不适用：硝酸
哈氏合金C(HC)	适用：1. 混酸，例如铬酸与硫酸的混合溶液 2. 氧化性盐类，例如Fe、Cu、海水不适用：盐酸
钛(Ti)	适用：1. 盐（部分），例如(1)氯化物（氯化物/镁/铝/钙/铵/铁等） (2) 钠盐、钾盐、铵盐、次氯酸盐、海水 2. 碱（部分），例如浓度小于50%氢氧化钾、氢氧化铵、氢氧化钡碱溶液不适用：盐酸、硫酸、磷酸、氢氟酸等还原性酸
钽(Ta)	适用：1. 强酸，例如盐酸（浓度小于40%）、稀硫酸和浓硫酸（不包括发烟硫酸） 2. 二氧化氯、氯化铁、次氯酸、氰化钠、乙酸铅等 3. 氧化性酸，例如硝酸(包括发烟硝酸)等，温度低于80℃的王水不适用：碱、氢氟酸
铂(Pt)	适用：几乎所有的酸、碱、盐溶液（包括发烟硫酸、发烟硝酸）不适用：王水、铵盐

接地环

1.接地环用来将被测介质接地，提高电磁流量计测量的稳定性。但接地环需要与被测介质接触，存在被腐蚀和磨损的可能性，在使用一段时间后，需要进行更换。
2.上海美续测控电磁流量计一般都采用接地电极代替接地环，已经能达到比较好的接地效果，增加了使用的方便性和可靠性。
3.一些小口径的电磁流量计只有2个电极，用户需要配置双接地环。
接地环需要安装在准确的管道位置，以免影响被测介质的流场
电磁流量的测量准确度相当程度取决于传感器的接地效果

参数规格

型号说明：	CY-LL-116-01Y（一体式）； CY-LL-116-01F（分体式）；CY-LL-116-01D（电池供电）
公称直经：	DN10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、DN3000
最高流速：	10M／S
流速分辨：	1MM/S
安装形式：	安装法兰（B1）；螺纹安装（B2）；卡箍安装（B3）
精度说明：	±0.5%（代号A1），±1%（代号A2）
衬里材质：	氯丁橡胶CR（代号C1）；聚氨酯橡胶PU（代号C2）；聚四氟乙烯F4或者PTFE（代号C3）；特氟龙FEP（代号C4）；共聚合物（代号C5）
介质电导：	大于30uS/cm
电极材质：	316L电极（代号D1）；钛电极（代号D2）；哈B合金（代号D3）；哈C电极（代号D4）；钽电极（代号D5）；铂电极（代号D6）
外壳材质：	碳钢外壳（代号F1），304不锈钢外壳(代号F2)；316L不锈钢外壳（代号F3）
外壳材质：	一般由于有内衬材质的存在，外壳默认为碳钢材质
压力等级：	P1等级40公斤=4MPA（适用于DN10-DN150口径）；P2等级16公斤=1.6MPA（适用于DN15-DN150）；P3等级10公斤=1MPA（DN200-DN600）；P4等级6公斤=0.6MPA（适用于DN700-DN2000）
介质温度：	+80℃或+120℃或者200°C等可选，W1等级≤80°C（适用于内衬C1和C2）；W2等级 ≤120°C （适用于内衬C3和C4）； W3等级 ≤200°C （适用于内衬C5）
供电方式：	220VAC交流（代号E1）；24VDC直流（代号E2）；锂电池供电-仅限低功耗（代号E3）
信号输出：	S1=4-20MA+RS458（标配）；S2=4-20MA+HART；默认4-20MA+RS485标准版
环境温度：	-20～60℃
接线形式：	防爆带数显表壳
参考信号：	4-20mA、HART、脉冲/频率(0-5KHz)，
数字通讯：	数字通讯：RS-485，支持标准MODBUS-RTU协议；HART协议；GPRS

材料详情

内衬材料	名称	符号	性能	最高工作温度	适用口径
橡胶	氯丁橡胶	CR	1.耐油 , 耐溶剂 , 耐氧化 , 耐一般酸碱盐等介质腐蚀 2.有极好的弹性，耐磨性，但耐寒性较差	0℃ - +80℃	DN6-DN2000
氟塑料	聚四氟乙烯	PTFE或F4	1.塑料中化学性能最稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂，不耐三氟化氯，高温三氟化氧，高流速液氟，液氧，臭氧的腐蚀 2.耐损磨性较差 3.抗负压能力差	—25℃ - +140℃	DN10-DN600
	聚全氟乙丙烯	FEP或F46	1.有疏水性和不粘性 2.耐腐蚀能力仅次于聚四氟乙烯 3.耐负压要求较高时可加金属网，提高耐负压能力 4.耐磨性能稍差	—25℃ - +120℃	DN6-DN200
	特氟龙	PFA	性能与聚四氟乙烯相近	—70℃ - +240℃	定制

美续测控MX-LL-116-01Y系列电磁流量计参考流量范围：

口径mm	流量范围m³/h	口径mm	流量范围m³/h
φ10	0.16~2.5	φ400	250～4000
φ15	0.4~6	φ500	400～6000
φ20	0.6～12	φ600	600～10000
φ25	1.0～16	φ700	800～12000
φ32	1.6~25	φ800	1000～16000
φ40	2.5～40	φ900	1200～20000
φ50	4.0～60	φ1000	1600～25000
φ65	6.0～120	φ1200	2500～30000
φ80	10～160	φ1400	3000～50000
φ100	16～250	φ1600	3000～60000
φ125	25~400	φ1800	5000～60000
φ150	40～600	φ2000	6000～100000
φ200	60～1000	φ2200	1367.78～136778.4
φ250	100～1600	φ2400	1627.78～162777.6
φ300	160～2500	φ2600	1910.38～191037.6
φ350	200～3000

9.电磁流量计选型表：

MX-LL-116

功能说明

转换器类型

01Y

一体式

01F

分体式

01D

低功耗式

公称直径

10-2000

安装形式

法兰安装

螺纹安装

卡箍安装

精度形式

0.5±级

1.0±级

衬里材质

氯丁橡胶（CR)

聚氨酯橡胶（PU)

聚四氟乙烯（F4/PTFE)

特氟龙（F46/FEP)

共聚物（PFA)

电极材质

316L电极

钛合金

哈B电极

哈C电极

钽电极

铂铱电极

碳化钨

外壳材质

碳钢

304不锈钢

316L不锈钢

压力等级

4.0MPa(DN10～150)

1.6MPa(DN15～150)

1.0MPa(DN200～600)

0.6MPa(DN700～2000)

特殊定制

温度等级

≤80℃（CR/PU)

≤120℃（PTEP/FEP)

≤200℃（PFA)

供电方式

220VAC

24VAC

锂电池（仅限低功耗式）

信号输出

4-20mA+RS485(标配）

4-20mA+HART

其他输出

防护等级

IP65

EP68

选型指南

型号	通径	精度	内衬材质	电极材质	外壳材质	压力	温度	供电	输出
MX-LL-116-01Y	DN50	0.5%	聚四氟乙烯	316L电极	碳钢	16公斤	0-80°	24VDC	4-20MA
订货举例：	MX-LL-116-01Y-DN50-A1-C3-D1-F1-P2-W1-E2-S1
