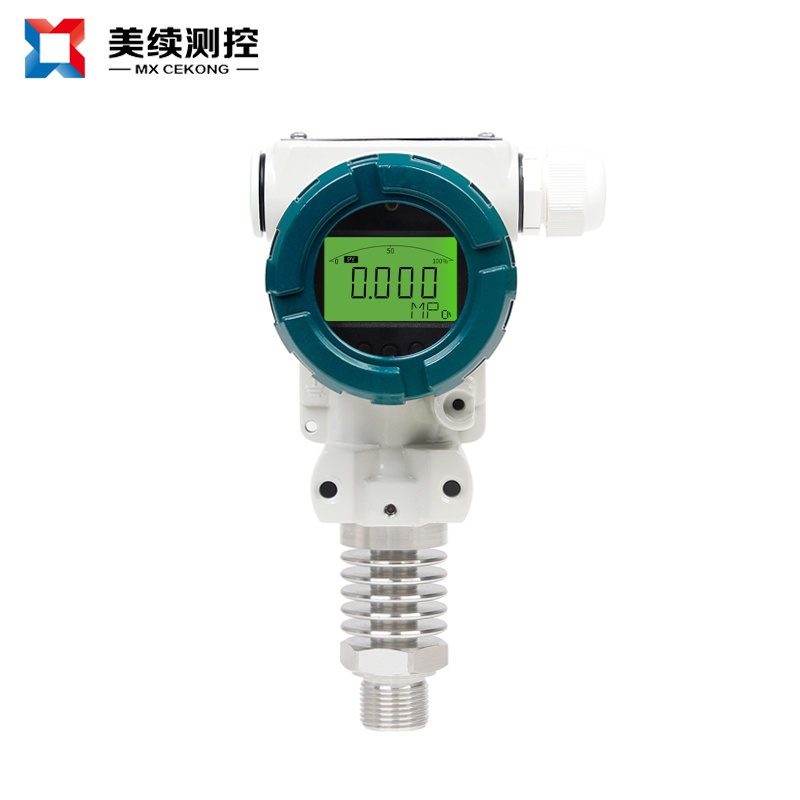

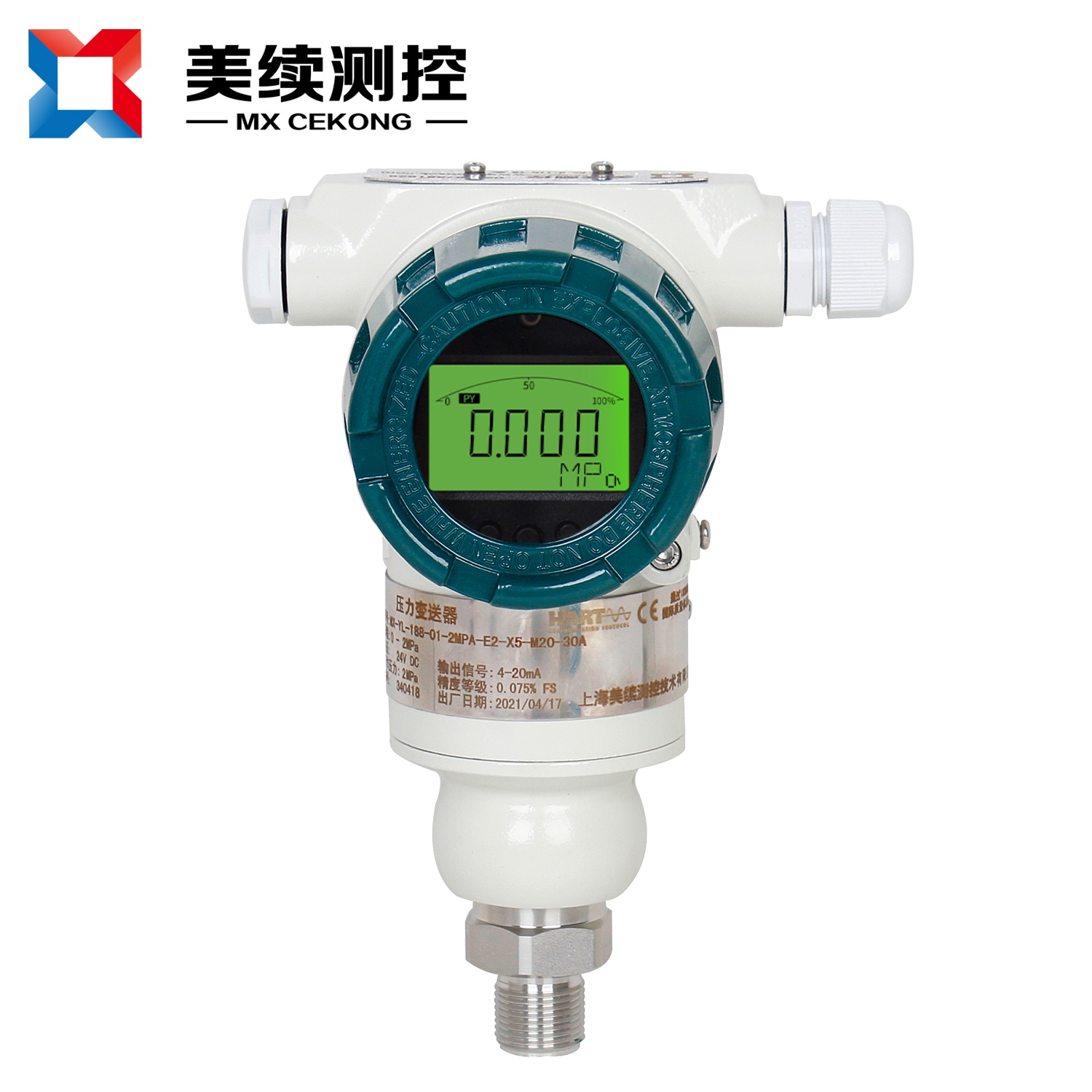

MX-YL-05数显型压力变送器，该系列产品采用我司自主研发生产的高性能扩散硅芯体封装。外壳为特殊防爆壳体，可以带内置电池供电和外置24VDC两线制供电。采用压阻式传感器芯体，壳体为不锈钢外壳，外壳防护等级为IP65。应用于液压、油田，矿井，化工，电力，锅炉，天然气等自动化领域的流体压力测量与控制。可带LCD显示，耐腐蚀，宽范围温度补偿、良好的线性、有反极性保护、瞬间过电流、过电压和抗干扰保护措施，拥有良好的防护等级。因为其出色的性价比，深受广大消费者喜爱。

在线咨询

全国热线

400 6626 286

产品描述

MX-YL-05数显型压力变送器，该系列产品采用我司自主研发生产的高性能扩散硅芯体封装。外壳为特殊防爆壳体，可以带内置电池供电和外置24VDC两线制供电，采用压阻式传感器芯体，壳体为不锈钢外壳，外壳防护等级为IP65。应用于液压、油田，矿井，化工，电力，锅炉，天然气等自动化领域的流体压力测量与控制。可带LCD显示，耐腐蚀，宽范围温度补偿、良好的线性、有反极性保护、瞬间过电流、过电压和抗干扰保护措施，拥有良好的防护等级。因为其出色的性价比，深受广大消费者喜爱。

应用领域

?液压测量、压机锻压行业
?水力电力、水处理行业
?石油化工、油气运输
?天然气等自动化领域的流体压力测量与控制。
?制药萃取、废水处理
?船舶、水煤浆锅炉设备、蒸汽锅炉

产品特点

?不锈钢电子壳体
?本质安全防爆、可带LCD显示
?外壳防护等级为IP65
?宽范围温度补偿、良好的线性
?-100KPA至0….1600bar压力范围的测量
?多种工业标准信号输出可选
?多种压力接口可选择
?操作简单、清零方便
?抗振动、抗冲击、量程范围宽、可测量绝压、表压和密封参考压力

外形接口

技术规格

型号选择：	MX-YL-05（普通型）；MX-YL-05G（高温型）
压力量程：	-100KPA-0；0-50KPa；0-40MPa-60MPA。
综合精度：	0.25%FS(代号A)；0.5%FS（代号B）
输入电压：	24VDC两线制；12-36V宽电压供电
过载压力：	1.5倍额定压力
输出信号：	4-20mA（两线制代码2）, 0-10V（代码3）；
爆破压力：	3倍额定压力
工作温度：	-20℃~80℃
补偿温度：	0℃~65℃
非线性：	满量程的0.2%
防爆等级：	ExiaII CT4
压力连接：	M20 1.5，G1/2，G1/4，1/2NPT（可按客户要求）
电气接口：	1/2NPT，M20*1.5，G1/2。
出线方式	防爆格兰出线
接液材质：	304（S1）；316L（S2）；2205（S3）。

清零说明
长按M键直到屏幕右下角显示字母NO，按下S键，字母NO切换成YES，再次按下M键确认即可。

接线方式

24V电源正接A+(即左起第一个接线端子），输出端接B-（即左起第二个端子）

订购指南

型号	量程(bar)	精度	输出信号	螺纹接口	电气连接	其它要求
MX-YL-05	-100kpa-0	0.25%	4-20MA	M20*1.5	M20*1.5	接液材质
订货举例：	MX-YL-05 -（-100kpa-0）-A2-M20*1.5-M20
